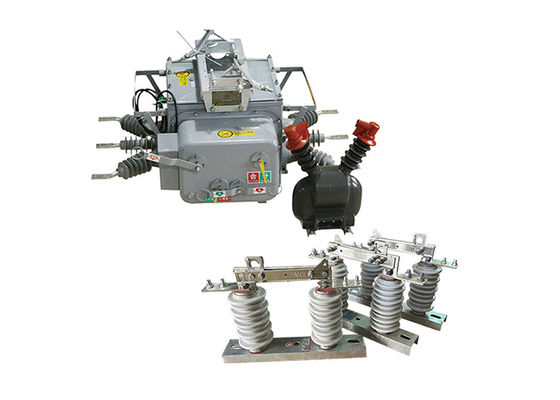

Industrial Boundary Load Switch ZW20 Series Dengan Controller Vacuum Circuit Breaker 1250A Tipe tetap

Industrial Boundary Load Switch ZW20 Series Dengan Controller Vacuum Circuit Breaker 1250A Tipe tetap


Deskripsi produk:

Saklar vakum batas seri ZW20 adalah jenis saklar listrik yang beroperasi di lingkungan vakum.Hal ini dirancang untuk aplikasi tegangan menengah dan umumnya digunakan dalam sistem distribusi listrik.

Saklar biasanya dibangun dengan kandang yang kuat dan tahan lama yang terbuat dari bahan berkualitas tinggi..

dan pengganggu vakum adalah komponen kunci dari saklar. terdiri dari ruang vakum tertutup yang berisi dua elektroda kontak. ketika saklar ditutup,lingkungan vakum mencegah pembentukan busur listrik selama operasi switching.

Alat ini dilengkapi dengan mekanisme untuk membuka dan menutup kontak, dapat dioperasikan secara manual atau listrik, tergantung pada model dan persyaratan aplikasi.Mekanisme operasi memastikan operasi switching yang lancar dan dapat diandalkan.

Saklar vakum batas seri ZW20 tersedia dalam berbagai tegangan dan nilai arus untuk memenuhi persyaratan sistem yang berbeda.Hal ini dapat menangani tingkat tegangan menengah biasanya berkisar dari beberapa kilovolt hingga puluhan kilovolt.

Saklar memiliki kapasitas pemutus yang tinggi untuk mengganggu arus kesalahan dan melindungi sistem listrik.Kapasitas pemecahan ditentukan dalam hal arus kesalahan maksimum yang switch dapat dengan aman terputus tanpa kerusakan.

Beberapa model seri ZW20 mungkin menawarkan fitur kontrol dan pemantauan lanjutan. Fitur ini dapat mencakup kemampuan remote control, indikasi status, dan diagnostik kesalahan,memberikan fungsionalitas yang ditingkatkan dan kemudahan pengoperasian.

Teknologi vakum yang digunakan dalam saklar memastikan kemampuan pemadam busur yang sangat baik, menjadikannya solusi yang dapat diandalkan dan aman untuk aplikasi tegangan menengah.Saklar dirancang untuk memenuhi standar keselamatan yang ketat dan memberikan kinerja jangka panjang dengan persyaratan pemeliharaan minimal.

Saklar vakum batas seri ZW20 cocok untuk berbagai aplikasi, termasuk substasiun distribusi listrik, pabrik industri, bangunan komersial, dan banyak lagi.Hal ini biasanya digunakan untuk beralih beban, perlindungan kesalahan, dan isolasi dalam sistem listrik tegangan menengah.

GW9-10 overhead disconnect switch adalah switch listrik tegangan tinggi portabel yang digunakan untuk mengisolasi sirkuit listrik untuk keperluan pemeliharaan dan perbaikan.Ini biasanya digunakan dalam sistem transmisi dan distribusi daya tegangan menengah hingga tinggi.

Saklar pemutus overhead dirancang untuk portabel dan dapat dengan mudah diangkut ke lokasi di mana dibutuhkan.biasanya berkisar dari beberapa kilovolt hingga beberapa ratus kilovolt.

Saklar digunakan untuk mengisolasi bagian dari sistem listrik untuk tujuan pemeliharaan atau perbaikan.memudahkan operator untuk mengetahui status sirkuit.

Loadbuster Electrical Isolator dapat digunakan untuk berbagai aplikasi, termasuk beralih dan mengisolasi sirkuit, serta untuk peralatan grounding dan de-energizing.Ini dirancang dengan fitur keselamatan untuk melindungi operator dari bahaya listrik, seperti bahan isolasi yang mencegah kontak tidak sengaja dengan bagian hidup.

Saklar ini mudah digunakan dan membutuhkan pelatihan minimal untuk dioperasikan.


Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.


Karakteristik pengontrol:

Kontroler terminal cerdas memiliki fungsi seperti perlindungan, kontrol otomatis, inspeksi / kueri, komunikasi, dan manajemen perangkat lunak.

1.Fungsionalitas komprehensif:

• Mengimplementasikan berbagai fungsi seperti perlindungan sirkuit, remote control, alarm, dan remote monitoring.

2Biaya Rendah dan Praktek:

• Tidak perlu investasi perangkat keras komunikasi dalam jaringan GSM. Cukup membeli kartu SIM dan mengaktifkan layanan SMS.

3.Beberapa langkah keamanan:

• Gunakan ponsel yang ditunjuk, enkripsi informasi, verifikasi kata sandi, dan langkah-langkah keamanan lainnya.

• Modul GSM dapat menentukan nomor ponsel dan hanya menerima perintah dari telepon yang terikat.

• Pesan komunikasi untuk remote control dan perintah lainnya dienkripsi.

• Mengikuti metode remote control pra-set-konfirmasi-eksekusi-verifikasi untuk memastikan keamanan kontrol sistem dan mencegah kesalahan operasi.

4Konfigurasi sistem sederhana:

• Tidak perlu memasang saluran komunikasi atau saluran komunikasi debugging.

• Cukup pasang terminal pemantauan cerdas SMS dengan benar, masukkan kartu SIM, atur nomor ponsel yang ditunjuk, dan sistem akan mulai berjalan.

5Pemantauan Seluler Kapan saja, di mana saja:

• Pemantauan dan tampilan real-time dapat dilakukan di lokasi manapun dengan sinyal, tanpa perlu personil yang ditempatkan untuk pemantauan.



 Aplikasi:


1.Switch pemutus dan switch kontak: Pemutus sirkuit ZW20-12 ((F) dapat digunakan sebagai switch pemutus atau switch kontak dalam konfigurasi jaringan cincin sistem distribusi listrik.Hal ini memungkinkan pembukaan dan penutupan sirkuit selama pemeliharaan atau kondisi kesalahan.
2.Automatic Switch Device: Ini berfungsi sebagai perangkat switch otomatis, yang memungkinkan implementasi switching beban dalam konfigurasi jaringan ring.Fitur ini meningkatkan fleksibilitas dan efisiensi distribusi listrik.
3.Boundary Switch: Dalam jalur cabang dari catu daya, pemutus sirkuit ZW20-12 ((F) dapat berfungsi sebagai switch batas atau "watchdog." Ini membantu dalam memantau dan melindungi saluran cabang dari kesalahan dan kondisi abnormal.
4.Recloser dan Sectionalizer: Pemutus sirkuit dapat beroperasi sebagai recloser dan sectionalizer di jaringan distribusi udara.Ini secara otomatis mengembalikan daya setelah kegagalan sementara dan mengisolasi bagian yang rusak untuk meminimalkan dampak pemadaman.



Struktur:

1Perlindungan dan Pemantauan Relay Mikrokomputer: Pemutus sirkuit ZW20-12 memiliki perangkat perlindungan dan pemantauan relay berbasis mikrokomputer sebagai pengontrolnya.Teknologi canggih ini memungkinkan deteksi kesalahan yang tepat dan cerdas, analisis, dan kontrol, meningkatkan kinerja keseluruhan dan keandalan pemutus.

2Ketahanan terhadap cuaca dan kondensasi: Pemutus sirkuit dirancang untuk menahan cuaca alami dan kondensasi.Ini menggabungkan bahan yang kuat dan langkah-langkah perlindungan untuk memastikan operasi yang dapat diandalkan bahkan dalam kondisi lingkungan yang keras, meningkatkan daya tahan dan umur panjangnya.

3. Koneksi konektor penerbangan: Model utilitas pemutus sirkuit ZW20-12 terhubung ke tubuh saklar melalui konektor penerbangan.Jenis konektor ini menawarkan koneksi yang aman dan dapat diandalkan, meminimalkan risiko koneksi yang longgar atau rusak, dan memastikan komunikasi dan kontrol yang stabil antara pengontrol dan tubuh saklar.

4Keandalan dan Tingkat Perlindungan Koneksi Tinggi: Pemutus sirkuit memberikan keandalan koneksi yang baik, memastikan koneksi listrik yang konsisten dan aman dalam sistem.Ini menawarkan tingkat perlindungan yang tinggi, melindungi komponen internal dan sirkuit listrik dari faktor eksternal seperti debu, kelembaban, dan kerusakan fisik.

5.Analog Input Channel: Kontroler pemutus sirkuit ZW20-12 terdiri dari empat saluran input analog. Saluran ini memantau berbagai parameter listrik, termasuk arus fase A,Arus fase CPemantauan waktu nyata dan perbandingan nilai-nilai ini dengan ambang batas yang ditetapkan sebelumnya memungkinkan deteksi kesalahan yang akurat dan tindakan yang tepat.

6Deteksi dan Pengobatan Gangguan: Kontroler terus memantau parameter listrik dan membandingkannya dengan nilai tetap untuk mendeteksi kesalahan jalur.pengontrol memulai proses yang sesuai, seperti memicu pemutus sirkuit atau mengaktifkan langkah-langkah perlindungan, memastikan efisien dan tepat waktu

Kondisi Lingkungan:

Suhu udara sekitar: -40°C sampai +70°C.

Ketinggian: Tidak lebih dari 3000 m di atas permukaan laut.

Udara sekitar dapat terkontaminasi dengan debu, asap, gas korosif, uap, atau kabut garam.

Kecepatan angin tidak boleh melebihi 34m/s (setara dengan tekanan 700Pa pada permukaan silinder).

Getaran atau aktivitas seismik dari peralatan switch dan kontrol eksternal dapat diabaikan.

Amplitudo interferensi elektromagnetik yang diinduksi dalam sistem sekunder tidak melebihi 1,6 kV.




Parameter teknis:

GW9-10
