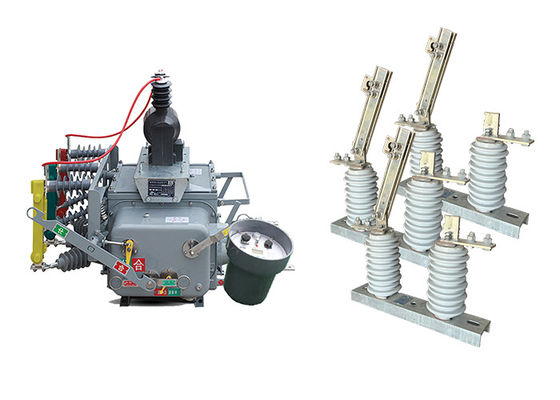

Smart Boundary Load Switch GB1984-2003 GB1985-2014 Standar Dengan GW9 High Voltage Disconnect Switch

Smart Boundary Load Switch GB1984-2003 GB1985-2014 Standar Dengan GW9 High Voltage Disconnect Switch

Deskripsi produk:

Pemutus sirkuit bertulang ZW20-12 ((F) adalah jenis pemutus tegangan tinggi AC 50Hz tiga fase yang dirancang terutama untuk digunakan di jaringan distribusi luar 10 kV pedesaan dan perkotaan.Ini berfungsi untuk menangani arus beban, arus overload, arus sirkuit pendek, dan skenario serupa.

Pemutus sirkuit memiliki struktur kotak umum tiga fase, yang terdiri dari beberapa komponen, termasuk mekanisme operasi, sirkuit konduktif, sistem isolasi, elemen penyegelan,dan kerangKomponen-komponen ini bekerja sama untuk memastikan operasi yang efisien dan aman dari pemutus sirkuit.

Selain itu, pemutus ZW20-12 ((F) dilengkapi dengan terminal remote cerdas yang mendukung berbagai aplikasi otomatisasi distribusi, yang memungkinkan kemampuan kontrol dan pemantauan yang ditingkatkan.

Selain itu, ada varian lain dari pemutus sirkuit ini yang disebut ZW20-12(Z), yang merupakan pemutus udara AC tegangan tinggi cerdas di luar ruangan.memungkinkan komunikasi melalui pesan teks.

Selanjutnya, pemutus ZW20-12(F) dapat dikombinasikan dengan pengontrol saklar pemisah untuk membentuk sistem pemutus udara AC tegangan tinggi yang benar.Kombinasi ini meningkatkan fungsi dan fleksibilitas pemutus sirkuit, memberikan kemampuan kontrol dan perlindungan yang lebih komprehensif.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

Saklar pemutus terdiri dari dasar, insulator pilar, bagian konduktif dan bagian organ.Keandalan tinggi, dll. Hal ini mencapai tingkat produk serupa di dalam negeri dan di luar negeri.

Selain itu, ada jenis lain dari pemutus sambungan yang disebut GW9-12 ((W), dengan struktur satu tahap yang cocok untuk sistem daya dengan frekuensi 50Hz dan tegangan jalur 10kv.

Ini cocok untuk digunakan dalam sistem listrik dengan frekuensi 50Hz dan tegangan jalur 10kv, dan digunakan untuk menutup dan membagi jalur ketika ada tegangan dan tidak ada beban,dan antifouling isolasi switch dapat memenuhi persyaratan pengguna di daerah yang sangat tercemar, dan dapat secara efektif memecahkan masalah flash fouling yang terjadi ketika saklar isolasi sedang beroperasi.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.



Karakteristik pengontrol:

1.Ini dapat dilengkapi dengan antarmuka komunikasi 485/232, atau mencapai pemantauan jarak jauh melalui serat optik atau komunikasi nirkabel.ketika saklar menutup kembali karena kesalahan permanen.

2. Ketika kesalahan permanen terjadi, itu secara otomatis mempercepat untuk trip.

3. Remote control/manual re-locking with acceleration to trip, and re-locking interlock: Setelah pengguna memperbaiki jalur dan memulihkan daya, jika mereka lupa untuk menghapus saklar pisau pengetatan,Ini harus mempercepat untuk trip.

4Waktu penundaan untuk menutup kembali dapat disesuaikan untuk ketiga upaya.

5.Sirkuit trip/reclosing dirancang untuk mencegah operasi yang salah dan memiliki fungsi anti-reclosing.

6. Zero-sekresi arus dapat membedakan antara kesalahan di dalam dan di luar zona.

7.Remote control trip/reclosing mengadopsi desain untuk mencegah operasi yang salah.



Kolokasi:

Hubungan antara pemutus sirkuit vakum luar dan isolasi pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau dalam hal kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolasi pemutus sering dikoordinasi untuk bekerja sama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

Keamanan dan pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.


Fitur:

1Kemampuan yang kuat untuk menahan polusi, ketahanan suhu tinggi dan rendah, dan tidak ada risiko pembakaran atau ledakan.

2Struktur tertutup sepenuhnya, diisi dengan gas SF6 di dalam kandang, kinerja penyegelan yang sangat baik, cocok untuk digunakan di daerah suhu tinggi dan lembab.

3Dilengkapi dengan transformator arus (CT) untuk output arus ke pengontrol cerdas untuk analisis informasi. rasio transformasi dapat disesuaikan,dan terminal koneksi dapat terhubung ke soket terminal yang sesuai.

4Mekanisme operasi adalah inovatif dan sederhana, dengan ukuran kecil dan berat ringan, memastikan operasi yang aman dan dapat diandalkan.

5Casing luar memiliki indikator mencolok untuk "storage energi", "terbuka", dan "dekat" keadaan.

Aplikasi:

1Operasi Pertambangan: Saklar ZW20 digunakan dalam operasi pertambangan untuk mengontrol dan melindungi peralatan listrik dan jaringan distribusi listrik di tambang bawah tanah dan permukaan.

2.Pusat Data: Switch digunakan di pusat data untuk memastikan distribusi daya yang dapat diandalkan dan perlindungan untuk infrastruktur IT kritis.Hal ini memungkinkan switching beban yang efisien dan perlindungan terhadap kegagalan listrik.

3.Industri Minyak dan Gas: Saklar ZW20 ditemukan aplikasi di industri minyak dan gas untuk mengontrol dan melindungi peralatan listrik di kilang, pipa, dan platform lepas pantai.

4Proyek Infrastruktur: Switch digunakan dalam berbagai proyek infrastruktur, seperti bandara, pelabuhan, dan stadion, untuk distribusi dan perlindungan listrik yang dapat diandalkan.

5Fasilitas Pengolahan Air dan Air Limbah: Saklar ZW20 digunakan di fasilitas pengolahan air dan air limbah untuk mengontrol dan melindungi peralatan listrik di stasiun pompa, pabrik pengolahan,dan jaringan distribusi.

Kondisi:

1.Suhu udara sekitar: -40°C sampai +70°C.

2. Ketinggian: Tidak lebih dari 3000 m di atas permukaan laut.

3Udara sekitarnya dapat terkontaminasi dengan debu, asap, gas korosif, uap, atau kabut garam.

4Kecepatan angin tidak boleh melebihi 34m/s (setara dengan tekanan 700Pa pada permukaan silinder).

5Getaran atau aktivitas seismik dari switchgear eksternal dan peralatan kontrol dapat diabaikan.

6Amplitudo interferensi elektromagnetik yang diinduksi dalam sistem sekunder tidak melebihi 1,6 kV.




Parameter teknis:

ZW20-12 ((F)

GW9-10

Pengenalan saklar pemutus eksterior seri GW9
