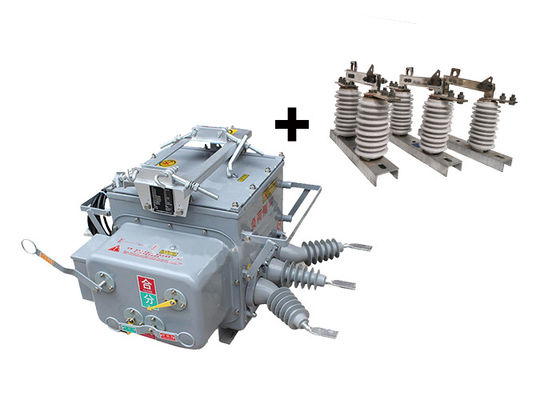

Tiga Fase AC Boundary Load Switch Dengan Controller VCB 10kV 13kV Digunakan Dengan Outdoor Disconnector Switch

Tiga Fase AC Boundary Load Switch Dengan Controller VCB 10kV 13kV Digunakan Dengan Outdoor Disconnector Switch

Deskripsi produk:

ZW20-12(F) Outdoor Vacuum Circuit Breaker adalah perangkat serbaguna dan cerdas yang menggabungkan fungsi pemutus vakum, saklar beban vakum, penutup ulang, dan seksionalizer.Hal ini dirancang untuk digunakan dalam jaringan distribusi 10kV dan 13kV, khususnya di jaringan listrik kota dan pedesaan.

Komponen utama pemutus sirkuit ZW20-12 ((F) meliputi pemutus vakum, pengontrol CH-40, dan trafo tegangan eksternal.Pemutus vakum bertanggung jawab untuk mengganggu dan membuat sirkuit listrik, sementara pengontrol CH-40 menyediakan fungsi perlindungan dan kontrol yang cerdas.

GW9-10 outdoor disconnect switch biasanya digunakan dalam sistem transmisi dan distribusi tegangan tinggi untuk mengisolasi bagian jaringan untuk pekerjaan pemeliharaan atau perbaikan.Mereka juga digunakan sebagai perangkat keselamatan untuk melindungi pekerja dari bahaya listrik, seperti kontak yang tidak disengaja dengan bagian sistem yang hidup.

Mereka dirancang untuk menangani tegangan tinggi dan arus, dan mereka sering dipasang di lokasi luar ruangan, di mana mereka terkena kondisi lingkungan yang keras, seperti suhu ekstrim, angin,Karena itu, mereka dibangun untuk menahan kondisi ini dan seringkali terbuat dari bahan tahan lama seperti baja atau aluminium.

Toutdoor disconnect switch hadir dalam berbagai jenis dan konfigurasi, tergantung pada aplikasi dan persyaratan tertentu.sementara yang lain cocok untuk digunakan di luar ruanganBeberapa dirancang untuk dioperasikan secara manual, sementara yang lain otomatis dan dapat dioperasikan dari jarak jauh.

Selain fungsi utama mereka untuk mengisolasi sirkuit, VEI juga memiliki fitur penting lainnya, seperti memberikan indikasi visual tentang status mereka (terbuka atau tertutup),dan memastikan bahwa sirkuit tidak diberi energi ketika isolator terbuka.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.



Karakteristik pengontrol:

1.Ini dapat dilengkapi dengan antarmuka komunikasi 485/232, atau mencapai pemantauan jarak jauh melalui serat optik atau komunikasi nirkabel.ketika saklar menutup kembali karena kesalahan permanen.

2. Ketika kesalahan permanen terjadi, itu secara otomatis mempercepat untuk trip.

3. Remote control/manual re-locking with acceleration to trip, and re-locking interlock: Setelah pengguna memperbaiki jalur dan memulihkan daya, jika mereka lupa untuk menghapus saklar pisau pengetatan,Ini harus mempercepat untuk trip.

4Waktu penundaan untuk menutup kembali dapat disesuaikan untuk ketiga upaya.

5.Sirkuit trip/reclosing dirancang untuk mencegah operasi yang salah dan memiliki fungsi anti-reclosing.

6. Zero-sekresi arus dapat membedakan antara kesalahan di dalam dan di luar zona.

7.Remote control trip/reclosing mengadopsi desain untuk mencegah operasi yang salah.



Fitur:

1.ZW20-12(F) pemutus sirkuit vakum otomatis menunjukkan kemampuan yang kuat untuk menahan polusi.memastikan kinerja yang dapat diandalkan bahkan dalam kondisi tercemarSelain itu, pemutus sirkuit tidak menimbulkan risiko pembakaran atau ledakan, dan tidak memiliki efek samping yang buruk.meningkatkan keamanan secara keseluruhan.

2Dengan struktur tertutup sepenuhnya, pemutus sirkuit diisi dengan gas SF6 di dalam kandang.membuatnya cocok untuk digunakan di daerah dengan suhu tinggi dan lembabKoper tertutup melindungi komponen internal dari elemen eksternal, memastikan kinerja dan umur panjang yang optimal.

3Pemutus sirkuit dilengkapi dengan transformator arus (CT) yang output arus ke pengontrol cerdas untuk analisis informasi. rasio transformasi CT diatur,memungkinkan fleksibilitas dalam konfigurasi sistemTerminal koneksi dapat dengan mudah dihubungkan ke soket terminal yang sesuai, memfasilitasi proses instalasi dan pemeliharaan yang nyaman.

4Mekanisme operasi pemutus sirkuit adalah inovatif dan sederhana, menghasilkan ukuran yang kompak dan konstruksi ringan.meminimalkan risiko kerusakan atau kegagalanUkuran kompak juga berkontribusi pada penghematan ruang instalasi dan mudah penanganan.

5Casing luar pemutus sirkuit memiliki indikator mencolok untuk "storage energi", "terbuka", dan "dekat" keadaan. indikator ini memberikan petunjuk visual yang jelas,memungkinkan identifikasi yang mudah dari status operasi pemutus sirkuitUmpan balik visual ini meningkatkan efisiensi operasional dan memastikan pemantauan yang akurat dari keadaan pemutus sirkuit.




Struktur:

1Perangkat perlindungan dan pemantauan relay berbasis microcomputer berfungsi sebagai pengontrol untuk sistem pemutus sirkuit.Ini memanfaatkan teknologi mikro komputer canggih untuk menyediakan perlindungan relay yang tepat dan efisien dan fungsi pemantauan.

2Kontroler dirancang dengan ketahanan cuaca yang kuat, yang memungkinkan untuk menahan berbagai kondisi lingkungan.memastikan operasi yang dapat diandalkan bahkan di lingkungan yang lembab atau lembab.

3Untuk membangun koneksi yang aman dan dapat diandalkan, pengontrol dihubungkan ke tubuh saklar menggunakan konektor penerbangan. konektor ini menawarkan tingkat tinggi stabilitas dan daya tahan,memastikan komunikasi dan fungsi yang tepat antara pengontrol dan saklar.

4Kontroler ini menawarkan keandalan koneksi yang sangat baik, meminimalkan risiko hilangnya sinyal atau gangguan.menjaga integritas dan akurasi sistem perlindungan dan pemantauan relay.

Kondisi:

1. Ketinggian: 2000 meter

2.Suhu lingkungan:di luar ruangan -30°C~+55°C

Suhu rata-rata tahunan tertinggi adalah 20°C

Suhu rata-rata harian maksimum adalah 30°C

3Kelembaban relatif: 95% (25°C)

4Kapasitas seismik: akselerasi tingkat tanah 0,3g

Percepatan vertikal tanah 0,15 g

Sementara bertindak untuk tiga gelombang sinus

Faktor keselamatan 1.67

5Intensitas gempa: 7 derajat.

6. Perbedaan suhu harian maksimum:25°C

7.Lokasi pemasangan: di luar ruangan, titik demarkasi tanggung jawab pengguna 10kv

8.Metode grounding: Titik netral tidak menyentuh, grounding arc suppression coil dan grounding resistance rendah




Parameter teknis:

ZW20-12 ((F)

GW9-10
