Switch beban batas listrik dengan pengontrol cerdas secara otomatis/manual digunakan untuk rencana industri

Switch beban batas listrik dengan pengontrol cerdas secara otomatis/manual digunakan untuk rencana industri

Deskripsi produk:

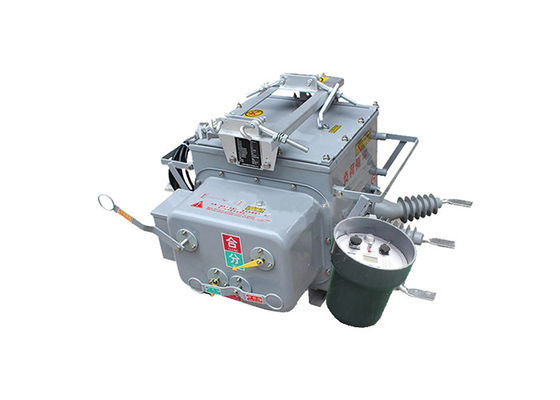

ZW20-12(F) Boundary Load Switch adalah produk baru yang menggabungkan beberapa fungsi ke dalam satu perangkat cerdas.penutup kembali, dan sectionalizer, menawarkan fleksibilitas dan efisiensi dalam berbagai aplikasi.

Komponen utama dari Boundary Load Switch termasuk pemutus vakum, kontroler CH-40, dan transformer tegangan eksternal.sementara kontroler CH-40 memberikan perlindungan lanjutan, kontrol, dan fungsi komunikasi, sebuah transformator tegangan eksternal, yang opsional untuk jaringan cincin jalur otomasi distribusi,dapat digunakan untuk sambungan PT bilateral (potensi trafo).

Produk ini digunakan secara luas dalam jaringan lingkaran ruang 10kV dan 13kV kota dan jaringan listrik pedesaan.dan perangkat switch otomatis untuk penyebaran beban jalur di jaringan cincinSelain itu, ia dapat berfungsi sebagai saklar batas (umumnya dikenal sebagai penjaga) di saluran pasokan listrik cabang, serta reclosers dan sectionalisers di jaringan distribusi atas.

Boundary Load Switch menawarkan kemampuan manajemen jarak jauh, memungkinkan pemantauan dan kontrol yang efisien.Memfasilitasi integrasi yang mulus ke dalam sistem otomatisasi distribusi.

Perangkat ini menggunakan mekanisme deteksi dan penilaian yang dapat diandalkan, termasuk kemampuan untuk mendeteksi arus urutan nol tingkat mA dan arus sirkuit pendek antara fase.Hal ini memungkinkan untuk menghapus secara otomatis kesalahan grounding fase tunggal dan fase-ke-fase kesalahan sirkuit pendek, meningkatkan kemampuan manajemen kesalahan sistem.

Saklar utama dari Boundary Load Switch menggunakan teknologi busur vakum, sementara sistem isolasi menggabungkan SF6 dan N2 isolasi gas campuran.tahan ledakan, dan teknologi sistem isolasi dari Jepang, Jerman, dan Prancis, memastikan kinerja penyegelan keseluruhan yang sangat baik.yang mencegah kebocoran dan memastikan kinerja perangkat tetap tidak terpengaruh oleh lingkungan eksternal.

Mekanisme operasi pegas dari Boundary Load Switch dirancang dengan mempertimbangkan miniaturisasi dan optimalisasi kinerja,menghasilkan keandalan tindakan yang lebih tinggi dibandingkan dengan mekanisme pegas tradisionalPeningkatan desain ini meningkatkan efisiensi operasional dan umur keseluruhan perangkat.



Pengendali Pengantar:

1.Ini dapat dilengkapi dengan antarmuka komunikasi 485/232, atau mencapai pemantauan jarak jauh melalui serat optik atau komunikasi nirkabel.ketika saklar menutup kembali karena kesalahan permanen.

2. Ketika kesalahan permanen terjadi, itu secara otomatis mempercepat untuk trip.

3. Remote control/manual re-locking with acceleration to trip, and re-locking interlock: Setelah pengguna memperbaiki jalur dan memulihkan daya, jika mereka lupa untuk menghapus saklar pisau pengetatan,Ini harus mempercepat untuk trip.

4Waktu penundaan untuk menutup kembali dapat disesuaikan untuk ketiga upaya.

5.Sirkuit trip/reclosing dirancang untuk mencegah operasi yang salah dan memiliki fungsi anti-reclosing.

6. Zero-sekresi arus dapat membedakan antara kesalahan di dalam dan di luar zona.

7.Remote control trip/reclosing mengadopsi desain untuk mencegah operasi yang salah.

Fitur:

1 Kemampuan antifouling yang kuat, ketahanan tinggi terhadap kekuatan suhu tinggi dan rendah, tidak ada bahaya pembakaran dan ledakan.

2 struktur tertutup sepenuhnya, kotak yang diisi dengan gas SF6, penyegelan yang baik, cocok untuk suhu tinggi dan daerah lembab.

3 built-in CT, arus keluar untuk perangkat kontrol cerdas untuk analisis informasi, dan rasio dapat disesuaikan, terminal koneksi terhubung ke terminal yang sesuai.

Mekanisme pengoperasiannya baru, sederhana, ukurannya kecil, ringan, aman dan dapat diandalkan.

5 Kerang menunjukkan secara mencolok "penyimpanan energi", "titik-titik", dan keadaan "digabungkan".

Aplikasi:

1Bangunan Komersial: Saklar digunakan di bangunan komersial, termasuk pusat perbelanjaan, kompleks kantor, dan rumah sakit, untuk distribusi listrik yang dapat diandalkan dan aman.Hal ini memastikan switching beban yang efisien dan melindungi beban listrik kritis.

2Fasilitas Pengolahan Air dan Air Limbah: Saklar ZW20 digunakan di fasilitas pengolahan air dan air limbah untuk mengontrol dan melindungi peralatan listrik di stasiun pompa, pabrik pengolahan,dan jaringan distribusi.

3Operasi Pertambangan: Saklar ZW20 digunakan dalam operasi pertambangan untuk mengontrol dan melindungi peralatan listrik dan jaringan distribusi listrik di tambang bawah tanah dan permukaan.

4Sistem Energi Terbarukan: Saklar ZW20 cocok untuk sistem energi terbarukan, seperti pembangkit listrik tenaga surya dan peternakan angin.Hal ini memfasilitasi switching dan perlindungan sirkuit tegangan menengah dalam sistem ini.

5Elektrifikasi Kereta Api: Saklar digunakan dalam proyek elektrifikasi kereta api untuk mengontrol dan melindungi pasokan listrik ke jaringan kereta api.Hal ini memastikan distribusi daya yang dapat diandalkan dan aman untuk operasi kereta api.

6.Automatic Switch Device: Ini berfungsi sebagai perangkat switch otomatis, yang memungkinkan implementasi switching beban dalam konfigurasi jaringan ring.Fitur ini meningkatkan fleksibilitas dan efisiensi distribusi listrik.

Parameter teknis:

Parameter teknis pengontrol:
