Sikat Batas Vakum Putus Sirkuit Listrik Tegangan Tinggi Operasi Mudah Dengan Kontroler Otomatis

Sikat Batas Vakum Putus Sirkuit Listrik Tegangan Tinggi Operasi Mudah Dengan Kontroler Otomatis

Deskripsi produk:

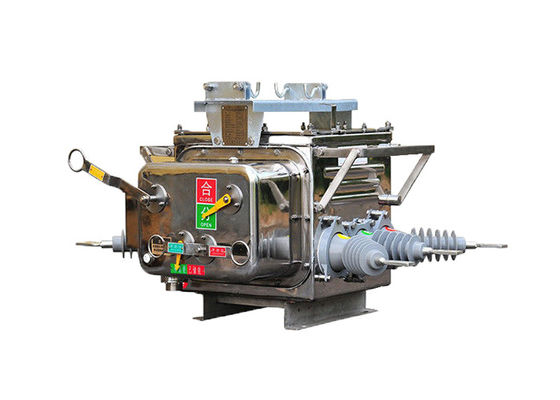

ZW20-12 ((F) pemutus sirkuit vakum cocok untuk saluran distribusi 10kV dengan AC tiga fase 50Hz.

Ini terdiri dari pemutus sirkuit vakum AC tegangan tinggi luar ruangan ZW20-12, pengontrol seksionalizer, komputer genggam PDA, dan komponen lainnya.Koneksi listrik dibuat melalui colokan pesawat dan kabel kontrol tertutup di luar.

Ini memiliki deteksi kesalahan, kontrol perlindungan, dan fungsi komunikasi.Ini dapat secara otomatis memisahkan bagian kesalahan dan mengembalikan daya ke bagian sehat dalam waktu yang sangat singkat setelah kesalahan terjadiHal ini juga memungkinkan pemantauan multi-fungsi, informasi pertanyaan dari peralatan sistem,tampilan online informasi pengguna dan status pemeliharaan sistem informasi geografis sistem distribusiIni merupakan tahap canggih dari otomatisasi distribusi yang dibantu komputer.


Karakteristik pengontrol:

1.Ini dapat dilengkapi dengan antarmuka komunikasi 485/232, atau mencapai pemantauan jarak jauh melalui serat optik atau komunikasi nirkabel.ketika saklar menutup kembali karena kesalahan permanen.

2. Ketika kesalahan permanen terjadi, itu secara otomatis mempercepat untuk trip.

3. Remote control/manual re-locking with acceleration to trip, and re-locking interlock: Setelah pengguna memperbaiki jalur dan memulihkan daya, jika mereka lupa untuk menghapus saklar pisau pengetatan,Ini harus mempercepat untuk trip.

4Waktu penundaan untuk menutup kembali dapat disesuaikan untuk ketiga upaya.

5.Sirkuit trip/reclosing dirancang untuk mencegah operasi yang salah dan memiliki fungsi anti-reclosing.

6. Zero-sekresi arus dapat membedakan antara kesalahan di dalam dan di luar zona.

7.Remote control trip/reclosing mengadopsi desain untuk mencegah operasi yang salah.




Aplikasi:

1Substasiun Distribusi Listrik: Saklar ZW20 umumnya digunakan di substasiun distribusi listrik, baik dalam maupun luar ruangan.dan perlindungan kesalahan di jaringan distribusi.

2.Pembangkit Industri: Saklar ZW20 menemukan aplikasi di pabrik industri di mana distribusi daya tegangan menengah diperlukan.seperti motor, trafo, dan generator.

3Bangunan Komersial: Saklar digunakan di bangunan komersial, termasuk pusat perbelanjaan, kompleks kantor, dan rumah sakit, untuk distribusi listrik yang dapat diandalkan dan aman.Hal ini memastikan switching beban yang efisien dan melindungi beban listrik kritis.

4Sistem Energi Terbarukan: Saklar ZW20 cocok untuk sistem energi terbarukan, seperti pembangkit listrik tenaga surya dan peternakan angin.Hal ini memfasilitasi switching dan perlindungan sirkuit tegangan menengah dalam sistem ini.

5Elektrifikasi Kereta Api: Saklar digunakan dalam proyek elektrifikasi kereta api untuk mengontrol dan melindungi pasokan listrik ke jaringan kereta api.Hal ini memastikan distribusi daya yang dapat diandalkan dan aman untuk operasi kereta api.

6Operasi Pertambangan: Saklar ZW20 digunakan dalam operasi pertambangan untuk mengontrol dan melindungi peralatan listrik dan jaringan distribusi listrik di tambang bawah tanah dan permukaan.

7.Pusat Data: Switch digunakan di pusat data untuk memastikan distribusi daya yang dapat diandalkan dan perlindungan untuk infrastruktur IT kritis.Hal ini memungkinkan switching beban yang efisien dan perlindungan terhadap kegagalan listrik.

8.Industri Minyak dan Gas: Saklar ZW20 ditemukan aplikasi di industri minyak dan gas untuk mengontrol dan melindungi peralatan listrik di kilang, pipa, dan platform lepas pantai.

9Proyek Infrastruktur: Switch digunakan dalam berbagai proyek infrastruktur, seperti bandara, pelabuhan, dan stadion, untuk distribusi dan perlindungan listrik yang dapat diandalkan.

10Fasilitas Pengolahan Air dan Air Limbah: Saklar ZW20 digunakan di fasilitas pengolahan air dan air limbah untuk mengontrol dan melindungi peralatan listrik di stasiun pompa, pabrik pengolahan,dan jaringan distribusi.




Struktur:

1Kontroler adalah perangkat perlindungan dan pemantauan relay tipe microcomputer;

2Ini memiliki ketahanan yang kuat terhadap cuaca alami dan kondensasi.

3. Model utilitas terhubung dengan tubuh switch melalui konektor penerbangan;

4Keandalan koneksi yang baik dan tingkat perlindungan yang tinggi.

Ada empat saluran input analog, arus fase A, arus fase C, arus urutan, tegangan fase BC.Kontroler mendeteksi kesalahan jalur dengan real-time memantau nilai model dan membandingkan dengan nilai tetap, dan kemudian melakukan pengolahan yang sesuai.

Kondisi:

1 suhu udara sekitar: -40 ° C ~ + 70 ° C;

2 Ketinggian: tidak lebih dari 3000 m

3 Udara sekitar dapat terkontaminasi oleh debu, asap, gas korosif, uap atau semprotan garam.

4 Kecepatan angin tidak melebihi 34 m / s (setara dengan 700 Pa di permukaan silinder);

5 Getaran atau gerakan tanah dari luar switchgear dan peralatan kontrol tidak signifikan;

Amplitudo interferensi elektromagnetik yang diinduksi dalam sistem sekunder tidak melebihi 1,6 kV.


Parameter teknis:

Parameter teknis pengontrol:
