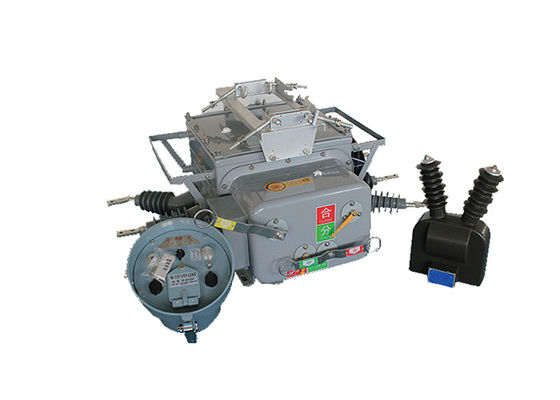

ZW20-12(F) Smart Boundary Load Switch Pole-mounted Vacuum Sectionalizer Dengan Controller 12kV 630A/1250A

ZW20-12(F) Smart Boundary Load Switch Pole-mounted Vacuum Sectionalizer dengan Controller

Deskripsi produk:

ZW20-12(F) Boundary Load Switch adalah salah satu produk baru kami.Bagian pemisah empat saklarKonfigurasi utama terdiri dari pemutus vakum, kontroler CH-40, trafo tegangan eksternal (Catatan: jaringan cincin jalur otomasi distribusi tersedia dalam PT bilateral) tiga bagian.Produk yang banyak digunakan dalam 10kV, 13 kV kota, jaringan listrik pedesaan ruang ring jaringan untuk memutus switch, kontak switch, perangkat switch otomatis yang dapat menerapkan ring deployment line beban.Hal ini dapat digunakan sebagai saklar batas (umumnya dikenal sebagai watchdog) di jalur cabang pasokan listrik, digunakan sebagai reclosers dan sectionalisers di feed overhead distribution network. pemutus sirkuit batas dengan pola remotemanagement, fungsi perlindungan dan kontrol dan fungsi komunikasi.Deteksi yang dapat diandalkan dalam penilaian, mA tingkat arus urutan nol dan arus sirkuit pendek antara fase, mewujudkan penghapusan otomatis kesalahan grounding fase tunggal dan fase ke fase kesalahan sirkuit pendek.Saklar utama adalah busur vakum dan isolasi mengadopsi SF6, N2 gas campuran. Kasus memperkenalkan Jepang, Jerman, Prancis gas penyegelan, tahan ledakan, teknologi sistem isolasi, kinerja penyegelan keseluruhan yang sangat baik.Gas campuran N2 yang tidak bocor, tidak terpengaruh oleh lingkungan luar. mekanisme operasi pegas dengan miniaturisasi dan desain kinerja optimasi,Keandalan tindakan jauh lebih tinggi daripada mekanisme pegas tradisional.



Pengendali Pengantar:

1. Dengan 485 / 232 komunikasi antarmuka, atau melalui serat optik, nirkabel remote monitoring; Fungsi akselerasi setelah menutup kembali; ketika saklar berat,Pengecatan akselerasi otomatis dalam kasus kesalahan permanen;

2.Remote / manual penutupan untuk mempercepat tripling, dan penutupan penutupan kembali: Pengguna mengirim daya setelah memperbaiki jalur, jika ia lupa untuk menghapus grounding switch,harus mempercepat tripling.

3.Tiga waktu penundaan penutupan kembali dapat disesuaikan;

4.Sirkuit penutupan lompat mengadopsi desain anti-misoperation dan memiliki fungsi anti-lompat;

5. arus berurutan nol dapat membedakan antara kesalahan di dalam dan di luar zona;

6Saklar remote control dirancang untuk mencegah kesalahan operasi.

Fitur:

1Perlindungan Quick Break: Saklar beban batas dirancang untuk membuka sirkuit dengan cepat jika terjadi kesalahan atau kondisi abnormal.Hal ini memberikan cepat kesalahan pembersihan dan meminimalkan durasi gangguan listrik.

2Perlindungan Overcurrent: Saklar beban menggabungkan mekanisme perlindungan overcurrent untuk mendeteksi dan merespons arus yang berlebihan.Ini membantu mencegah kerusakan pada sistem distribusi dengan memicu dan mengisolasi bagian yang rusak.

3Penutupan ulang tiga kali: Saklar beban batas mungkin memiliki kemampuan untuk mencoba tiga operasi penutupan ulang secara otomatis setelah operasi penghapusan kesalahan.Fitur ini membantu dalam mengidentifikasi kesalahan sementara dan secara otomatis memulihkan daya jika kesalahan dibersihkan.

4.Incident Records: Load switch dapat merekam dan menyimpan informasi tentang kejadian kesalahan, termasuk jenis kesalahan, lokasi, dan timestamp. Data ini berharga untuk analisis, pemecahan masalah,dan tujuan pemeliharaan.

5.Inrush Protection: Saklar beban dilengkapi dengan perlindungan inrush untuk menangani arus inrush tinggi yang terjadi selama energi transformer atau beban lainnya.Ini memastikan operasi yang stabil dan dapat diandalkan selama kondisi sementara ini.

6Perlindungan Zero Sequence: Switch beban batas dapat mencakup perlindungan urutan nol untuk mendeteksi dan menanggapi kesalahan bumi atau kondisi yang tidak seimbang dalam sistem.Hal ini membantu dalam mengidentifikasi dan mengisolasi kesalahan yang menimbulkan risiko untuk stabilitas sistem.

7Jam Waktu Nyata: Fitur jam waktu nyata memungkinkan saklar beban untuk merekam waktu kejadian kesalahan dan operasi lainnya dengan akurat.Hal ini memungkinkan sinkronisasi waktu yang tepat dan memfasilitasi analisis urutan peristiwa.

8Percepatan setelah menutup kembali: Setelah upaya menutup kembali berhasil, saklar beban dapat menyediakan fungsi akselerasi untuk meningkatkan kecepatan tersandung jika kesalahan tetap ada.Ini membantu dalam meminimalkan kerusakan pada sistem dan meningkatkan efisiensi pembersihan kesalahan.

9Pertanyaan Status Waktu Nyata: Saklar beban dapat memberikan informasi status waktu nyata, seperti posisi (terbuka atau tertutup), indikasi kesalahan, dan data operasi.Hal ini memungkinkan operator untuk memantau kondisi switch dan membuat keputusan yang tepat.

10.Smart Pocket PC Controls: Beberapa saklar beban dapat dikendalikan dan dipantau menggunakan PC saku pintar atau perangkat genggam serupa.Ini meningkatkan kenyamanan dan fleksibilitas mengelola switch dari jarak jauh.

11.Pengaturan Lokal/Jarak Jauh: Saklar beban dapat dikonfigurasi dan disesuaikan secara lokal di lokasi instalasi atau jarak jauh melalui antarmuka komunikasi.Hal ini memungkinkan pilihan kontrol dan konfigurasi yang nyaman dan fleksibel.

12.Active Fault Reporting: Switch beban dapat secara aktif melaporkan kejadian kesalahan atau kondisi abnormal ke sistem kontrol atau pemantauan pusat. Hal ini memungkinkan identifikasi dan respons yang cepat terhadap kesalahan,Memfasilitasi manajemen kesalahan yang efisien.

13.GSM Short Message Function: Beberapa switch beban mungkin memiliki kemampuan untuk mengirim pemberitahuan atau peringatan pesan singkat melalui jaringan GSM (Global System for Mobile Communications).Ini memungkinkan pemantauan jarak jauh dan pemberitahuan kejadian kesalahan atau status operasi.

Kondisi:

1. Ketinggian: 2000 meter
2.Suhu lingkungan:di luar ruangan -30°C~+55°C
Suhu rata-rata tahunan tertinggi adalah 20°C
Suhu rata-rata harian maksimum adalah 30°C
3Kelembaban relatif: 95% (25°C)
4Kapasitas seismik: akselerasi tingkat tanah 0,3g
Percepatan vertikal tanah 0,15 g
Sementara bertindak untuk tiga gelombang sinus
Faktor keselamatan 1.67
5Intensitas gempa: 7 derajat.
6. Perbedaan suhu harian maksimum:25°C
7.Lokasi pemasangan: di luar ruangan, titik demarkasi tanggung jawab pengguna 10kv
8.Metode grounding: Titik netral tidak menyentuh, grounding arc suppression coil dan grounding resistance rendah

Parameter teknis:

Parameter teknis pengontrol:
