Deskripsi produk:

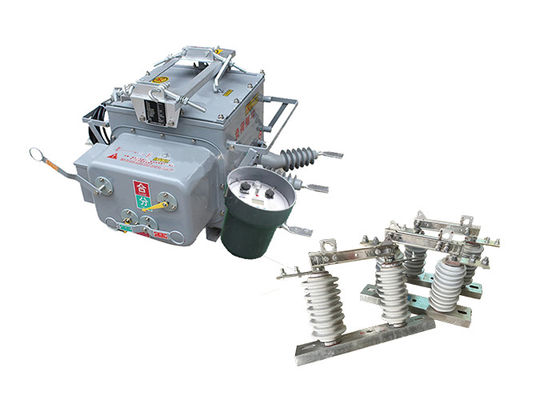

ZW20-12(F) Outdoor Vacuum Circuit Breaker adalah perangkat serbaguna dan cerdas yang menggabungkan fungsi pemutus vakum, saklar beban vakum, penutup ulang, dan seksionalizer.Hal ini dirancang untuk digunakan dalam jaringan distribusi 10kV dan 13kV, khususnya di jaringan listrik kota dan pedesaan.
Komponen utama pemutus sirkuit ZW20-12 ((F) meliputi pemutus vakum, pengontrol CH-40, dan trafo tegangan eksternal.Pemutus vakum bertanggung jawab untuk mengganggu dan membuat sirkuit listrik, sementara pengontrol CH-40 menyediakan fungsi perlindungan dan kontrol yang cerdas.


The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposesIni biasanya digunakan dalam sistem transmisi dan distribusi listrik tegangan tinggi.

Saklar dirancang untuk membuka dan menutup di bawah kondisi normal atau abnormal, seperti kesalahan atau overcurrent.secara fisik memisahkan bagian dari sistem dari sisa jaringan, mencegah aliran listrik ke bagian itu.

Saklar pemutus tegangan tinggi biasanya dirancang untuk beroperasi pada tegangan antara 600 volt dan 765.000 volt, dan dapat dioperasikan secara manual atau otomatis.Mereka biasanya dipasang di substasiun atau di tiang listrik, dan merupakan komponen penting dari infrastruktur jaringan listrik.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.



Karakteristik pengontrol:

1.Ini dapat dilengkapi dengan antarmuka komunikasi 485/232, atau mencapai pemantauan jarak jauh melalui serat optik atau komunikasi nirkabel.ketika saklar menutup kembali karena kesalahan permanen.

2. Ketika kesalahan permanen terjadi, itu secara otomatis mempercepat untuk trip.

3. Remote control/manual re-locking with acceleration to trip, and re-locking interlock: Setelah pengguna memperbaiki jalur dan memulihkan daya, jika mereka lupa untuk menghapus saklar pisau pengetatan,Ini harus mempercepat untuk trip.

4Waktu penundaan untuk menutup kembali dapat disesuaikan untuk ketiga upaya.

5.Sirkuit trip/reclosing dirancang untuk mencegah operasi yang salah dan memiliki fungsi anti-reclosing.

6. Zero-sekresi arus dapat membedakan antara kesalahan di dalam dan di luar zona.

7.Remote control trip/reclosing mengadopsi desain untuk mencegah operasi yang salah.



 Aplikasi:


1.Switch pemutus dan switch kontak: Pemutus sirkuit ZW20-12 ((F) dapat digunakan sebagai switch pemutus atau switch kontak dalam konfigurasi jaringan cincin sistem distribusi listrik.Hal ini memungkinkan pembukaan dan penutupan sirkuit selama pemeliharaan atau kondisi kesalahan.
2.Automatic Switch Device: Ini berfungsi sebagai perangkat switch otomatis, yang memungkinkan implementasi switching beban dalam konfigurasi jaringan ring.Fitur ini meningkatkan fleksibilitas dan efisiensi distribusi listrik.
3.Boundary Switch: Dalam jalur cabang dari catu daya, pemutus sirkuit ZW20-12 ((F) dapat berfungsi sebagai switch batas atau "watchdog." Ini membantu dalam memantau dan melindungi saluran cabang dari kesalahan dan kondisi abnormal.
4.Recloser dan Sectionalizer: Pemutus sirkuit dapat beroperasi sebagai recloser dan sectionalizer di jaringan distribusi udara.Ini secara otomatis mengembalikan daya setelah kegagalan sementara dan mengisolasi bagian yang rusak untuk meminimalkan dampak pemadaman.



Struktur:

1Kontroler adalah perangkat perlindungan relay berbasis mikro komputer dan pemantauan.

2Kontroler memiliki ketahanan cuaca yang kuat dan perlindungan terhadap kondensasi.

3.Ini terhubung ke tubuh saklar melalui konektor penerbangan.

4.Ini memiliki keandalan koneksi yang baik dan tingkat perlindungan yang tinggi.

Kontroler memiliki empat saluran analog masukan: arus Fase A, arus Fase C, arus urutan nol, dan tegangan Fase BC.Kontroler memantau nilai-nilai input analog ini secara real time dan membandingkannya dengan nilai-nilai yang ditetapkan untuk menentukan kesalahan garis dan memulai tindakan yang sesuai.




Parameter teknis:

ZW20-12 ((F)

GW9-10
