Deskripsi produk:

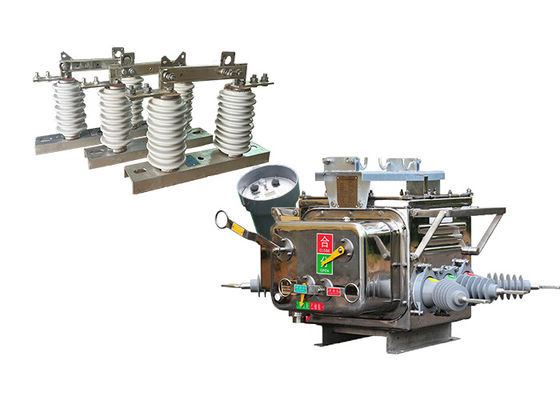

ZW20-12(F) pemutus sirkuit vakum adalah tiga fase AC 50Hz outdoor HV switchgear terutama digunakan untuk pedesaan dan perkotaan 10 kV outdoor distribution network, sebagai arus beban terpisah dan gabungan,arus overload, arus sirkuit pendek dan tempat serupa lainnya.

Seluruh strukturnya adalah tipe kotak umum tiga fase, yang terdiri dari mekanisme operasi, sirkuit konduktif, sistem isolasi, elemen penyegelan dan cangkang.

Dan mendukung terminal remote cerdas yang sesuai untuk memenuhi kebutuhan aplikasi otomatisasi distribusi.

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker dengan fungsi pesan singkat GSM

· Kombinasi dengan pemisah switch pengontrol ZW20-12 (F) Luar pemisah tegangan tinggi AC true air breaker.

Hookstick GW9 adalah jenis saklar listrik yang digunakan untuk mengisolasi bagian dari saluran transmisi listrik atas untuk pemeliharaan atau perbaikan.seperti yang digunakan oleh utilitas listrik untuk mentransmisikan listrik dalam jarak jauh.

Stik kait dipasang pada struktur atas, seperti menara transmisi atau tiang, dan dirancang untuk menahan kondisi lingkungan yang keras yang dihadapi dalam sistem listrik di luar ruangan.Ini memiliki vertikal, atau gerakan naik dan turun untuk mengaktifkan atau melepaskan kontak saklar, yang biasanya terbuat dari tembaga atau bahan konduktif lainnya.

Stik kait dirancang untuk memberikan istirahat yang terlihat di jalur transmisi, memungkinkan personel pemeliharaan untuk bekerja dengan aman di jalur tanpa risiko sengatan listrik atau kerusakan peralatan.Hal ini sering digunakan bersama dengan perangkat keselamatan lainnya, seperti saklar grounding dan surge arrestor, untuk melindungi sistem listrik dan orang-orang yang bekerja di dalamnya.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.



Karakteristik pengontrol:

Kontroler terminal cerdas memiliki fungsi seperti perlindungan, kontrol otomatis, inspeksi / kueri, komunikasi, dan manajemen perangkat lunak.

1.Fungsionalitas komprehensif:

• Mengimplementasikan berbagai fungsi seperti perlindungan sirkuit, remote control, alarm, dan remote monitoring.

2Biaya Rendah dan Praktek:

• Tidak perlu investasi perangkat keras komunikasi dalam jaringan GSM. Cukup membeli kartu SIM dan mengaktifkan layanan SMS.

3.Beberapa langkah keamanan:

• Gunakan ponsel yang ditunjuk, enkripsi informasi, verifikasi kata sandi, dan langkah-langkah keamanan lainnya.

• Modul GSM dapat menentukan nomor ponsel dan hanya menerima perintah dari telepon yang terikat.

• Pesan komunikasi untuk remote control dan perintah lainnya dienkripsi.

• Mengikuti metode remote control pra-set-konfirmasi-eksekusi-verifikasi untuk memastikan keamanan kontrol sistem dan mencegah kesalahan operasi.

4Konfigurasi sistem sederhana:

• Tidak perlu memasang saluran komunikasi atau saluran komunikasi debugging.

• Cukup pasang terminal pemantauan cerdas SMS dengan benar, masukkan kartu SIM, atur nomor ponsel yang ditunjuk, dan sistem akan mulai berjalan.

5Pemantauan Seluler Kapan saja, di mana saja:

• Pemantauan dan tampilan real-time dapat dilakukan di lokasi manapun dengan sinyal, tanpa perlu personil yang ditempatkan untuk pemantauan.



Aplikasi:

1.Switch pemutus dan switch kontak: Pemutus sirkuit ZW20-12 ((F) dapat digunakan sebagai switch pemutus atau switch kontak dalam konfigurasi jaringan cincin sistem distribusi listrik.Hal ini memungkinkan pembukaan dan penutupan sirkuit selama pemeliharaan atau kondisi kesalahan.

2.Automatic Switch Device: Ini berfungsi sebagai perangkat switch otomatis, yang memungkinkan implementasi switching beban dalam konfigurasi jaringan ring.Fitur ini meningkatkan fleksibilitas dan efisiensi distribusi listrik.

3.Boundary Switch: Dalam jalur cabang dari catu daya, pemutus sirkuit ZW20-12 ((F) dapat berfungsi sebagai switch batas atau "watchdog." Ini membantu dalam memantau dan melindungi saluran cabang dari kesalahan dan kondisi abnormal.

4.Recloser dan Sectionalizer: Pemutus sirkuit dapat beroperasi sebagai recloser dan sectionalizer di jaringan distribusi udara.Ini secara otomatis mengembalikan daya setelah kegagalan sementara dan mengisolasi bagian yang rusak untuk meminimalkan dampak pemadaman.

5Jaringan Distribusi: Pemutus sirkuit ini cocok untuk jaringan distribusi luar ruangan di mana daya tegangan tinggi didistribusikan ke beberapa lokasi.Ini membantu memastikan operasi yang dapat diandalkan dan aman dengan mengganggu arus kesalahan dan mengisolasi bagian jaringan yang rusak.
6Kereta api: Pemutus sirkuit ini digunakan dalam sistem tegangan tinggi luar yang terkait dengan elektrifikasi kereta api.termasuk sistem kateter udara dan substasiun traksi.


Struktur:

1Perangkat perlindungan dan pemantauan relay berbasis microcomputer adalah sistem yang maju secara teknologi yang bertindak sebagai pengontrol pusat untuk sistem pemutus sirkuit.Dengan memanfaatkan teknologi komputer mikro mutakhirPerangkat ini memainkan peran penting dalam memastikan keamanan dan keandalan sistem listrik yang diintegrasikan.
2Kontroler dirancang khusus untuk menahan berbagai kondisi lingkungan dan dilengkapi dengan ketahanan cuaca yang kuat.Fitur ini memungkinkan untuk beroperasi dengan andal dalam kondisi cuaca yang keras seperti suhu ekstrim, hujan deras, dan kelembaban tinggi. 3.Selain itu, pengontrol dibangun dengan perlindungan terhadap kondensasi,memastikan fungsinya bahkan di lingkungan yang lembab atau lembab di mana kelembaban dapat menjadi masalah.
4Untuk membangun koneksi yang aman dan dapat diandalkan, pengontrol dihubungkan ke tubuh saklar menggunakan konektor penerbangan. konektor penerbangan dikenal karena stabilitas dan daya tahan yang tinggi,membuat mereka pilihan yang ideal untuk aplikasi kritis seperti perlindungan relay dan pemantauanKonektor ini memastikan komunikasi dan fungsi yang tepat antara pengontrol dan saklar, meningkatkan kinerja keseluruhan dan keandalan sistem.
5Kontroler unggul dalam keandalan koneksi, meminimalkan risiko kehilangan sinyal atau gangguan.yang sangat penting untuk fungsi yang tepat dari sistem perlindungan dan pemantauan relay.6 Dengan menjaga tingkat perlindungan yang tinggi, pengontrol menjaga integritas dan akurasi fungsi perlindungan relay dan pemantauan,mencegah kemungkinan kesalahan atau perbedaan yang dapat membahayakan keamanan keseluruhan sistem listrik.

Kondisi:

1Pemutus sirkuit vakum otomatis ZW20-12(F) dirancang untuk beroperasi secara andal dalam kisaran suhu udara sekitar yang luas, dari -40 °C hingga +70 °C.Toleransi suhu ini memastikan bahwa pemutus sirkuit dapat berfungsi secara efektif dalam berbagai kondisi iklim.

2Pemutus sirkuit ini cocok untuk dipasang pada ketinggian yang tidak melebihi 3000 meter di atas permukaan laut. Kompatibilitas ketinggian ini memungkinkan penyebaran yang fleksibel di lokasi geografis yang berbeda.

3Pemutus sirkuit ZW20-12F dibangun untuk menahan kontaminasi udara sekitar yang disebabkan oleh debu, asap, gas korosif, uap, atau semprotan garam.Ini dirancang untuk memenuhi standar tingkat kontaminasi Kelas IV, memastikan bahwa pemutus sirkuit tetap tangguh dan beroperasi bahkan dalam lingkungan yang menantang dan korosif.

4Dengan toleransi kecepatan angin maksimum 34 m/s (setara dengan 700 Pa pada permukaan silinder), pemutus sirkuit dapat menahan angin kencang tanpa mengorbankan kinerja atau stabilitasnya.Resistensi kecepatan angin ini memastikan operasi yang dapat diandalkan dari pemutus sirkuit selama kondisi cuaca ekstrem.

5Pemutus sirkuit dirancang untuk meminimalkan dampak getaran eksternal atau gerakan tanah pada kinerjanya.Konstruksinya dan mekanisme internalnya dirancang untuk menyerap dan meredam getaran, memastikan bahwa pemutus tidak terpengaruh oleh gangguan eksternal.

6Pemutus sirkuit ZW20-12 ((F) dirancang untuk membatasi interferensi elektromagnetik yang diinduksi (EMI) dalam sistem sekunder.,memastikan bahwa pemutus tidak menghasilkan gangguan elektromagnetik yang berlebihan yang dapat mengganggu operasi peralatan lain yang terhubung.




Parameter teknis:

ZW20-12 ((F)

GW9-10
