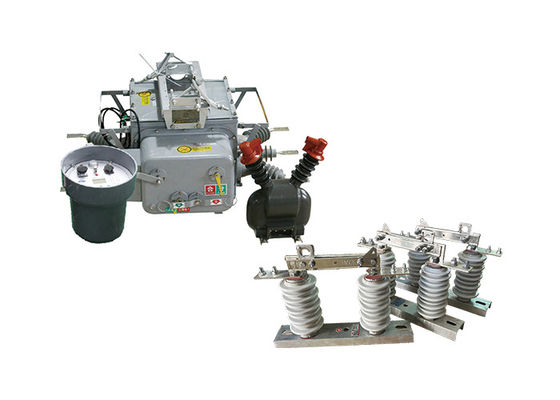

Tiga Fase Powerful Boundary Load Switch Pasangan dengan Controller yang Mudah Dioperasikan Dengan High Voltage Disconnect Switch

Tiga Fase Powerful Boundary Load Switch Pasangan dengan Controller yang Mudah Dioperasikan Dengan High Voltage Disconnect Switch


Deskripsi produk:

ZW20-12 ((F) switch beban batas cocok untuk 10kV saluran distribusi dengan tiga fase AC 50Hz.

Ini terdiri dari pemutus sirkuit vakum AC tegangan tinggi luar ruangan ZW20-12, pengontrol seksionalizer, komputer genggam PDA, dan komponen lainnya.Koneksi listrik dibuat melalui colokan pesawat dan kabel kontrol tertutup di luar.

Ini memiliki deteksi kesalahan, kontrol perlindungan, dan fungsi komunikasi.Ini dapat secara otomatis memisahkan bagian kesalahan dan mengembalikan daya ke bagian sehat dalam waktu yang sangat singkat setelah kesalahan terjadiHal ini juga memungkinkan pemantauan multi-fungsi, informasi pertanyaan dari peralatan sistem,tampilan online informasi pengguna dan status pemeliharaan sistem informasi geografis sistem distribusiIni merupakan tahap lanjutan dari otomatisasi distribusi yang dibantu komputer.

GW9-10 high voltage disconnect switch adalah jenis perangkat portabel yang digunakan untuk mengisolasi dan mendasarkan saluran distribusi listrik untuk pemeliharaan, perbaikan, atau tujuan darurat.Ini adalah alat serbaguna yang dapat digunakan dalam berbagai aplikasi, termasuk saluran distribusi udara, substasiun, dan fasilitas industri.

Saklar pemutus tegangan tinggi dirancang untuk dioperasikan oleh satu orang, membuatnya mudah digunakan dan manuver.yang dapat diperpanjang untuk mencapai peralatan listrik, dan satu set perlengkapan yang dapat dipertukarkan, yang memungkinkan pengguna untuk melakukan berbagai tugas, seperti membuka atau menutup saklar dan jalur grounding.

Saklar pemutus tegangan tinggi dirancang untuk memberikan istirahat yang terlihat dalam sirkuit listrik, yang membantu melindungi dari kontak tidak sengaja dengan peralatan bertenaga.Ini juga dirancang untuk menahan kondisi lingkungan yang keras, seperti angin kencang, hujan, dan salju, membuatnya cocok untuk digunakan di lingkungan luar ruangan.


Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.



Karakteristik pengontrol:

1. Dengan 485 / 232 komunikasi antarmuka, atau melalui serat optik, nirkabel pemantauan jarak jauh; Fungsi percepatan setelah menutup kembali: ketika saklar berat

2. Dalam kasus kegagalan permanen, akselerasi otomatis memicu;

3. remote control / manual penutupan untuk mempercepat perjalanan, dan mengunci recloser: pengguna memperbaiki jalur setelah daya, jika lupa untuk menghapus grounding switch

Tripping harus dipercepat;

3. Tiga penutupan kembali waktu penundaan dapat disesuaikan;

Sirkuit penutupan trip mengadopsi desain anti-misoperation, dan memiliki fungsi anti-tripping.

4. arus berurutan nol dapat membedakan kesalahan di dalam wilayah dari kesalahan di luar wilayah.

5Saklar remote control dirancang untuk mencegah kesalahan operasi.




Aplikasi:

1Operasi Pertambangan: Saklar ZW20 digunakan dalam operasi pertambangan untuk mengontrol dan melindungi peralatan listrik dan jaringan distribusi listrik di tambang bawah tanah dan permukaan.

2.Pusat Data: Switch digunakan di pusat data untuk memastikan distribusi daya yang dapat diandalkan dan perlindungan untuk infrastruktur IT kritis.Hal ini memungkinkan switching beban yang efisien dan perlindungan terhadap kegagalan listrik.

3.Industri Minyak dan Gas: Saklar ZW20 ditemukan aplikasi di industri minyak dan gas untuk mengontrol dan melindungi peralatan listrik di kilang, pipa, dan platform lepas pantai.

4Proyek Infrastruktur: Switch digunakan dalam berbagai proyek infrastruktur, seperti bandara, pelabuhan, dan stadion, untuk distribusi dan perlindungan listrik yang dapat diandalkan.

5Fasilitas Pengolahan Air dan Air Limbah: Saklar ZW20 digunakan di fasilitas pengolahan air dan air limbah untuk mengontrol dan melindungi peralatan listrik di stasiun pompa, pabrik pengolahan,dan jaringan distribusi.




Kondisi:

1. Ketinggian: 2000 meter

2.Suhu lingkungan:di luar ruangan -30°C~+55°C

Suhu rata-rata tahunan tertinggi adalah 20°C

Suhu rata-rata harian maksimum adalah 30°C

3Kelembaban relatif: 95% (25°C)

4Kapasitas seismik: akselerasi tingkat tanah 0,3g

Percepatan vertikal tanah 0,15 g

Sementara bertindak untuk tiga gelombang sinus

Faktor keselamatan 1.67

5Intensitas gempa: 7 derajat.

6. Perbedaan suhu harian maksimum:25°C

7.Lokasi pemasangan: di luar ruangan, titik demarkasi tanggung jawab pengguna 10kv

8.Metode grounding: Titik netral tidak menyentuh, grounding arc suppression coil dan grounding resistance rendah




Parameter teknis:

ZW20-12 ((F)
