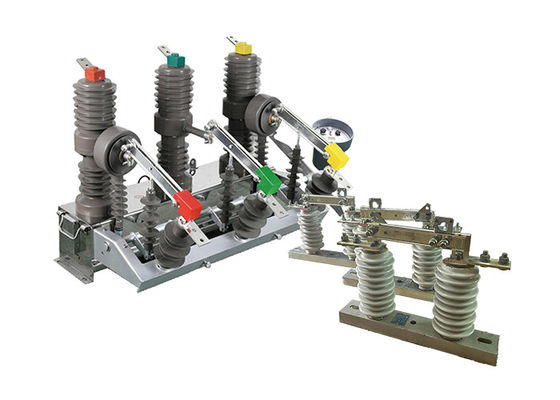

Sensor Zero Sequence Outdoor Vacuum Circuit Breaker untuk Perlindungan yang Cocok dengan High Voltage Isolator Switch

Sensor Zero Sequence Outdoor Vacuum Circuit Breaker untuk Perlindungan yang Cocok dengan High Voltage Isolator Switch

Deskripsi produk:

Pemutus sirkuit luar ZW32-12 dengan sensor urutan nol mengacu pada model khusus pemutus sirkuit vakum yang dilengkapi dengan sensor urutan nol.
Sensor urutan nol, juga dikenal sebagai sensor arus residu atau transformator arus urutan nol,adalah perangkat yang digunakan untuk mendeteksi dan mengukur arus yang tidak seimbang atau residual dalam sistem listrik tiga faseSensor ini dirancang khusus untuk mendeteksi dan mengukur jumlah arus tiga fase, yang idealnya harus nol dalam sistem seimbang.
Penggabungan sensor urutan nol ke dalam pemutus sirkuit vakum ZW32-12 memberikan fungsi dan perlindungan tambahan.pemutus dapat mendeteksi kesalahan tanah atau kondisi tidak seimbang dalam sistemHal ini memungkinkan deteksi kesalahan yang lebih baik dan respon yang lebih cepat terhadap kondisi abnormal, meningkatkan keamanan dan keandalan sistem distribusi listrik.
Sensor urutan nol memungkinkan pemutus sirkuit ZW32-12 untuk memberikan perlindungan yang lebih baik terhadap kesalahan tanah, beban yang tidak seimbang,dan kondisi abnormal lainnya yang mungkin muncul dalam sistem listrikHal ini membantu mencegah kerusakan peralatan, meminimalkan waktu henti, dan memastikan keselamatan personil.

GW9-10 high voltage isolator switch adalah jenis switch listrik yang digunakan untuk mengisolasi bagian dari saluran transmisi listrik udara untuk pemeliharaan atau perbaikan.Ini biasanya digunakan dalam sistem listrik tegangan tinggi, seperti yang digunakan oleh utilitas listrik untuk mentransmisikan listrik di jarak jauh.

Saklar dipasang pada struktur atas, seperti menara transmisi atau tiang, dan dirancang untuk menahan kondisi lingkungan yang keras yang ditemui dalam sistem listrik luar ruangan.Ini memiliki vertikal, atau gerakan naik dan turun untuk mengaktifkan atau melepaskan kontak saklar, yang biasanya terbuat dari tembaga atau bahan konduktif lainnya.

Saklar isolasi dirancang untuk memberikan istirahat yang terlihat di jalur transmisi, memungkinkan personel pemeliharaan untuk bekerja dengan aman di jalur tanpa risiko sengatan listrik atau kerusakan peralatan.Hal ini sering digunakan bersama dengan perangkat keselamatan lainnya, seperti saklar grounding dan surge arrestor, untuk melindungi sistem listrik dan orang-orang yang bekerja di dalamnya.

Secara keseluruhan, saklar isolasi tegangan tinggi vertikal adalah komponen penting dari sistem transmisi listrik modern, memastikan operasi jaringan listrik yang dapat diandalkan dan aman.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.

Pengendali Pengantar:

Pengendali mendukung komunikasi melalui antarmuka 485/232, yang memungkinkan pemantauan dan kontrol jarak jauh.

Ketika sebuah saklar berat terdeteksi, perangkat secara otomatis mempercepat proses pemicu jika terjadi kerusakan permanen. Fitur ini membantu melindungi sistem dari kerusakan dalam situasi seperti itu.

Penutupan dan penutupan ulang jarak jauh/manual: Pengguna memiliki pilihan untuk menutup dan penutupan ulang sirkuit secara jarak jauh atau manual.jika pengguna lupa untuk menghapus saklar grounding saat memulihkan daya setelah memperbaiki jalur, perangkat dapat mempercepat proses pemicu untuk memastikan keamanan.

Fitur ini memberikan fleksibilitas dalam menentukan keterlambatan yang tepat sebelum menutup kembali sirkuit setelah kesalahan.

Sirkuit penutupan lompat pengontrol menggabungkan desain anti-misoperation.

Kontroler dapat membedakan antara kesalahan di dalam zona dan di luar zona berdasarkan arus urutan nol.Kemampuan ini membantu mengidentifikasi lokasi kesalahan dan memungkinkan pemecahan masalah dan pemeliharaan yang lebih ditargetkan.

Pencegahan kesalahan operasi: Saklar remote control dirancang untuk mencegah kesalahan operasi. Fitur desain ini memastikan bahwa saklar tidak secara tidak sengaja dipicu,Dengan demikian mengurangi risiko tindakan yang tidak disengaja.

Keuntungan:

1Ukuran Kecil: Perangkat ini dirancang dengan faktor bentuk yang kompak, memungkinkan pemasangan mudah di lingkungan ruang terbatas.Ukuran kecilnya membuatnya cocok untuk aplikasi di mana ruang adalah kendala.

2Berat Ringan: Perangkat ini ringan, yang menyederhanakan transportasi dan pemasangan.Ini mengurangi beban fisik selama penanganan dan memudahkan pemasangan atau integrasi ke dalam sistem yang ada.

3.Keamanan-Free: Perangkat ini dirancang untuk memerlukan perawatan minimal.mengurangi kebutuhan untuk pemeriksaan atau penggantian yang seringFitur ini menghemat waktu dan sumber daya pada kegiatan pemeliharaan.

4Anti-kondensasi: Perangkat ini menggabungkan langkah-langkah untuk mencegah kondensasi.Hal ini membantu mempertahankan kinerja optimal dan melindungi komponen internal dari potensi kerusakan yang disebabkan oleh kelembaban.

5Beradaptasi dengan kondisi cuaca yang buruk dan lingkungan kotor: Perangkat ini dirancang untuk menahan kondisi cuaca yang menantang, seperti suhu ekstrim, kelembaban, atau paparan debu dan kotoran.Konstruksinya yang kuat dan fitur pelindungnya memastikan operasi yang dapat diandalkan di lingkungan yang buruk, mengurangi risiko kerusakan atau penurunan kinerja.

Kolokasi:

Hubungan antara pemutus sirkuit vakum luar dan isolasi pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau dalam hal kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolasi pemutus sering dikoordinasi untuk bekerja sama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

Keamanan dan pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.

Pengenalan saklar pemutus eksterior seri GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40467100-automatic-operated-high-voltage-electrical-isolator-safety-operated-of-high-voltage-breaking-cer.html

Aplikasi:

1.Substasi: Hal ini umumnya digunakan di kedua substasi indoor dan outdoor untuk perlindungan dan kontrol distribusi daya tegangan menengah.Pemutus sirkuit vakum memastikan gangguan yang dapat diandalkan dari arus kesalahan, arus overload, dan arus beban, melindungi peralatan substasi.

2Perusahaan industri dan pertambangan: pemutus sirkuit vakum ZW32-12 digunakan dalam sistem distribusi perusahaan industri dan pertambangan untuk melindungi motor, trafo,dan peralatan listrik lainnya dari overcurrent dan sirkuit pendekIni membantu menjaga stabilitas dan keamanan pasokan listrik di fasilitas ini.

3.Jaringan listrik pedesaan: Karena kemampuannya untuk menahan operasi yang sering, pemutus sirkuit vakum cocok untuk aplikasi di jaringan listrik pedesaan.memungkinkan segmentasi jaringan listrik yang efisienSelain itu, ketika dilengkapi dengan pengontrol, memungkinkan otomatisasi jaringan distribusi, meningkatkan keandalan dan efisiensi sistem listrik pedesaan.

4Bangunan komersial: Pemutus sirkuit vakum juga digunakan di bangunan komersial untuk distribusi dan perlindungan listrik.mencegah kerusakan pada peralatan dan meminimalkan waktu henti.

Kondisi:

1. Ketinggian tidak lebih dari 2000 meter;

2.Suhu udara sekitar: -45 ° C ~ + 40 ° C. Perbedaan suhu harian: 25 ° C;

3.Kecepatan angin tidak lebih dari 35 m / s

4Tidak ada tempat yang mudah terbakar, mudah meledak, korosi kimia berbahaya dan getaran keras.

Parameter teknis:
