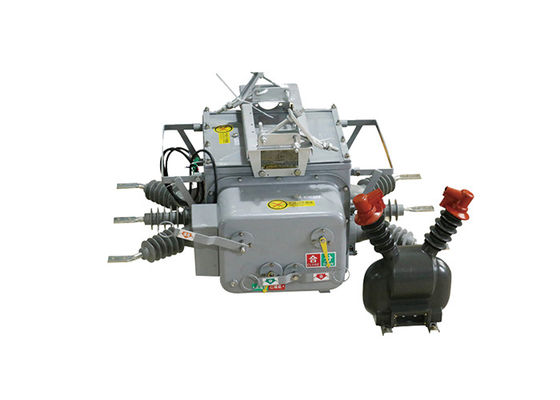

High Voltage Outdoor Vacuum Circuit Breaker GB1984-2003 Otomatis/Manual 50Hz Control Vacuum Circuit Breaker

High Voltage Outdoor Vacuum Circuit Breaker GB1984-2003 Otomatis/Manual 50Hz Control Vacuum Circuit Breaker

Deskripsi produk:

ZW20-12(F) pemutus sirkuit vakum luar adalah tiga fase AC 50Hz luar HV switchgear terutama digunakan untuk pedesaan dan perkotaan 10 kV jaringan distribusi luar, sebagai arus beban terpisah dan gabungan,arus overload, arus sirkuit pendek dan tempat serupa lainnya.

Seluruh strukturnya adalah tipe kotak umum tiga fase, yang terdiri dari mekanisme operasi, sirkuit konduktif, sistem isolasi, elemen penyegelan dan cangkang.

Dan mendukung terminal remote cerdas yang sesuai untuk memenuhi kebutuhan aplikasi otomatisasi distribusi.

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker dengan fungsi pesan singkat GSM

· Kombinasi dengan pemisah switch pengontrol ZW20-12 (F) Luar pemisah tegangan tinggi AC true air breaker.



Karakteristik pengontrol:

1.Ini dapat dilengkapi dengan antarmuka komunikasi 485/232, atau mencapai pemantauan jarak jauh melalui serat optik atau komunikasi nirkabel.ketika saklar menutup kembali karena kesalahan permanen.

2. Ketika kesalahan permanen terjadi, itu secara otomatis mempercepat untuk trip.

3. Remote control/manual re-locking with acceleration to trip, and re-locking interlock: Setelah pengguna memperbaiki jalur dan memulihkan daya, jika mereka lupa untuk menghapus saklar pisau pengetatan,Ini harus mempercepat untuk trip.

4Waktu penundaan untuk menutup kembali dapat disesuaikan untuk ketiga upaya.

5.Sirkuit trip/reclosing dirancang untuk mencegah operasi yang salah dan memiliki fungsi anti-reclosing.

6. Zero-sekresi arus dapat membedakan antara kesalahan di dalam dan di luar zona.

7.Remote control trip/reclosing mengadopsi desain untuk mencegah operasi yang salah.




Aplikasi:

1Operasi Pertambangan: Saklar ZW20 digunakan dalam operasi pertambangan untuk mengontrol dan melindungi peralatan listrik dan jaringan distribusi listrik di tambang bawah tanah dan permukaan.

2.Pusat Data: Switch digunakan di pusat data untuk memastikan distribusi daya yang dapat diandalkan dan perlindungan untuk infrastruktur IT kritis.Hal ini memungkinkan switching beban yang efisien dan perlindungan terhadap kegagalan listrik.

3.Industri Minyak dan Gas: Saklar ZW20 ditemukan aplikasi di industri minyak dan gas untuk mengontrol dan melindungi peralatan listrik di kilang, pipa, dan platform lepas pantai.

4Proyek Infrastruktur: Switch digunakan dalam berbagai proyek infrastruktur, seperti bandara, pelabuhan, dan stadion, untuk distribusi dan perlindungan listrik yang dapat diandalkan.

5Fasilitas Pengolahan Air dan Air Limbah: Saklar ZW20 digunakan di fasilitas pengolahan air dan air limbah untuk mengontrol dan melindungi peralatan listrik di stasiun pompa, pabrik pengolahan,dan jaringan distribusi.



Struktur:

1Kontroler adalah perangkat perlindungan relay berbasis mikro komputer dan pemantauan.

2Kontroler memiliki ketahanan cuaca yang kuat dan perlindungan terhadap kondensasi.

3.Ini terhubung ke tubuh saklar melalui konektor penerbangan.

4.Ini memiliki keandalan koneksi yang baik dan tingkat perlindungan yang tinggi.

Kontroler memiliki empat saluran analog masukan: arus Fase A, arus Fase C, arus urutan nol, dan tegangan Fase BC.Kontroler memantau nilai-nilai input analog ini secara real time dan membandingkannya dengan nilai-nilai yang ditetapkan untuk menentukan kesalahan garis dan memulai tindakan yang sesuai.

Kondisi lingkungan:

1 suhu udara sekitar: -40 ° C ~ + 70 ° C;

2 Ketinggian: tidak lebih dari 3000 m

3 Udara sekitar dapat terkontaminasi oleh debu, asap, gas korosif, uap atau semprotan garam.

4 Kecepatan angin tidak melebihi 34 m / s (setara dengan 700 Pa di permukaan silinder);

5 Getaran atau gerakan tanah dari luar switchgear dan peralatan kontrol tidak signifikan;

Amplitudo interferensi elektromagnetik yang diinduksi dalam sistem sekunder tidak melebihi 1,6 kV.




Parameter teknis:

Parameter teknis pengontrol:
