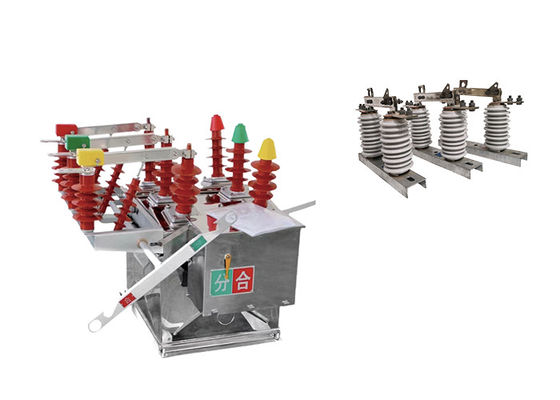

Pemutus sirkuit vakum industri dikendalikan secara manual / otomatis yang cocok dengan hookstick keramik seri GW9 di luar

Pemutus sirkuit vakum industri dikendalikan secara manual / otomatis yang cocok dengan hookstick keramik seri GW9 di luar

Deskripsi produk:

Pemecah sirkuit vakum AC tegangan tinggi luar ruangan ZW8-12 dirancang khusus untuk digunakan dalam switchgear tegangan tinggi AC luar ruangan tiga fase.Ini cocok untuk sistem distribusi listrik di daerah perkotaan dan pedesaan dengan tegangan nominal 12kV dan frekuensi nominal 50Hz.
Fungsi utama pemutus sirkuit ZW8-12 adalah untuk menyalakan atau mematikan arus beban dan arus kesalahan sirkuit pendek di sistem distribusi.Hal ini memastikan operasi aman dan andal dari jaringan listrik dengan mengganggu arus kesalahan dan melindungi peralatan listrik.
Hal ini digambarkan sebagai salah satu produk yang paling banyak digunakan dalam sistem tenaga. adopsi luas dan penggunaan menunjukkan kinerja terbukti, keandalan,dan kematangan dalam berbagai aplikasi distribusi listrik.
Pemutus sirkuit ZW8-12 dikenal karena stabilitas dalam operasi.memastikan operasi switching yang dapat diandalkan bahkan dalam lingkungan luar yang menantang.

Hookstick keramik GW9-10 adalah jenis saklar listrik yang digunakan untuk mengisolasi bagian dari saluran transmisi listrik udara untuk pemeliharaan atau perbaikan.Ini biasanya digunakan dalam sistem listrik tegangan tinggi, seperti yang digunakan oleh utilitas listrik untuk mentransmisikan listrik di jarak jauh.

Saklar dipasang pada struktur atas, seperti menara transmisi atau tiang, dan dirancang untuk menahan kondisi lingkungan yang keras yang ditemui dalam sistem listrik luar ruangan.Ini memiliki vertikal, atau gerakan naik dan turun untuk mengaktifkan atau melepaskan kontak saklar, yang biasanya terbuat dari tembaga atau bahan konduktif lainnya.

Stik kait dirancang untuk memberikan istirahat yang terlihat di jalur transmisi, memungkinkan personel pemeliharaan untuk bekerja dengan aman di jalur tanpa risiko sengatan listrik atau kerusakan peralatan.Hal ini sering digunakan bersama dengan perangkat keselamatan lainnya, seperti saklar grounding dan surge arrestor, untuk melindungi sistem listrik dan orang-orang yang bekerja di dalamnya.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum!!

Keuntungan:

1.Ini dilengkapi dengan mekanisme operasi energi-storing jenis CT23 pegas. energi-storing, pembukaan dan penutupan dapat dicapai dengan motor atau manual.

2.ZW8-12G terdiri dari pemutus ZW8-12 dan isolator, yang disebut pemutus gabungan, dapat digunakan sebagai sectionaliser.

3Struktur pemutus terdiri dari tiga fase yang dirakit dalam tangki, ruang penghapus busur vakum tiga fase yang terkurung dalam tangki logam, bahan isolasi antara fase dan fase untuk masing-masing yang terbuat dari SMC.

4.performa yang dapat diandalkan, dan kekuatan isolasi yang tinggi.


Kondisi:

1.Suhu lingkungan: Pemutus sirkuit dirancang untuk beroperasi dalam kisaran suhu dari -15°C sampai +40°C.Ini berarti dapat bekerja secara efektif di lingkungan dengan suhu serendah -15 °C dan setinggi +40 °C.

2Tekanan angin: Pemutus sirkuit dapat menahan tekanan angin hingga 700Pa, yang setara dengan kecepatan angin 34m/s.Hal ini memastikan bahwa pemutus sirkuit tetap stabil dan tidak terpengaruh oleh angin kencang.

3Ketinggian: Pemutus sirkuit ini cocok untuk dipasang pada ketinggian hingga 1000 m di atas permukaan laut.

4Intensitas gempa: Pemutus sirkuit dirancang untuk menahan aktivitas gempa dengan tingkat intensitas hingga 8 pada skala intensitas gempa.Hal ini memastikan bahwa ia tetap beroperasi dan tidak terpengaruh oleh getaran seismik sampai tingkat ini.

Aplikasi

1Sistem Distribusi: Pemutus sirkuit ZW8-12 memainkan peran penting dalam mengendalikan dan melindungi sistem distribusi di jaringan listrik 10 kV perkotaan dan pedesaan.Ini bertanggung jawab untuk beralih pada atau mati arus beban, memastikan distribusi listrik yang dapat diandalkan kepada konsumen.

2Substasiun Listrik: Pemutus sering digunakan di substasiun listrik di mana jalur transmisi tegangan tinggi terhubung ke jaringan distribusi.Ini membantu dalam isolasi dan perlindungan peralatan, memungkinkan operasi substasiun yang aman dan efisien.

3.Sistem Tenaga Industri: Industri dengan kebutuhan daya tinggi, seperti pabrik manufaktur, operasi pertambangan, dan proyek infrastruktur skala besar,sering menggunakan pemutus sirkuit ZW8-12 untuk mengontrol dan melindungi sistem daya tegangan tinggi merekaHal ini membantu dalam mengelola arus beban dan melindungi peralatan dari arus kesalahan sirkuit pendek.

4Sistem Energi Terbarukan: Dengan meningkatnya penggunaan sumber energi terbarukan seperti tenaga angin dan surya,pemutus sirkuit ZW8-12 menemukan aplikasi dalam sistem switchgear tegangan tinggi yang terkait dengan pembangkit energi terbarukanHal ini membantu dalam integrasi energi terbarukan secara efisien ke dalam jaringan dan memastikan operasi yang aman dari fasilitas pembangkit listrik.

5.Industri minyak dan gas: Pemutus sirkuit vakum luar digunakan di industri minyak dan gas untuk beralih dan melindungi peralatan listrik, seperti pompa, kompresor, dan pipa.

Struktur:

1.Tutup atas dari kandang diproses menggunakan satu kali peregangan membentuk teknologi cetakan, mencapai tingkat perlindungan IP4X, kekuatan mekanik tinggi, penampilan yang indah,dan mudah dipasang. Tidak mudah berkarat dan tahan korosi. baja tahan karat atau perawatan semprot pelat baja berkualitas tinggi dapat dipilih.

2.Switch pemutus (opsional) disesuaikan sesuai dengan unit tubuh switch ZW8, dengan titik pemutus yang jelas selama pemeliharaan saluran distribusi,dan perangkat penguncian mekanis antara saklar pemutus dan pemutus sirkuit untuk mencegah kesalahan operasi.

Parameter teknis:

ZW8-12


GW9-10
