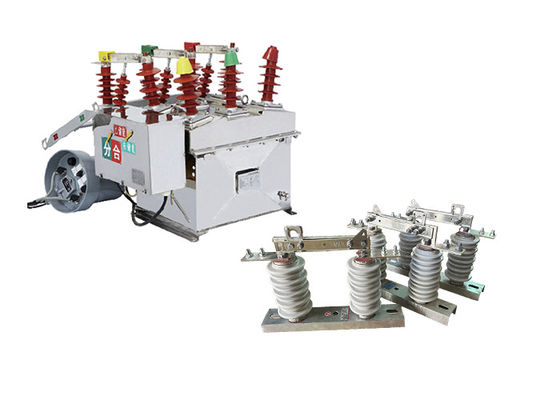

1000A/1250A AC luar pemutus sirkuit vakum digunakan dengan overhead pemutus sambungan dengan ketahanan mekanik 10000 kali

1000A/1250A AC luar pemutus sirkuit vakum digunakan dengan overhead pemutus sambungan dengan ketahanan mekanik 10000 kali

Deskripsi produk:

Pemutus sirkuit vakum luar ZW8-12 adalah jenis pemutus sirkuit khusus yang dirancang untuk digunakan di luar ruangan dalam sistem switchgear tegangan tinggi.Hal ini khusus cocok untuk tiga fase AC outdoor switchgear tegangan tinggi dengan tegangan nominal 12kV dan frekuensi nominal 50Hz.

Fungsi utama pemutus sirkuit ZW8-12 adalah untuk mengontrol dan melindungi sistem distribusi di jaringan listrik 10 kV perkotaan dan pedesaan.Ini bertanggung jawab untuk menghidupkan atau mematikan arus beban dan juga untuk mengganggu arus kesalahan sirkuit pendek yang mungkin terjadi dalam sistem listrik.

Sebagai pemutus sirkuit vakum, ia menggunakan pemutus vakum untuk memadamkan busur yang terbentuk ketika pemutus sirkuit dibuka selama operasi switching.Pemecah vakum menyediakan kemampuan gangguan busur yang dapat diandalkan dan dikenal karena kekuatan dielektrik yang tinggi dan kinerja listrik yang sangat baik.

Pemutus sirkuit ZW8-12 dianggap sebagai salah satu produk yang paling banyak digunakan, matang, dan stabil dalam sistem tenaga.penyebaran lapangan yang luas, dan keandalan yang terbukti. telah menjalani pengujian yang ketat dan memenuhi standar industri yang diperlukan untuk kinerja dan keselamatan.

GW9-10 outdoor overhead disconnect switch biasanya digunakan dalam sistem transmisi dan distribusi tegangan tinggi untuk mengisolasi bagian jaringan untuk pekerjaan pemeliharaan atau perbaikan.Mereka juga digunakan sebagai perangkat keselamatan untuk melindungi pekerja dari bahaya listrik, seperti kontak yang tidak disengaja dengan bagian sistem yang hidup.

Mereka dirancang untuk menangani tegangan tinggi dan arus, dan mereka sering dipasang di lokasi luar ruangan, di mana mereka terkena kondisi lingkungan yang keras, seperti suhu ekstrim, angin,Karena itu, mereka dibangun untuk menahan kondisi ini dan seringkali terbuat dari bahan tahan lama seperti baja atau aluminium.

Outdoor overhead disconnect switch datang dalam berbagai jenis dan konfigurasi, tergantung pada aplikasi dan persyaratan tertentu.sementara yang lain cocok untuk digunakan di luar ruanganBeberapa dirancang untuk dioperasikan secara manual, sementara yang lain otomatis dan dapat dioperasikan dari jarak jauh.

Selain fungsi utama mereka untuk mengisolasi sirkuit, saklar pemutus udara luar juga memiliki fitur penting lainnya,seperti memberikan indikasi visual status mereka (terbuka atau tertutup), dan memastikan bahwa sirkuit tidak dihidupkan ketika isolator terbuka.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum!!

Aplikasi:

1Distribusi daya: Pemutus sirkuit vakum luar digunakan secara luas dalam sistem distribusi daya untuk beralih dan melindungi transformator distribusi, feeder, dan peralatan lainnya.Mereka biasanya dipasang di tiang luar, substasi, dan switchgear.

2Energi terbarukan skala utilitas: Pemutus sirkuit vakum luar digunakan dalam proyek energi terbarukan skala utilitas, seperti peternakan angin dan surya, untuk beralih dan melindungi inverter dan peralatan lainnya.

3Sistem kereta api: Pemutus sirkuit vakum luar digunakan dalam sistem kereta api, seperti sistem sinyal dan infrastruktur kereta api, untuk beralih dan melindungi peralatan listrik.

4Operasi pertambangan: Pemutus sirkuit vakum luar digunakan dalam operasi pertambangan untuk beralih dan melindungi peralatan listrik di lingkungan luar yang keras.

5.Industri minyak dan gas: Pemutus sirkuit vakum luar digunakan di industri minyak dan gas untuk beralih dan melindungi peralatan listrik, seperti pompa, kompresor, dan pipa.

Struktur:

1.Pengganggu vakum: Pengganggu vakum adalah jantung pemutus sirkuit. Ini terdiri dari kontak tetap dan kontak bergerak yang disegel dalam ruang vakum. Ketika pemutus sirkuit beroperasi,Kontak terpisah, menciptakan busur. Peran pemutus vakum adalah untuk memadamkan busur dan memberikan gangguan yang dapat diandalkan dari arus.

2Mekanisme operasi: Pemutus sirkuit dilengkapi dengan mekanisme operasi yang bertanggung jawab untuk membuka dan menutup kontak.mekanisme hidraulik, atau mekanisme penggerak elektromagnetik.

3.Isolating Enclosure: Pemutus sirkuit ditempatkan dalam sebuah isolasi enclosure, yang memberikan perlindungan terhadap faktor eksternal seperti kelembaban, debu, dan kontaminan.Lapisan biasanya terbuat dari bahan isolasi berkualitas tinggi untuk mempertahankan kekuatan dielektrik dan sifat isolasi yang diperlukan.

4Sistem Kontrol dan Perlindungan: Pemutus sirkuit ZW8-12 menggabungkan sistem kontrol dan perlindungan untuk memantau dan mengendalikan operasinya.dan perangkat kontrol untuk mendeteksi kondisi abnormal, memberikan input sinyal, dan memulai pembukaan atau penutupan pemutus.

5.Terminal Koneksi: Pemutus memiliki terminal koneksi untuk koneksi listrik masuk dan keluar. Terminal ini memungkinkan untuk menghubungkan kabel listrik atau busbar,memungkinkan aliran arus melalui pemutus sirkuit.

6Komponen Bantuan dan Kontrol: Komponen Bantuan dan Kontrol tambahan dapat hadir dalam pemutus sirkuit untuk meningkatkan fungsinya.Transformator tegangan, transformator arus, dan aksesoris lainnya yang diperlukan untuk memantau, mengukur, dan mengendalikan parameter listrik.

Keuntungan:

1. CT23 Spring Energy-stored Operating Mechanism: Pemutus sirkuit ZW8-12 dilengkapi dengan mekanisme operasi spring energy-stored tipe CT23.Mekanisme ini memanfaatkan energi mekanik yang tersimpan di pegas untuk memfasilitasi pembukaan dan penutupan kontak pemutus sirkuitHal ini menawarkan fleksibilitas dalam operasi, memungkinkan untuk operasi bermotor atau manual tergantung pada persyaratan spesifik dari aplikasi.

2.ZW8-12G Combined Breaker: Model ZW8-12G adalah pemutus gabungan yang terdiri dari pemutus sirkuit ZW8-12 dan isolator. Konfigurasi ini memungkinkan untuk berfungsi sebagai sectionalizer,memberikan kemampuan untuk mengisolasi bagian tertentu dari jaringan distribusi listrik untuk tujuan pemeliharaan atau identifikasi kesalahan.

3.Tiga-fase dirakit dalam struktur tangki: pemutus sirkuit ZW8-12 memiliki tiga fase dirakit dalam struktur tangki.Ini berarti bahwa komponen pemutus untuk setiap fase tertutup dalam tangki umum, memberikan desain yang kompak dan hemat ruang. Tangki memberikan perlindungan mekanis dan meningkatkan ketahanan keseluruhan pemutus.

4.Vacuum Arc-Extinguishing Chamber dan Material Isolation: Di dalam tangki logam, pemutus sirkuit ZW8-12 menggabungkan ruang penghapus busur vakum tiga fase.Ruang ini secara efisien memadamkan busur listrik yang terjadi selama gangguan sirkuitSelain itu, pemutus sirkuit menggunakan bahan isolasi, seperti SMC (Sheet Molding Compound), untuk memastikan isolasi antara fase dan dari fase ke fase,meningkatkan kekuatan isolasi secara keseluruhan.

5Kinerja yang dapat diandalkan dan kekuatan isolasi yang tinggi: Pemutus sirkuit ZW8-12 dikenal karena kinerja yang dapat diandalkan dan kekuatan isolasi yang tinggi.Ini dirancang dan diuji untuk memenuhi standar kinerja yang ketat, memastikan operasi yang dapat diandalkan dalam berbagai kondisi listrik. kekuatan isolasi yang tinggi meningkatkan kemampuan pemutus sirkuit untuk menahan dan mengisolasi tegangan listrik,berkontribusi pada keamanan dan keandalan sistem listrik.

Kondisi:

Suhu lingkungan: -15°C~+40°C
Tekanan angin:≤700Pa (setara dengan kecepatan angin 34m/s)
Ketinggian:≤1000m
Intensitas seismik:≤8
* Udara yang kotor harus di tingkat III. getaran yang sering keras harus dilarang.

Parameter teknis:

ZW8-12


GW9-10
