Deskripsi produk:

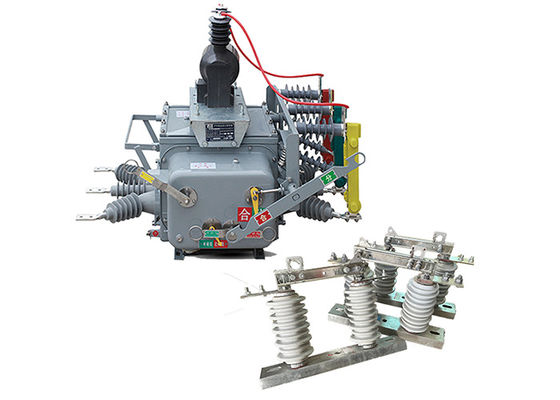

Pemecah sirkuit vakum ZW20-12 adalah pemutus tegangan tinggi AC 50Hz tiga fase di luar ruangan terutama digunakan untuk sistem distribusi luar ruangan 10kV di jaringan pertanian dan perkotaan.Ini digunakan untuk beralih beban, pemutus beban, arus overload, arus sirkuit pendek, dan aplikasi serupa.

Struktur keseluruhan adalah tipe kotak umum tiga fase, yang terdiri dari mekanisme operasi, sirkuit konduktif, sistem isolasi, elemen penyegelan, dan perumahan.

Ini dilengkapi dengan terminal remote cerdas yang sesuai untuk memenuhi persyaratan aplikasi otomatisasi distribusi.

• Ketika dikombinasikan dengan pengontrol cerdas dengan fungsi GSM SMS, itu menjadi ZW20-12 ((Z) luar cerdas tegangan tinggi AC pemutus vakum.

• Ketika dikombinasikan dengan pengontrol sectionalizer, itu menjadi ZW20-12 ((F) outdoor sectionalizer high-voltage AC vacuum circuit breaker.

GW9-10 pemutus vertikal biasanya digunakan dalam transmisi tegangan tinggi dan sistem distribusi untuk mengisolasi bagian dari jaringan untuk pemeliharaan atau perbaikan.Mereka juga digunakan sebagai perangkat keselamatan untuk melindungi pekerja dari bahaya listrik, seperti kontak yang tidak disengaja dengan bagian sistem yang hidup.

Mereka dirancang untuk menangani tegangan tinggi dan arus, dan mereka sering dipasang di lokasi luar ruangan, di mana mereka terkena kondisi lingkungan yang keras, seperti suhu ekstrim, angin,Karena itu, mereka dibangun untuk menahan kondisi ini dan seringkali terbuat dari bahan tahan lama seperti baja atau aluminium.

Switch pemutus tegangan tinggi vertikal datang dalam berbagai jenis dan konfigurasi, tergantung pada aplikasi dan persyaratan tertentu.beberapa saklar pemutus vertikal dirancang untuk digunakan di dalam ruanganBeberapa dirancang untuk dioperasikan secara manual, sementara yang lain otomatis dan dapat dioperasikan dari jarak jauh.

Selain fungsi utama mereka untuk mengisolasi sirkuit, switch pemutus vertikal juga memiliki fitur penting lainnya, seperti memberikan indikasi visual dari status mereka (terbuka atau tertutup),dan memastikan bahwa sirkuit tidak diberi energi ketika isolator terbuka.


Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.



Karakteristik pengontrol:

1.Ini dapat dilengkapi dengan antarmuka komunikasi 485/232, atau mencapai pemantauan jarak jauh melalui serat optik atau komunikasi nirkabel.ketika saklar menutup kembali karena kesalahan permanen.

2. Ketika kesalahan permanen terjadi, itu secara otomatis mempercepat untuk trip.

3. Remote control/manual re-locking with acceleration to trip, and re-locking interlock: Setelah pengguna memperbaiki jalur dan memulihkan daya, jika mereka lupa untuk menghapus saklar pisau pengetatan,Ini harus mempercepat untuk trip.

4Waktu penundaan untuk menutup kembali dapat disesuaikan untuk ketiga upaya.

5.Sirkuit trip/reclosing dirancang untuk mencegah operasi yang salah dan memiliki fungsi anti-reclosing.

6. Zero-sekresi arus dapat membedakan antara kesalahan di dalam dan di luar zona.

7.Remote control trip/reclosing mengadopsi desain untuk mencegah operasi yang salah.




Aplikasi:

1Substasiun: Pemutus sirkuit ZW20-12 sering digunakan di substasiun luar sebagai bagian dari sistem distribusi utama.Hal ini digunakan untuk melindungi dan mengendalikan peralatan listrik seperti trafo, generator, dan busbar.

2Jaringan Distribusi: Pemutus sirkuit ini cocok untuk jaringan distribusi luar ruangan di mana daya tegangan tinggi didistribusikan ke beberapa lokasi.Ini membantu memastikan operasi yang dapat diandalkan dan aman dengan mengganggu arus kesalahan dan mengisolasi bagian jaringan yang rusak.

3Fasilitas Industri: Pemutus sirkuit ZW20-12 digunakan dalam sistem tegangan tinggi luar ruangan yang ditemukan di fasilitas industri seperti pabrik, pabrik manufaktur, dan operasi pertambangan.Ini memberikan perlindungan untuk peralatan listrik penting dan memastikan kontinuitas pasokan listrik.

4Instalasi Energi Terbarukan: Dalam instalasi energi terbarukan di luar ruangan seperti pembangkit listrik tenaga angin atau pembangkit listrik tenaga surya,pemutus sirkuit ZW20-12 digunakan untuk melindungi infrastruktur listrik dan beralih daya yang dihasilkan oleh sumber terbarukan.

5Kereta api: Pemutus sirkuit ini digunakan dalam sistem tegangan tinggi luar yang terkait dengan elektrifikasi kereta api.termasuk sistem kateter udara dan substasiun traksi.

6.Industri Minyak dan Gas: Pemutus sirkuit ZW20-12 ditemukan aplikasi dalam sistem tegangan tinggi luar dalam industri minyak dan gas.Hal ini digunakan untuk melindungi peralatan listrik dan kontrol distribusi daya di platform lepas pantai, kilang, dan stasiun pompa.

7Proyek Infrastruktur: Pemutus sirkuit ZW20-12 cocok untuk berbagai proyek infrastruktur luar ruangan seperti bandara, pelabuhan, dan jalur transmisi listrik.Ini memainkan peran penting dalam melindungi infrastruktur penting dan memastikan pasokan listrik yang tidak terganggu.




Fitur:

1Teknologi Interupsi Vakum: Pemutus sirkuit ZW20-12 menggunakan pemutus vakum sebagai media pemadam busur.Pemutus vakum sangat efektif dalam memadamkan busur dan memberikan kekuatan dielektrik yang sangat baik, memastikan gangguan yang dapat diandalkan dari arus tegangan tinggi.

2Aplikasi di luar ruangan: Pemutus sirkuit ini dirancang khusus untuk instalasi di luar ruangan, membuatnya cocok untuk digunakan di substasiun, jaringan distribusi, dan sistem listrik luar ruangan lainnya.Dibangun untuk menahan kondisi lingkungan yang keras, termasuk variasi suhu, kelembaban, dan paparan debu, hujan, dan radiasi UV.

3.Rating Tegangan Tinggi: Pemutus sirkuit ZW20-12 dirancang untuk aplikasi tegangan tinggi, dengan tegangan nominal 12 kilovolt (kV).Ini dapat menangani sistem listrik yang beroperasi pada tingkat tegangan ini.

4Desain kompak: Pemutus sirkuit memiliki desain yang kompak, memungkinkan pemasangan yang lebih mudah dan integrasi ke dalam pengaturan switchgear atau substasi luar ruangan.Ukuran kompak juga memudahkan penghematan ruang dan penggunaan yang efisien dari area instalasi yang tersedia.

5Operasi yang dapat diandalkan: pemutus sirkuit ZW20-12 dirancang untuk operasi yang dapat diandalkan.dan mekanisme canggih untuk memastikan operasi switching yang stabil dan efisien, meminimalkan risiko kesalahan atau kegagalan.

6Fitur Keamanan: Pemutus sirkuit dilengkapi dengan fitur keamanan untuk meningkatkan keamanan operator dan sistem.indikator mekanik dan listrik untuk memberikan informasi status, dan penutup pengaman untuk mencegah kontak tidak sengaja dengan bagian hidup.

7. Remote Control and Monitoring: Beberapa versi pemutus sirkuit ZW20-12 mungkin mendukung kemampuan remote control dan monitoring.Hal ini memungkinkan untuk operasi yang nyaman dan pemantauan pemutus sirkuit dari ruang kontrol pusat atau melalui kontrol pengawasan dan sistem akuisisi data (SCADA), meningkatkan manajemen dan pemeliharaan sistem.

Kondisi:

1. Ketinggian: 2000 meter

2.Suhu lingkungan:di luar ruangan -30°C~+55°C

Suhu rata-rata tahunan tertinggi adalah 20°C

Suhu rata-rata harian maksimum adalah 30°C

3Kelembaban relatif: 95% (25°C)

4Kapasitas seismik: akselerasi tingkat tanah 0,3g

Percepatan vertikal tanah 0,15 g

Sementara bertindak untuk tiga gelombang sinus

Faktor keselamatan 1.67

5Intensitas gempa: 7 derajat.

6. Perbedaan suhu harian maksimum:25°C

7.Lokasi pemasangan: di luar ruangan, titik demarkasi tanggung jawab pengguna 10kv

8.Metode grounding: Titik netral tidak menyentuh, grounding arc suppression coil dan grounding resistance rendah



Parameter teknis:

ZW20-12 ((F)
