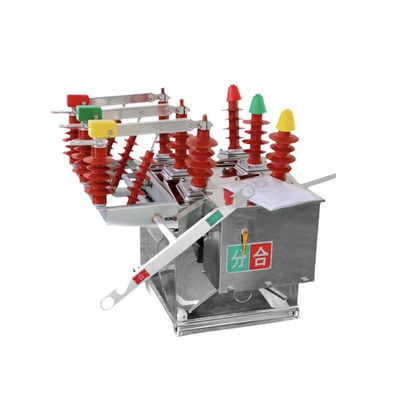

ZW8-12 Series Outdoor 630A 12kV Vacuum Circuit Breaker Stainless Steel Intelligent Automatic Vacuum Load Switch
Deskripsi produk:
Pemutus sirkuit vakum luar ruangan ZW8-12 cocok untuk pemutar tegangan tinggi AC luar ruangan tiga fase dengan tegangan nominal 12kV dan frekuensi nominal 50Hz.Ini terutama digunakan dalam sistem distribusi jaringan listrik 10kV perkotaan dan pedesaan untuk menghidupkan atau mematikan arus beban dan arus kesalahan sirkuit pendekIni adalah salah satu produk yang paling banyak digunakan, matang, dan stabil dalam sistem tenaga.
Aplikasi:
1Distribusi daya: Pemutus sirkuit vakum luar digunakan secara luas dalam sistem distribusi daya untuk beralih dan melindungi transformator distribusi, feeder, dan peralatan lainnya.Mereka biasanya dipasang di tiang luar, substasi, dan switchgear.
2Energi terbarukan skala utilitas: Pemutus sirkuit vakum luar digunakan dalam proyek energi terbarukan skala utilitas, seperti peternakan angin dan surya, untuk beralih dan melindungi inverter dan peralatan lainnya.
3Sistem kereta api: Pemutus sirkuit vakum luar digunakan dalam sistem kereta api, seperti sistem sinyal dan infrastruktur kereta api, untuk beralih dan melindungi peralatan listrik.
4Operasi pertambangan: Pemutus sirkuit vakum luar digunakan dalam operasi pertambangan untuk beralih dan melindungi peralatan listrik di lingkungan luar yang keras.
5.Industri minyak dan gas: Pemutus sirkuit vakum luar digunakan di industri minyak dan gas untuk beralih dan melindungi peralatan listrik, seperti pompa, kompresor, dan pipa.
Fitur:
1.Memiliki kemampuan untuk menahan polusi, dengan isolasi internal yang terdiri dari isolasi komposit udara dan resin epoksi.
2Dilengkapi dengan mekanisme operasi energi yang disimpan dengan pegas.
3. Dapat dilengkapi dengan satu sisi (sisi kiri) atau dua sisi pemutus sambungan dan transformer potensial eksternal (PT)
Kondisi:
Suhu sekitar:-40°C~+70°C (suhu rata-rata harian tidak melebihi +40°C)
Ketinggian:> 1000m ((maksimal 3000m)
Kelembaban Lingkungan:Kelembaban relatif rata-rata harian tidak lebih dari 95%, rata-rata relatif bulanan
Tingkat pencemaran:Level IV
Kecepatan Angin Maksimal:700Pa (setara dengan kecepatan angin 35m/s)
Intensitas gempa: 8 tingkat
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Tingkat isolasi nominal |
1min Frekuensi industri tegangan tahan |
Tes kering |
42 |
| Uji basah |
34 |
| Gelombang petir tahan tegangan (Puncakan) |
75 |
| 3 |
Listrik nominal |
A |
630 |
| 4 |
Listrik pemutus sirkuit pendek nominal |
kA |
20 |
| 5 |
Waktu pemutusan arus sirkuit pendek nominal |
waktu |
30 |
| 6 |
Nomer arus pemutus sirkuit pendek (puncak) |
kA |
50 |
| 7 |
Titik puncak tahan arus |
50 |
| 8 |
Nominal waktu pendek tahan arus |
20 |
| 9 |
Durasi sirkuit pendek nominal |
S |
4 |
| 10 |
Waktu istirahat
(Penghapusan eksitasi terpisah) |
Maks. tegangan operasi |
ms |
15-50 |
| Tegangan operasi nominal |
30-60 |
| Tegangan operasi minimal |
| 11 |
Waktu tutup |
25-50 |
| 12 |
Waktu pemutusan penuh |
≤ 100 |
| 13 |
Waktu pembakaran busur |
≤ 20 |
| 14 |
Masa kerja mekanik |
waktu |
10000 |
| 15 |
Fungsi penutupan |
J |
70 |
| 16 |
Kekuatan input nominal dari motor penyimpanan energi |
W |
< 250 |
| 17 |
Tegangan operasi nominal/tekanan sirkuit bantu nominal |
V |
DC220 |
| AC220 |
| 18 |
Waktu penyimpanan energi pada tegangan nominal |
S |
< 10 |
| 19 |
Pemutus arus overcurrent |
Listrik nominal |
A |
5 |
| Keakuratan arus pemisahan |
% |
± 10 |
