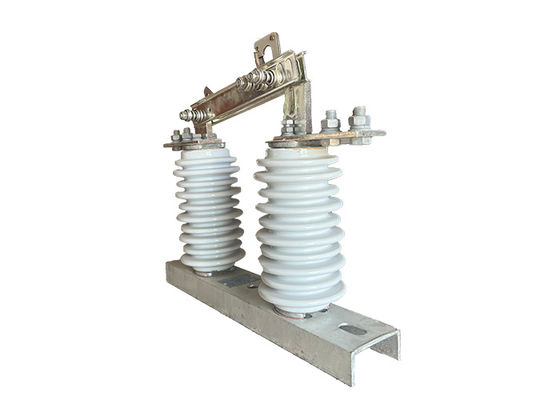

24kV High Voltage Isolator Switch 700Pa Untuk Sistem Listrik Single Phase Outdoor AC Power Disconnect Switch
Deskripsi produk:
Saklar isolasi tegangan tinggi, juga dikenal sebagai saklar pemutus atau saklar isolasi, adalah komponen penting dalam sistem listrik tegangan tinggi.Hal ini berfungsi untuk memutuskan atau mengisolasi bagian tertentu dari sirkuit listrik dari sumber daya.
Fungsi utama dari saklar isolator tegangan tinggi adalah secara fisik memutus sirkuit listrik, menciptakan pemisahan antara peralatan dan sumber daya.Pemutusan dan isolasi ini memungkinkan personel pemeliharaan untuk bekerja dengan aman pada peralatan tanpa risiko sengatan listrik.
Tidak seperti pemutus sirkuit vakum, saklar isolasi tegangan tinggi tidak memberikan kemampuan pemadam busur.Ini tidak dirancang untuk mengganggu atau memadamkan busur listrik yang mungkin terjadi selama beralih sirkuit atau kondisi kesalahan.
Dalam sistem listrik tegangan tinggi, saklar isolasi tegangan tinggi sering dikoordinasikan dengan pemutus sirkuit vakum.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus dioperasikan untuk secara fisik mengisolasi sirkuit dan secara visual menunjukkan pemutus.
Saklar isolasi tegangan tinggi memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menciptakan celah udara terlihatTindakan ini mengkonfirmasi bahwa peralatan tidak memiliki daya dan aman untuk kegiatan pemeliharaan.
Aplikasi:
1Isolasi sirkuit: Isolator listrik tegangan tinggi terutama digunakan untuk mengisolasi bagian dari sistem listrik untuk pekerjaan pemeliharaan atau perbaikan.Hal ini memungkinkan pekerja untuk bekerja dengan aman pada sirkuit terisolasi tanpa risiko sengatan listrik atau bahaya listrik lainnya.
2.Keamanan: Isolator listrik tegangan tinggi juga digunakan sebagai perangkat keamanan untuk melindungi pekerja dan masyarakat dari bahaya listrik.Isolator listrik tegangan tinggi mencegah kontak yang tidak disengaja dengan bagian-bagian yang hidup dari sistem dan mengurangi risiko kecelakaan listrik.
3Perlindungan kesalahan: Isolator listrik tegangan tinggi juga dapat digunakan untuk melindungi sistem listrik dari kesalahan, seperti sirkuit pendek dan overload.Isolator listrik tegangan tinggi mencegah kesalahan menyebar ke bagian lain dari sistem dan menyebabkan kerusakan lebih lanjut.
4.Switching: Isolator listrik tegangan tinggi dapat digunakan sebagai perangkat switching untuk mengontrol aliran daya dalam sistem.aliran daya dapat diarahkan ke bagian yang berbeda dari sistem sesuai kebutuhan.
5.Pengujian: Isolator listrik tegangan tinggi juga dapat digunakan untuk tujuan pengujian, seperti untuk mengukur tegangan atau arus dalam sirkuit, atau untuk menguji kinerja komponen lain dalam sistem.
Fitur:
1Kapasitas penanganan tegangan tinggi dan arus: saklar pemutus tegangan tinggi dirancang untuk menangani tegangan tinggi dan arus yang umum ditemukan dalam sistem listrik tegangan tinggi,dan biasanya diberi nilai 69 kV dan lebih tinggi.
2Kontak stasioner dan bergerak: saklar pemutus tegangan tinggi memiliki satu set kontak stasioner dan bergerak yang dipisahkan oleh celah udara.kontaknya saling berhubungan.Ketika saklar dibuka, kontak dipisahkan, mengganggu aliran arus melalui sirkuit.
3Operasi manual atau bermotor: saklar pemutus tegangan tinggi dapat dioperasikan secara manual atau bermotor, tergantung pada aplikasi dan persyaratan khusus.Saklar bermotor memungkinkan pengendalian jarak jauh, yang dapat meningkatkan keamanan dan kenyamanan.
4Konstruksi luar ruangan: saklar pemutus tegangan tinggi dirancang untuk digunakan di luar ruangan dan biasanya terbuat dari bahan tahan lama seperti baja atau aluminium.Mereka dibangun untuk menahan kondisi lingkungan yang keras, seperti suhu ekstrim, angin, hujan, dan debu.
5Indikator visual: saklar pemutus tegangan tinggi sering memiliki indikator visual untuk menunjukkan status saklar, seperti terbuka atau tertutup.Hal ini memungkinkan operator untuk dengan cepat dan mudah menentukan status switch.
6Fitur keamanan: saklar pemutus tegangan tinggi dirancang dengan fitur keamanan untuk melindungi pekerja dan masyarakat dari bahaya listrik,seperti kontak yang tidak disengaja dengan bagian hidup dari sistemFitur-fitur ini mungkin termasuk penguncian keamanan, ketentuan pengantar, dan label peringatan.
Risiko keamanan:
Isolasi Sirkuit: Saklar isolator tegangan tinggi digunakan untuk mengisolasi bagian dari sirkuit tegangan tinggi untuk keperluan pemeliharaan, perbaikan, atau pengujian.Bagian dapat secara efektif dipisahkan dari sisa sistem, memungkinkan pekerjaan dilakukan dengan aman.
Load Switching: High voltage isolator switches dapat digunakan sebagai load switches untuk mengontrol aliran listrik dalam sirkuit.Mereka sangat berguna dalam situasi di mana beban relatif kecil dan tidak memerlukan pemutus sirkuit atau sekering.
Perlindungan Jalur Udara: Saklar isolasi tegangan tinggi sering dipasang di jalur listrik udara untuk memberikan perlindungan terhadap serangan petir dan gangguan listrik lainnya.Dengan mengisolasi bagian dari jalur, switch dapat membantu mencegah kerusakan peralatan dan mengurangi risiko pemadaman listrik.
Transformer Protection: High voltage isolator switches juga digunakan untuk melindungi transformer dengan mengisolasi mereka dari jaringan listrik jika terjadi kesalahan atau overload.Transformator dapat dipisahkan dari jaringan, mencegah kerusakan pada trafo dan peralatan lainnya.
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
| 80 |
