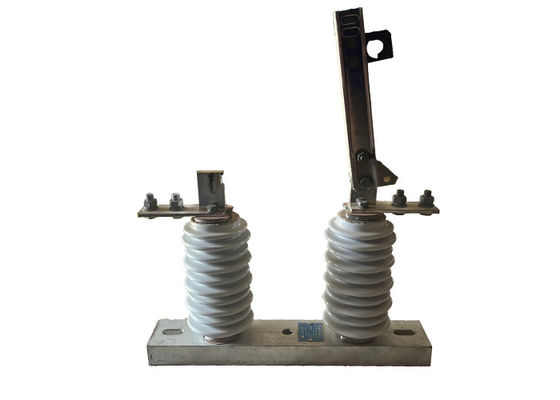

Single Phase High Voltage Isolator Switch Bekerja Efisien Outdoor Disconnector Switch Untuk Sistem Listrik

Single Phase High Voltage Isolator Switch Bekerja Efisien Outdoor Disconnector Switch Untuk Sistem Listrik

Deskripsi produk:

Saklar isolator tegangan tinggi adalah jenis perangkat portabel yang digunakan untuk mengisolasi dan mengikis saluran distribusi listrik untuk pemeliharaan, perbaikan, atau tujuan darurat.Ini adalah alat serbaguna yang dapat digunakan dalam berbagai aplikasi, termasuk saluran distribusi udara, substasiun, dan fasilitas industri.

Saklar isolasi tegangan tinggi dirancang untuk dioperasikan oleh satu orang, sehingga mudah digunakan dan manuver.yang dapat diperpanjang untuk mencapai peralatan listrik, dan serangkaian perlengkapan yang dapat dipertukarkan, yang memungkinkan pengguna untuk melakukan berbagai tugas, seperti membuka atau menutup saklar dan jalur grounding.

Saklar isolasi dirancang untuk memberikan istirahat yang terlihat dalam sirkuit listrik, yang membantu melindungi dari kontak tidak sengaja dengan peralatan bertenaga.Ini juga dirancang untuk menahan kondisi lingkungan yang keras, seperti angin kencang, hujan, dan salju, membuatnya cocok untuk digunakan di lingkungan luar ruangan.

Hubungan dengan pemutus sirkuit vakum luar ruangan:

Hubungan antara pemutus sirkuit vakum luar dan isolator pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau dalam hal kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolator pemutus sering dikoordinasi untuk bekerja sama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

Keamanan dan pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.

1.Perawatan dan Perbaikan: Saklar pemutus digunakan untuk mengisolasi bagian dari saluran listrik untuk keperluan pemeliharaan atau perbaikan.Hal ini memungkinkan personel pemeliharaan untuk bekerja dengan aman tanpa risiko sengatan listrik.

2.Load Shedding: Dalam hal kelebihan daya, saklar pemutus dapat digunakan untuk melepaskan beban dan mencegah kerusakan pada kabel listrik atau peralatan.

3Isolasi kesalahan: Saklar pemutus dapat digunakan untuk mengisolasi bagian dari jalur listrik jika terjadi kesalahan, seperti sirkuit pendek atau kesalahan tanah.Hal ini mencegah kesalahan menyebar ke bagian lain dari jaringan dan menyebabkan kerusakan lebih lanjut.

4Operasi Switch: Switch disconnector digunakan untuk operasi switching, seperti menghubungkan atau memutuskan sumber daya atau mengalihkan daya ke bagian yang berbeda dari jaringan.

5Perlindungan: Saklar pemutus sering digunakan bersama dengan perangkat pelindung lainnya, seperti pemutus sirkuit dan sekring, untuk melindungi saluran listrik dan peralatan dari kerusakan.

6.Energi Terbarukan: Dengan meningkatnya penggunaan sumber energi terbarukan, seperti angin dan matahari, switch pemutus digunakan untuk menghubungkan dan memutus koneksi sumber ini dari jaringan listrik.

Operasi:

High voltage disconnect switches memisahkan bagian konduktif dari dasar menggunakan isolator untuk memastikan jarak isolasi kerja normal dan memperbaiki bagian konduktif, isolator,dan basis sebagai perangkat switching integralKetika berada di posisi terbuka, ada celah yang terlihat dan jarak isolasi pemecahan yang tepat untuk menahan tegangan kerja normal.dapat secara andal membawa arus kerja normal dan arus kesalahan sirkuit pendekKarena adanya perangkat pemadam busur khusus, itu hanya dapat digunakan untuk beralih sirkuit dengan tegangan tetapi tidak beban.Operasi pembukaan dan penutupan dilakukan dengan menggunakan kait isolasi untuk menarik atau mendorong lubang bulat di interlock, menyebabkan kait penguncian dinamis untuk melepaskan dan terlibat dengan kait penguncian statis.

Kondisi:

1. Ketinggian tidak melebihi 1000m

2.Suhu udara sekitar: Maksimum + 40'C; Minimum:Area Umum -30'C, Paramos -40 C;

3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);

4. Intensitas gempa tidak melebihi 8 derajat;

5.Situasi kerja tanpa getaran keras yang sering;

6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu

dan bahan peledak dan korosif lainnya yang sangat mempengaruhi kemampuan isolasi dan konduksi isolator

7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan kebakaran

Parameter teknis:
