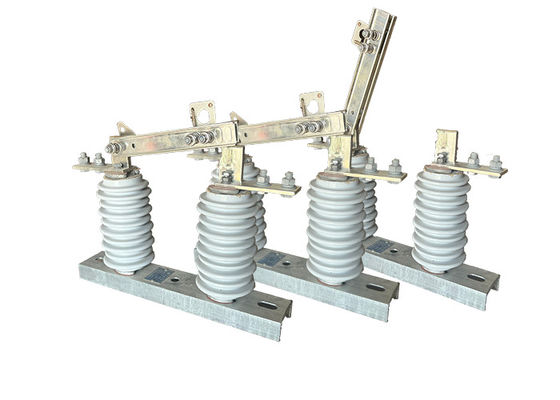

Single Phase AC Power Disconnect Switch 1250A 50Hz High Voltage Isolator Switch Untuk Substation Transmission Power
Deskripsi produk:
Saklar isolasi tegangan tinggi memang digunakan dalam sistem transmisi dan distribusi listrik tegangan tinggi untuk memutuskan sirkuit dari sumber daya mereka untuk keperluan pemeliharaan atau perbaikan.Mereka menyediakan sarana untuk mengisolasi sirkuit dari catu daya, memungkinkan pekerja untuk melakukan tugas mereka dengan aman tanpa risiko sengatan listrik.
Operasi saklar isolator tegangan tinggi melibatkan kutub berputar yang mengontrol pembukaan dan penutupan pisau saklar atau kontak.pisau dapat diikat atau dilepasMekanisme ini memungkinkan untuk indikasi manual dan terlihat dari status switch.
Untuk memastikan keselamatan operator, tiang saklar isolator tegangan tinggi biasanya terbuat dari bahan nonkonduktif, seperti serat kaca atau bahan komposit,yang memberikan isolasi terhadap tegangan tinggi yang ada di sistemIsolasi ini melindungi operator dari kejutan listrik saat mengoperasikan saklar.
Saklar isolasi tegangan tinggi tersedia dalam berbagai desain dan ukuran untuk mengakomodasi tegangan dan nilai arus yang berbeda dari sirkuit yang mereka kendalikan.Mereka biasanya dipasang pada tiang atau struktur di lingkungan luar ruangan, di mana mereka dapat dengan mudah diakses dan dioperasikan.switch pemutus berkontribusi pada keamanan dan keandalan keseluruhan sistem listrik dengan menyediakan sarana isolasi dan perlindungan
Operasi:
1Posisi awal: Saklar pemutus pada awalnya berada dalam posisi tertutup, yang berarti sirkuit terhubung dan dihidupkan.Bilah atau kontak saklar bersentuhan dengan terminal atau konduktor yang sesuai, memungkinkan aliran arus listrik.
2Persiapan dan Langkah-langkah Keamanan: Sebelum mengoperasikan saklar, langkah-langkah keamanan yang tepat harus diambil,seperti mengenakan peralatan perlindungan pribadi (PPE) yang tepat dan memastikan area itu bebas dari potensi bahayaSangat penting untuk mengikuti protokol dan pedoman keselamatan yang telah ditetapkan.
3Operasi manual: Operator memutar tiang atau pegangan saklar, yang mengontrol pembukaan dan penutupan bilah saklar atau kontak.tiang biasanya terletak pada jarak yang aman dari komponen listrik hidup dan terbuat dari bahan non-konduktif untuk isolasi.
4Membuka saklar: Dengan memutar tiang, pisau atau kontak saklar terputus dari terminal atau konduktor, secara efektif membuka sirkuit.Tindakan ini mengganggu aliran arus listrik dan memutuskan sirkuit dari sumber daya.
5.Indikasi terlihat: Saat saklar dioperasikan, ia memberikan indikasi yang terlihat dari statusnya. Posisi bilah saklar atau kontak dapat diamati,biasanya melalui kandang transparan atau dengan menggunakan indikator visual, untuk menentukan apakah sirkuit terhubung atau terputus.
6.Perawatan atau Perbaikan: Dengan saklar pemutus di posisi terbuka, kegiatan pemeliharaan atau perbaikan dapat dilakukan dengan aman di sirkuit.Pekerja dapat bekerja pada sistem tanpa risiko sengatan listrik, karena sirkuit terisolasi dari sumber daya.
7Menutup saklar: Setelah tugas pemeliharaan atau perbaikan selesai, dan aman untuk mengembalikan daya ke sirkuit, operator memutar tiang ke arah yang berlawanan untuk menutup saklar.Bilah atau kontak kembali terhubung dengan terminal atau konduktor, menghubungkan kembali sirkuit ke sumber listriknya.
8Verifikasi: Setelah menutup saklar, penting untuk memverifikasi bahwa sirkuit telah berhasil dihidupkan kembali dan berfungsi dengan benar.Hal ini dapat dilakukan melalui pengujian dan prosedur pemantauan yang tepat untuk memastikan sistem beroperasi sesuai yang dimaksudkan.
Tips Keamanan:
1Melakukan pengujian rutin dan pemeliharaan pada saklar untuk memastikan fungsinya yang tepat. Ini termasuk menguji ketahanan isolasi saklar, memverifikasi operasi interlock keamanan,dan memeriksa adanya pemanasan atau getaran yang tidak normal.
2Mengimplementasikan prosedur penguncian / tagout sebelum melakukan pemeliharaan atau perbaikan pada saklar.Prosedur ini melibatkan mengunci dan menandai saklar untuk mencegah energi yang tidak disengaja saat pekerjaan sedang dilakukan, memberikan lapisan keamanan tambahan.
3Memberikan pelatihan yang memadai kepada personel yang akan mengoperasikan atau bekerja pada switch.serta potensi bahaya yang terkait dengan pergantian.
4Mengimplementasikan sistem manajemen keselamatan yang komprehensif yang mencakup audit keamanan secara teratur, penilaian bahaya, dan pelaporan insiden.Pendekatan proaktif untuk keselamatan ini membantu mengidentifikasi dan mengatasi potensi risiko sebelum mereka menyebabkan kecelakaan atau cedera.
5Memastikan sistem ventilasi dan pendinginan yang tepat berada di tempat untuk saklar isolasi tegangan tinggi yang terletak di ruang tertutup atau terbatas. 6.Ventilasi yang memadai membantu menghilangkan panas dan mencegah saklar terlalu panas, yang dapat menyebabkan kerusakan atau bahkan kebakaran.
Aplikasi:
1Sistem Distribusi Listrik: Saklar biasanya digunakan dalam jaringan distribusi listrik untuk mengisolasi bagian tertentu dari sirkuit untuk keperluan pemeliharaan, perbaikan, atau pemecahan masalah.Hal ini memungkinkan teknisi untuk bekerja dengan aman pada bagian tertentu dari sistem tanpa mengganggu daya ke seluruh jaringan.
2Substasi: Saklar pemutus tegangan tinggi biasanya digunakan di substasi listrik untuk menyediakan sarana mengisolasi peralatan, seperti trafo atau pemutus sirkuit, dari sumber daya.Mereka mempermudah pemeliharaan, perbaikan, atau penggantian komponen substasi tanpa mempengaruhi pasokan listrik secara keseluruhan.
3Fasilitas Industri: Saklar digunakan di lingkungan industri di mana sirkuit tegangan tinggi satu fase hadir.Hal ini memungkinkan pemutusan aman peralatan atau mesin selama perawatan atau perbaikan, memastikan keselamatan personel dan melindungi peralatan dari kerusakan.
4Sistem Energi Terbarukan: Dalam instalasi energi terbarukan, seperti sistem tenaga surya atau angin,saklar pemutus tegangan tinggi digunakan untuk mengisolasi bagian tertentu dari sistem untuk pekerjaan pemeliharaan atau perbaikan. Mereka menyediakan cara yang aman untuk memutuskan sumber daya dari komponen seperti inverter, baterai, atau titik koneksi jaringan.
5.Pengujian dan Pengukuran: Saklar pemutus tegangan tinggi sering digunakan dalam aplikasi pengujian dan pengukuran.Hal ini memungkinkan untuk isolasi bagian tertentu dari sirkuit untuk melakukan pengukuran yang akurat, analisis, atau tes diagnostik tanpa gangguan dari komponen yang terhubung lainnya.
Kondisi:
1. Ketinggian tidak melebihi 1000m
2.Suhu udara sekitar: Maksimum + 40'C; Minimum:Area Umum -30'C, Paramos -40 C;
3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);
4. Intensitas gempa tidak melebihi 8 derajat;
5.Situasi kerja tanpa getaran keras yang sering;
6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu
dan bahan peledak dan korosif lainnya yang sangat mempengaruhi kemampuan isolasi dan konduksi isolator
7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan kebakaran
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
| 80 |
