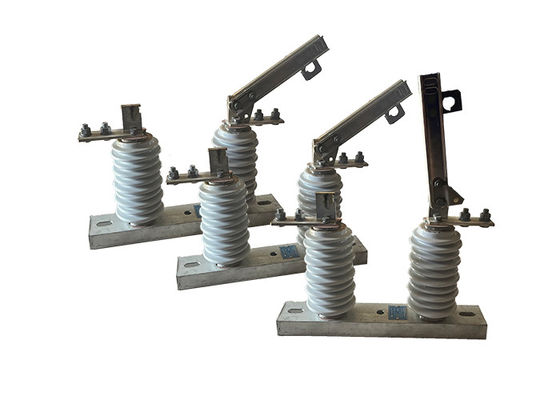

Loadbuster HV Isolator Switch Single Phase Vertical Break Switch Dengan Instalasi Mudah Dengan Vacuum Circuit Breaker
Deskripsi produk:
The high-voltage isolator switch is a new type of isolation switch designed and manufactured by integrating the domestic existing experience in isolation switch production and advanced foreign technology.
Saklar isolator tegangan tinggi terdiri dari dasar, insulator pilar, bagian konduktif, dan bagian mekanis.linearitas pemecahan dan penutupan yang tinggi, dan keandalan yang tinggi, mencapai tingkat produk serupa di dalam negeri dan internasional.
Selain itu, ada jenis lain dari pemutus sambungan yang disebut GW9-12 ((W), memiliki struktur satu tahap dan cocok untuk sistem listrik dengan frekuensi 50Hz dan tegangan jalur 10kV.Ini digunakan sebagai sirkuit untuk memecahkan dan menutup jalur ketika ada tegangan tetapi tidak ada beban. The pollution-resistant isolation switch can meet the requirements of users in heavily polluted areas and effectively solve the problem of flashover caused by pollution during operation of the isolation switch.
Fitur:
1.Portable: Loadbuster dirancang untuk portabel dan dapat dengan mudah diangkut ke situs di mana dibutuhkan.
Rating Tegangan Tinggi: Saklar ini dirancang untuk menangani tingkat tegangan tinggi, biasanya berkisar dari beberapa kilovolt hingga beberapa ratus kilovolt.
2Isolasi: Saklar digunakan untuk mengisolasi bagian dari sistem listrik untuk tujuan pemeliharaan atau perbaikan.
3Indikator visual: Loadbuster memiliki indikator visual yang menunjukkan apakah saklar terbuka atau tertutup, sehingga lebih mudah bagi operator untuk mengetahui status sirkuit.
4.Versatilitas: Loadbuster dapat digunakan untuk berbagai aplikasi, termasuk beralih dan mengisolasi sirkuit, serta untuk grounding dan de-energizing peralatan.
5Fitur Keamanan: Loadbuster dirancang dengan fitur keamanan untuk melindungi operator dari bahaya listrik, seperti bahan isolasi yang mencegah kontak tidak sengaja dengan bagian hidup.
6.Gampang Digunakan: Loadbuster dirancang untuk mudah digunakan dan membutuhkan pelatihan minimal untuk dioperasikan.
7Bilah yang dapat dipertukarkan: Loadbuster memiliki bilah yang dapat dipertukarkan yang dapat dengan mudah diganti, memungkinkan fleksibilitas dan fleksibilitas yang lebih besar.
Aplikasi:
1Sistem Distribusi Listrik: Saklar biasanya digunakan dalam jaringan distribusi listrik untuk mengisolasi bagian tertentu dari sirkuit untuk keperluan pemeliharaan, perbaikan, atau pemecahan masalah.Hal ini memungkinkan teknisi untuk bekerja dengan aman pada bagian tertentu dari sistem tanpa mengganggu daya ke seluruh jaringan.
2Substasi: Saklar pemutus tegangan tinggi biasanya digunakan di substasi listrik untuk menyediakan sarana mengisolasi peralatan, seperti trafo atau pemutus sirkuit, dari sumber daya.Mereka mempermudah pemeliharaan, perbaikan, atau penggantian komponen substasi tanpa mempengaruhi pasokan listrik secara keseluruhan.
3Fasilitas Industri: Saklar digunakan di lingkungan industri di mana sirkuit tegangan tinggi satu fase hadir.Hal ini memungkinkan pemutusan aman peralatan atau mesin selama perawatan atau perbaikan, memastikan keselamatan personel dan melindungi peralatan dari kerusakan.
4Sistem Energi Terbarukan: Dalam instalasi energi terbarukan, seperti sistem tenaga surya atau angin,saklar pemutus tegangan tinggi digunakan untuk mengisolasi bagian tertentu dari sistem untuk pekerjaan pemeliharaan atau perbaikan. Mereka menyediakan cara yang aman untuk memutuskan sumber daya dari komponen seperti inverter, baterai, atau titik koneksi jaringan.
5.Pengujian dan Pengukuran: Saklar pemutus tegangan tinggi sering digunakan dalam aplikasi pengujian dan pengukuran.Hal ini memungkinkan untuk isolasi bagian tertentu dari sirkuit untuk melakukan pengukuran yang akurat, analisis, atau tes diagnostik tanpa gangguan dari komponen yang terhubung lainnya.
Operasi:
1Menutup saklar: Ketika saklar ditutup, dua bagian konduktif sirkuit dihubungkan satu sama lain, memungkinkan arus listrik mengalir melalui sirkuit.
2Membuka saklar: Ketika saklar dibuka, celah udara dibuat antara dua bagian konduktif sirkuit, secara efektif mengisolasi bagian dari sisa sistem.Ini biasanya dilakukan untuk memungkinkan pemeliharaan, perbaikan, atau pekerjaan pengujian harus dilakukan dengan aman.
3.Pembatas Sirkuit: Sebelum pekerjaan dapat dilakukan pada bagian terisolasi dari sirkuit, penting untuk membatas sirkuit untuk mencegah setiap muatan listrik residual dari membangun.Ini biasanya dilakukan dengan menggunakan saklar bumi atau elektroda grounding.
Penting untuk dicatat bahwa pengoperasian saklar isolasi tegangan tinggi hanya dapat dilakukan oleh personel yang terlatih dan berkualitas,karena mereka dapat menimbulkan risiko serius kejutan listrik atau cedera jika ditangani dengan salahSelain itu, penting untuk mengikuti semua prosedur dan pedoman keselamatan saat bekerja dengan peralatan tegangan tinggi, termasuk memakai pakaian dan peralatan pelindung yang tepat,menggunakan alat terisolasi, dan memastikan bahwa area itu bebas dari bahan mudah terbakar atau peledak.
Kolokasi:
Hubungan antara pemutus sirkuit vakum luar dan isolator pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:
Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau dalam hal kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.
Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolator pemutus sering dikoordinasi untuk bekerja sama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.
Keamanan dan pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
| 80 |
