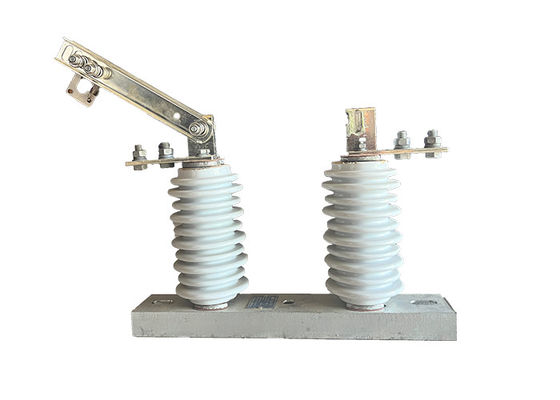

GW9-10/630A High Voltage DC Disconnect Switch Reset Otomatis Dipasang di Lini Listrik Udara Untuk Perlindungan

GW9-10/630A High Voltage DC Disconnect Switch Reset Otomatis Dipasang di Lini Listrik Udara Untuk Perlindungan

Deskripsi produk:

Saklar isolasi tegangan tinggi adalah komponen penting dalam sistem transmisi dan distribusi listrik,karena memungkinkan pengasingan bagian tertentu dari jaringan untuk pekerjaan pemeliharaan atau perbaikanMereka juga dapat digunakan untuk mengisolasi bagian-bagian jaringan jika terjadi kesalahan atau kondisi abnormal lainnya.

Saklar ini dirancang untuk menangani tegangan tinggi dan arus, dan biasanya dibangun dari bahan tahan lama dan kuat seperti stainless steel, aluminium atau tembaga.Mereka dirancang untuk menahan kondisi lingkungan yang keras, seperti suhu ekstrim, angin kencang, dan hujan lebat.

Ada beberapa jenis saklar isolator tegangan tinggi, termasuk saklar air-break, saklar terendam minyak, dan saklar terisolasi gas.dan mereka bekerja dengan menggunakan satu set kontak yang secara fisik terpisah ketika saklar dibukaSaklar yang terendam minyak biasanya digunakan dalam aplikasi tegangan tinggi dan diisi dengan minyak untuk mencegah busur ketika saklar dibuka.Saklar terisolasi gas menggunakan gas sulfur hexafluoride untuk mengisolasi kontak saklar, yang memungkinkan desain switch yang lebih kecil dan lebih kompak.

Saklar isolasi tegangan tinggi harus dioperasikan dan dipelihara oleh personel yang berkualitas yang telah menerima pelatihan yang tepat.termasuk penggunaan peralatan perlindungan pribadi yang tepat dan mengikuti prosedur penguncian/tag-out untuk mencegah energi yang tidak disengaja dari peralatanPemeliharaan dan pengujian switch isolasi tegangan tinggi secara teratur juga penting untuk memastikan bahwa mereka berfungsi dengan baik dan aman digunakan.

Hubungan dengan pemutus sirkuit vakum luar ruangan:

Hubungan antara pemutus sirkuit vakum luar dan isolator pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau dalam hal kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolator pemutus sering dikoordinasi untuk bekerja sama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

Keamanan dan pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.

1Ketika isolator listrik HV berada di posisi tertutup, kontak isolator saling berhubungan, memungkinkan arus mengalir melalui sirkuit.Isolator listrik HV ditutup dengan mengoperasikan isolator secara manual atau jarak jauh, tergantung pada jenis isolasi listrik HV.

2Untuk mengisolasi bagian dari sistem listrik, isolasi listrik HV harus dibuka.Hal ini biasanya dilakukan dengan manual atau jarak jauh mengoperasikan isolator untuk memisahkan kontak dan mengganggu aliran arus melalui sirkuit.

3Setelah isolator listrik HV dibuka, bagian dari sistem listrik yang terhubung ke isolator diisolasi dari sisa sistem.Hal ini memungkinkan pekerjaan pemeliharaan atau perbaikan untuk dilakukan dengan aman pada sirkuit terisolasi.

4Ketika pekerjaan pemeliharaan atau perbaikan selesai, isolator listrik HV dapat ditutup untuk mengembalikan daya ke sirkuit yang terisolasi.Hal ini dilakukan dengan manual atau jarak jauh mengoperasikan isolator untuk menghubungkan kontak dan mengembalikan aliran arus melalui sirkuit.

Keuntungan:

1Struktur sederhana: Saklar isolasi dirancang dengan struktur yang sederhana, membuatnya mudah dipahami dan dioperasikan.

Perawatan rendah: Karena desain dan konstruksi, saklar isolasi membutuhkan perawatan minimal, mengurangi kebutuhan untuk inspeksi dan perbaikan yang sering.

2Linearitas pemecahan dan penutupan yang tinggi: Saklar isolasi memiliki linearitas pemecahan dan penutupan yang sangat baik, memastikan operasi yang lancar dan dapat diandalkan selama operasi switching.

3Keandalan tinggi: Saklar dibangun untuk memberikan kinerja yang dapat diandalkan, meminimalkan risiko kerusakan atau kegagalan selama operasi.

4Bandingkan dengan standar internasional: Saklar isolasi seri GW9-12 ((W) memenuhi atau melebihi tingkat produk serupa baik di dalam negeri maupun internasional,memastikan kompatibilitas dan daya saing di pasar.

Tips Keamanan:

1Melakukan pengujian rutin dan pemeliharaan pada saklar untuk memastikan fungsinya yang tepat. Ini termasuk menguji ketahanan isolasi saklar, memverifikasi operasi interlock keamanan,dan memeriksa adanya pemanasan atau getaran yang tidak normal.

2Mengimplementasikan prosedur penguncian / tagout sebelum melakukan pemeliharaan atau perbaikan pada saklar.Prosedur ini melibatkan mengunci dan menandai saklar untuk mencegah energi yang tidak disengaja saat pekerjaan sedang dilakukan, memberikan lapisan keamanan tambahan.

3Memberikan pelatihan yang memadai kepada personel yang akan mengoperasikan atau bekerja pada switch.serta potensi bahaya yang terkait dengan pergantian.

4Mengimplementasikan sistem manajemen keselamatan yang komprehensif yang mencakup audit keamanan secara teratur, penilaian bahaya, dan pelaporan insiden.Pendekatan proaktif untuk keselamatan ini membantu mengidentifikasi dan mengatasi potensi risiko sebelum mereka menyebabkan kecelakaan atau cedera.

5Memastikan sistem ventilasi dan pendinginan yang tepat berada di tempat untuk saklar isolasi tegangan tinggi yang terletak di ruang tertutup atau terbatas. 6.Ventilasi yang memadai membantu menghilangkan panas dan mencegah saklar terlalu panas, yang dapat menyebabkan kerusakan atau bahkan kebakaran.

Kondisi:

1. Ketinggian tidak melebihi 1000m

2.Suhu udara sekitar: Maksimum + 40'C; Minimum:Area Umum -30'C, Paramos -40 C;

3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);

4. Intensitas gempa tidak melebihi 8 derajat;

5.Situasi kerja tanpa getaran keras yang sering;

6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu

dan bahan peledak dan korosif lainnya yang sangat mempengaruhi kemampuan isolasi dan konduksi isolator

7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan kebakaran

Parameter teknis:
