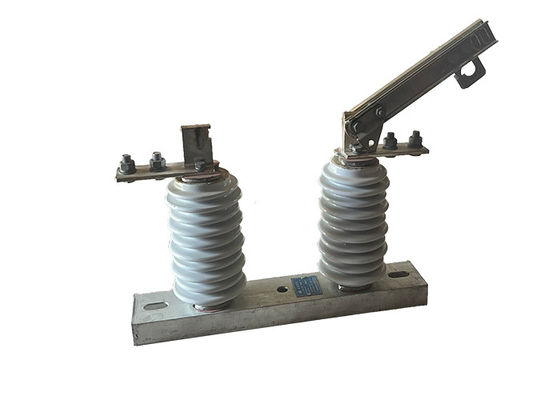

Pengganti Isolator Tegangan Tinggi dengan Kinerja Stabil Keselamatan keseluruhan Dengan Pemutus Sirkuit Vakum Luar
Deskripsi produk:
Saklar isolator tegangan tinggi listrik, juga dikenal sebagai saklar pemutus tegangan tinggi atau isolator, adalah saklar khusus yang digunakan dalam sistem transmisi dan distribusi daya tegangan tinggi.Tujuan utamanya adalah untuk menyediakan sarana untuk mengisolasi bagian tertentu dari sistem listrik untuk pemeliharaan, perbaikan, atau tujuan keamanan.
Saklar isolasi tegangan tinggi bekerja dengan secara fisik membuka atau menutup sirkuit listrik.menyambungkan sirkuit ke sumber dayaSebaliknya, ketika saklar dibuka, itu mengganggu aliran arus, secara efektif memutuskan sirkuit dari sumber listriknya.
Saklar isolasi tegangan tinggi biasanya dipasang di titik-titik strategis dalam sistem listrik, yang memungkinkan isolasi bagian atau peralatan tertentu untuk pemeliharaan, perbaikan,atau tujuan keamananMereka sering digunakan bersama dengan perangkat perlindungan lainnya, seperti pemutus sirkuit dan sekering, untuk memastikan keamanan dan keandalan keseluruhan sistem listrik tegangan tinggi.
Fitur:
1Konstruksi: Saklar isolator tegangan tinggi dirancang untuk menangani tingkat tegangan tinggi yang biasanya ditemukan dalam sistem transmisi dan distribusi.Mereka dibangun dengan bahan yang kokoh dan tahan lama untuk menahan tegangan listrik dan kondisi lingkungan dari instalasi luar ruangan.
2Isolasi: Saklar isolasi dilengkapi dengan bahan isolasi yang tepat untuk memastikan operasi yang aman pada tingkat tegangan tinggi.Kontak switch dan komponen lainnya dirancang untuk memberikan isolasi listrik yang cukup untuk mencegah busur atau flashover selama operasi membuka atau menutup.
3Indikasi yang terlihat: Saklar isolasi tegangan tinggi seringkali menggabungkan indikator yang terlihat untuk memberikan indikasi yang jelas tentang status mereka.Hal ini memungkinkan operator untuk secara visual mengkonfirmasi apakah saklar berada di posisi terbuka atau tertutup, memastikan isolasi dan langkah-langkah keamanan yang tepat.
4Operasi manual: Saklar isolasi biasanya dioperasikan secara manual menggunakan pegangan berputar atau mekanisme tuas. Operator secara fisik memutar pegangan atau tuas untuk membuka atau menutup saklar,yang memungkinkan kontrol atas konektivitas sirkuit.
5Interlock keamanan: Dalam beberapa kasus, saklar isolasi tegangan tinggi dapat dilengkapi dengan interlock keamanan. interlock ini memastikan bahwa kondisi tertentu dipenuhi sebelum saklar dapat dioperasikan,seperti memverifikasi bahwa sirkuit dimatikan atau bahwa prosedur keselamatan yang tepat diikuti.
6.Pengabungan: Saklar isolasi mungkin memiliki ketentuan untuk pengabungan sirkuit yang terputus.Ini membantu untuk melepaskan energi listrik residu dan menyediakan langkah-langkah keamanan tambahan untuk personel pemeliharaan yang bekerja di sistem.
Operasi:
1 Persiapan: Sebelum mengoperasikan saklar, sirkuit harus dipadamkan dan diikat dengan baik untuk mencegah bahaya listrik.Saklar harus diperiksa untuk tanda-tanda kerusakan atau keausan.
2 Menutup saklar: Untuk menutup saklar, operator secara manual atau jarak jauh menggerakkan pegangan saklar atau tuas kontrol ke posisi tertutup.memungkinkan arus mengalir melalui sirkuit.
3 Membuka saklar: Untuk membuka saklar, operator secara manual atau jarak jauh menggerakkan pegangan saklar atau tuas kontrol ke posisi terbuka.Mengganggu aliran arus.
4 Pengelolaan busur: Ketika saklar dibuka, busur listrik dapat terjadi antara kontak, yang dapat berbahaya dan menyebabkan kerusakan pada saklar.saklar dapat dilengkapi dengan perangkat seperti lemparan busur atau kumparan ledakan.
5 Keamanan: Operator switch pemutus tegangan tinggi harus mengikuti prosedur keselamatan yang tepat untuk mencegah bahaya listrik.dan mengikuti prosedur lock-out/tag-out.
Struktur:
1Tubuh Isolator Porselen: Tubuh isolator adalah komponen utama dari isolator, dan biasanya terbuat dari porselen kekuatan tinggi.Ini dirancang untuk menyediakan isolasi listrik antara konduktor dan struktur pendukung, dan dibentuk menjadi bentuk dan ukuran yang diinginkan.
2Fittings Metal End: Fittings ujung logam yang dipasang pada tubuh isolasi dan menyediakan sarana untuk menghubungkan isolasi ke konduktor dan struktur pendukung.Mereka biasanya terbuat dari baja galvanis atau bahan tahan korosi lainnya, dan dapat dirancang dengan fitur khusus seperti celah atau sendi bola dan soket untuk pemasangan yang mudah.
3Komposisi penyegelan: Komposisi penyegelan digunakan untuk menyegel sendi antara tubuh isolator dan fittings ujung logam, mencegah kelembaban dan kontaminan memasuki bagian dalam isolator.
4Hardware: Hardware seperti baut, kacang, dan washer digunakan untuk mengamankan fittings ujung logam ke tubuh insulator dan struktur pendukung.
Tutup Fitting: Tutup Fitting digunakan untuk melindungi fittings ujung logam dari korosi dan kerusakan, dan dapat terbuat dari plastik atau bahan lain.
5Fitur tambahan: Tergantung pada aplikasi spesifik, isolasi listrik tegangan tinggi porselen dapat dirancang dengan fitur tambahan seperti penghalang isolasi, lubang busur,dan saklar bumi untuk meningkatkan kinerja dan keselamatan mereka.
Kondisi:
1. Ketinggian maksimum untuk pemasangan tidak boleh melebihi 1000m.
2.Suhu udara sekitar tidak boleh melebihi +40'C, dan di daerah umum, tidak boleh turun di bawah -30'C. Di daerah Paramos, tidak boleh turun di bawah -40'C.
3Tekanan angin tidak boleh melebihi 700Pa, yang sesuai dengan kecepatan angin 34m/s.
4Isolator harus mampu menahan gempa bumi hingga 8 derajat intensitas.
5Isolator harus dipasang di tempat yang tidak memiliki getaran yang sering dan keras.
6Untuk isolator tipe biasa, mereka harus disimpan jauh dari gas, asap, deposisi kimia, kabut semprot garam, debu,dan bahan peledak dan korosif lainnya yang dapat sangat mempengaruhi kemampuan isolasi dan konduktivitas isolator.
7Isolator jenis anti polusi cocok untuk digunakan di area konduksi yang sangat kotor, tetapi mereka tidak boleh dipasang di area dengan bahan peledak atau penyebab kebakaran.
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
| 80 |
