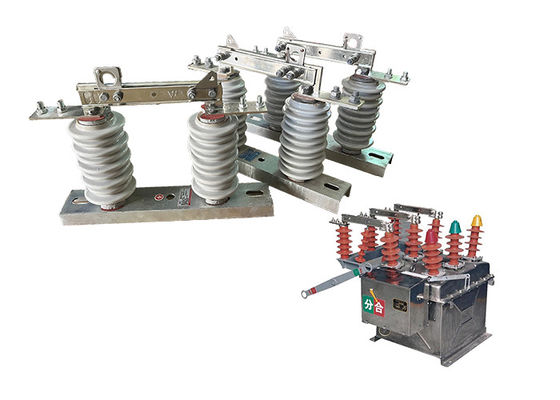

630 Amp High Voltage Isolator Switch Vcb Overhead Disconnect Switch Koordinasi dengan Vacuum Circuit Breaker

630 Amp High Voltage Isolator Switch Vcb Overhead Disconnect Switch Koordinasi dengan Vacuum Circuit Breaker

Deskripsi produk:

Saklar isolator tegangan tinggi, juga dikenal sebagai saklar pemutus atau saklar isolator, dirancang khusus untuk memutus atau mengisolasi bagian dari sirkuit listrik dari sumber listriknya.Hal ini memberikan istirahat fisik dalam sirkuit, memungkinkan personel pemeliharaan untuk bekerja pada peralatan dengan aman tanpa risiko sengatan listrik.
Dalam sistem tenaga tegangan tinggi, switch isolator tegangan tinggi dan pemutus sirkuit vakum sering dikoordinasikan untuk bekerja bersama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.
Saklar isolasi tegangan tinggi memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan yang de-energized dan aman untuk bekerja pada.

Fitur:

1.Rating Tegangan Tinggi: Saklar isolator tegangan tinggi dirancang untuk menahan tegangan tinggi, biasanya berkisar dari beberapa ribu volt hingga beberapa ratus ribu volt.

2Konstruksi yang kokoh: Saklar isolator tegangan tinggi biasanya terbuat dari bahan yang sangat tahan terhadap lengkungan listrik, korosi, dan bentuk kerusakan lainnya, seperti porselen atau polimer.

3.Arc Chutes: Banyak saklar isolator tegangan tinggi dirancang dengan saklar busur, yang membantu menghilangkan panas yang dihasilkan oleh busur listrik dan mencegah kerusakan pada saklar.

4. Earth Switch: Beberapa high voltage isolator switch dilengkapi dengan earth switch, yang memberikan tingkat keamanan tambahan dengan mendasarkan bagian sirkuit yang terisolasi.

5.Mekanisme interlocking: Untuk mencegah penutupan secara tidak sengaja switch selama pekerjaan pemeliharaan dilakukan,banyak saklar isolasi tegangan tinggi dilengkapi dengan mekanisme penguncian yang mencegah saklar ditutup sampai semua prosedur keamanan telah diikuti.

6Indikator visual: Saklar isolasi tegangan tinggi juga dapat mencakup indikator visual, seperti lampu atau bendera,yang memberikan indikasi yang jelas apakah saklar berada di posisi terbuka atau tertutup.

Aplikasi:

1Pemeliharaan dan Perbaikan: Saklar isolator tegangan tinggi biasanya digunakan untuk mengisolasi dan mendasarkan saluran distribusi listrik untuk kegiatan pemeliharaan dan perbaikan.Hal ini memungkinkan personel pemeliharaan untuk bekerja dengan aman pada peralatan bertenaga tanpa risiko sengatan listrik.

2Respon darurat: Saklar isolasi tegangan tinggi dapat digunakan dalam situasi darurat, seperti pemadaman listrik atau bencana alam,untuk mengisolasi dan tanah saluran distribusi listrik dan mengembalikan daya dengan aman.

3. Operasi Switch: High-voltage isolator switch dapat digunakan untuk membuka atau menutup switch dan melakukan operasi switch lainnya pada jalur distribusi listrik.

Operasi:

1Ketika saklar isolator tegangan tinggi berada di posisi tertutup, kontak isolator saling berhubungan, memungkinkan arus mengalir melalui sirkuit.Isolator listrik HV ditutup dengan mengoperasikan isolator secara manual atau jarak jauh, tergantung pada jenis isolasi listrik HV.

2Untuk mengisolasi bagian dari sistem listrik, saklar isolasi tegangan tinggi harus dibuka.Hal ini biasanya dilakukan dengan manual atau jarak jauh mengoperasikan isolator untuk memisahkan kontak dan mengganggu aliran arus melalui sirkuit.

3Setelah isolator listrik HV dibuka, bagian dari sistem listrik yang terhubung ke isolator diisolasi dari sisa sistem.Hal ini memungkinkan pekerjaan pemeliharaan atau perbaikan untuk dilakukan dengan aman pada sirkuit terisolasi.

4Ketika pekerjaan pemeliharaan atau perbaikan selesai, saklar isolator tegangan tinggi dapat ditutup untuk mengembalikan daya ke sirkuit terisolasi.Hal ini dilakukan dengan manual atau jarak jauh mengoperasikan isolator untuk menghubungkan kontak dan mengembalikan aliran arus melalui sirkuit.

Kondisi:

1. Ketinggian maksimum untuk pemasangan tidak boleh melebihi 1000m.

2.Suhu udara sekitar tidak boleh melebihi +40'C, dan di daerah umum, tidak boleh turun di bawah -30'C. Di daerah Paramos, tidak boleh turun di bawah -40'C.

3Tekanan angin tidak boleh melebihi 700Pa, yang sesuai dengan kecepatan angin 34m/s.

4Isolator harus mampu menahan gempa bumi hingga 8 derajat intensitas.

5Isolator harus dipasang di tempat yang tidak memiliki getaran yang sering dan keras.

6Untuk isolator tipe biasa, mereka harus disimpan jauh dari gas, asap, deposisi kimia, kabut semprot garam, debu,dan bahan peledak dan korosif lainnya yang dapat sangat mempengaruhi kemampuan isolasi dan konduksi isolasi.

7Isolator jenis anti polusi cocok untuk digunakan di area konduksi yang sangat kotor, tetapi mereka tidak boleh dipasang di area dengan bahan peledak atau penyebab kebakaran.

Parameter teknis:
