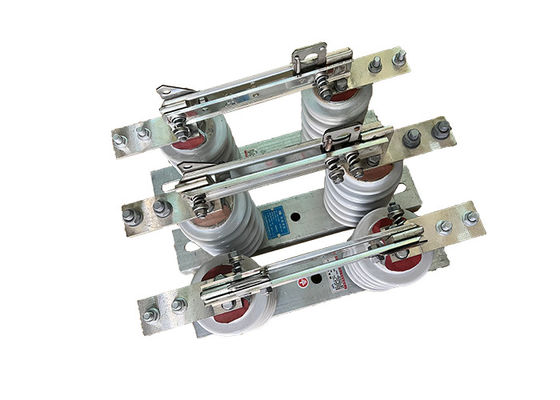

630A-1250A High Voltage Industrial Isolator Switch Group Disconnect Switches Mudah Instalasi Digunakan dalam Sistem Daya
Deskripsi produk:
Saklar isolator tegangan tinggi adalah jenis saklar listrik yang digunakan dalam sistem listrik untuk memutuskan sekumpulan sirkuit dari sisanya.Ini biasanya digunakan dalam sistem distribusi tegangan rendah untuk mengisolasi sekelompok sirkuit untuk pemeliharaan atau pekerjaan perbaikan.
Saklar isolator tegangan tinggi dirancang untuk menangani beberapa sirkuit secara bersamaan, menjadikannya cara yang efisien dan nyaman untuk mengisolasi sekelompok sirkuit.Mereka biasanya dipasang pada struktur pendukung dan terdiri dari satu set kontak stasioner dan bergerak yang dipisahkan oleh celah udaraKetika saklar isolator tegangan tinggi dibuka, kontak dipisahkan, mengganggu aliran arus melalui sirkuit dan mengisolasi mereka dari sisa sistem.
Hal ini juga dirancang untuk beroperasi dengan aman dan andal dalam berbagai kondisi lingkungan,dan mereka tunduk pada pengujian yang ketat dan persyaratan sertifikasi untuk memastikan kinerja dan keselamatan merekaHal ini merupakan komponen penting dari keamanan dan keandalan sistem listrik, yang memungkinkan pekerjaan pemeliharaan atau perbaikan untuk dilakukan dengan aman pada sekelompok sirkuit tanpa mengganggu sisa sistem.
Aplikasi:
1.Isolasi:Ketika saklar isolasi berada di posisi terbuka, itu menciptakan celah fisik dalam sirkuit listrik, yang secara listrik mengisolasi bagian dari jalur transmisi di kedua sisi saklar.Ini mencegah energi listrik dari mengalir melalui jalur, yang dapat membantu melindungi dari kerusakan pada peralatan di hulu switch.
2. Perlindungan tegangan:Saklar isolasi sering digunakan bersama dengan penangguhan gelombang, yang dirancang untuk melindungi dari lonjakan tegangan yang disebabkan oleh petir atau gangguan listrik lainnya.Kombinasi saklar pengisolasi dan penyekat gelombang membantu melindungi dari kerusakan pada peralatan dengan mengalihkan energi listrik berlebih dari jalur transmisi.
3.Keamanan pemeliharaan:Dengan memberikan istirahat yang terlihat di jalur transmisi, saklar isolasi membantu memastikan bahwa personel pemeliharaan dapat bekerja dengan aman di jalur tanpa risiko sengatan listrik.Ini membantu melindungi peralatan dan orang-orang yang bekerja di dalamnya.
Fitur:
1.Rating Tegangan Tinggi: Saklar isolator tegangan tinggi dirancang untuk menahan tegangan tinggi, biasanya berkisar dari beberapa ribu volt hingga beberapa ratus ribu volt.
2Konstruksi yang kokoh: Saklar isolator tegangan tinggi biasanya terbuat dari bahan yang sangat tahan terhadap lengkungan listrik, korosi, dan bentuk kerusakan lainnya, seperti porselen atau polimer.
3.Arc Chutes: Banyak saklar isolator tegangan tinggi dirancang dengan saklar busur, yang membantu menghilangkan panas yang dihasilkan oleh busur listrik dan mencegah kerusakan pada saklar.
4. Earth Switch: Beberapa high voltage isolator switch dilengkapi dengan earth switch, yang memberikan tingkat keamanan tambahan dengan mendasarkan bagian sirkuit yang terisolasi.
5.Mekanisme interlocking: Untuk mencegah penutupan secara tidak sengaja switch selama pekerjaan pemeliharaan dilakukan,banyak saklar isolasi tegangan tinggi dilengkapi dengan mekanisme penguncian yang mencegah saklar ditutup sampai semua prosedur keamanan telah diikuti.
6Indikator visual: Saklar isolasi tegangan tinggi juga dapat mencakup indikator visual, seperti lampu atau bendera,yang memberikan indikasi yang jelas apakah saklar berada di posisi terbuka atau tertutup.
Risiko keamanan:
1Sok listrik: Saklar pemutus tegangan tinggi dapat memberikan kejutan listrik yang berpotensi mematikan jika tidak ditangani dengan benar.Hal ini dapat terjadi jika saklar tidak terisolasi dengan benar sebelum dibuka atau jika ada kesalahan pada peralatan.
2Arc flash: Ketika high voltage disconnect switch dibuka, arc flash dapat terjadi, yang dapat melepaskan sejumlah besar energi dalam bentuk panas, cahaya, dan tekanan.kerusakan mata, dan luka lainnya.
3Gagalnya peralatan: Saklar pemutus tegangan tinggi dapat gagal jika tidak dirawat dengan baik atau jika terlalu banyak beban. Hal ini dapat menyebabkan kerusakan peralatan, kebakaran listrik, dan bahaya lainnya.
4Batar lingkungan: Saklar pemutus tegangan tinggi seringkali terletak di lingkungan luar ruangan, di mana mereka dapat terkena kondisi cuaca ekstrem, seperti angin kencang, hujan lebat,dan petir yang melanda.Kondisi ini dapat menciptakan risiko keamanan tambahan bagi personel yang mengoperasikan atau memelihara peralatan.
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
| 80 |
