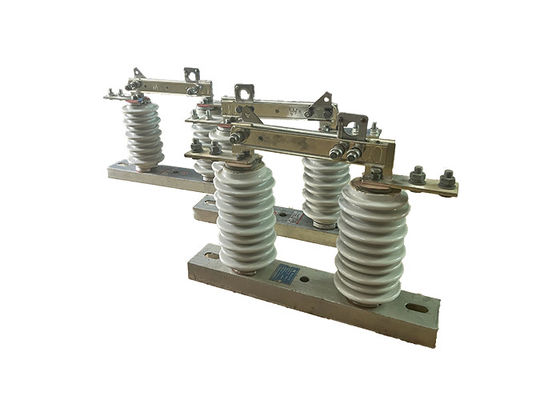

Single Phase High Voltage Isolator Switch Porcelain Outdoor Vacuum Circuit Breaker 1250A 12kV Untuk Substation
Deskripsi produk:
High Voltage Isolator Switch adalah jenis perangkat portabel yang digunakan untuk mengisolasi dan mendasarkan saluran distribusi listrik untuk pemeliharaan, perbaikan, atau tujuan darurat.Ini adalah alat serbaguna yang dapat digunakan dalam berbagai aplikasi, termasuk saluran distribusi udara, substasiun, dan fasilitas industri.
Isolator Switch dirancang untuk dioperasikan oleh satu orang, membuatnya mudah digunakan dan manuver.yang dapat diperpanjang untuk mencapai peralatan listrik, dan serangkaian perlengkapan yang dapat dipertukarkan, yang memungkinkan pengguna untuk melakukan berbagai tugas, seperti membuka atau menutup saklar dan jalur grounding.
Saklar isolasi dirancang untuk memberikan istirahat yang terlihat dalam sirkuit listrik, yang membantu melindungi dari kontak tidak sengaja dengan peralatan bertenaga.Ini juga dirancang untuk menahan kondisi lingkungan yang keras, seperti angin kencang, hujan, dan salju, membuatnya cocok untuk digunakan di lingkungan luar ruangan.
Kondisi:
1. Ketinggian maksimum untuk pemasangan tidak boleh melebihi 1000m.
2.Suhu udara sekitar tidak boleh melebihi +40'C, dan di daerah umum, tidak boleh turun di bawah -30'C. Di daerah Paramos, tidak boleh turun di bawah -40'C.
3Tekanan angin tidak boleh melebihi 700Pa, yang sesuai dengan kecepatan angin 34m/s.
4Isolator harus mampu menahan gempa bumi hingga 8 derajat intensitas.
5Isolator harus dipasang di tempat yang tidak memiliki getaran yang sering dan keras.
6Untuk isolator tipe biasa, mereka harus disimpan jauh dari gas, asap, deposisi kimia, kabut semprot garam, debu,dan bahan peledak dan korosif lainnya yang dapat sangat mempengaruhi kemampuan isolasi dan konduktivitas isolator.
7Isolator jenis anti polusi cocok untuk digunakan di area konduksi yang sangat kotor, tetapi mereka tidak boleh dipasang di area dengan bahan peledak atau penyebab kebakaran.
Operasi:
1- Menutup Switch:Ketika saklar ditutup, dua bagian konduktif sirkuit saling bersentuhan, memungkinkan arus listrik mengalir melalui sirkuit.
2.Membuka Switch:Ketika saklar dibuka, celah udara dibuat antara dua bagian konduktif sirkuit, secara efektif mengisolasi bagian dari sisa sistem.Ini biasanya dilakukan untuk memungkinkan pemeliharaan, perbaikan, atau pekerjaan pengujian harus dilakukan dengan aman.
3.Mengatalkan Sirkuit:Sebelum pekerjaan apa pun dapat dilakukan pada bagian sirkuit yang terisolasi, penting untuk mendaratkan sirkuit untuk mencegah setiap muatan listrik residual dari membangun.Ini biasanya dilakukan dengan menggunakan saklar bumi atau elektroda grounding.
Penting untuk dicatat bahwa pengoperasian saklar isolasi tegangan tinggi hanya dapat dilakukan oleh personel yang terlatih dan berkualitas,karena mereka dapat menimbulkan risiko serius kejutan listrik atau cedera jika ditangani dengan salahSelain itu, penting untuk mengikuti semua prosedur dan pedoman keselamatan saat bekerja dengan peralatan tegangan tinggi, termasuk memakai pakaian dan peralatan pelindung yang tepat,menggunakan alat terisolasi, dan memastikan bahwa area itu bebas dari bahan mudah terbakar atau peledak.
Fitur:
1Isolasi: Saklar digunakan untuk mengisolasi satu fase dari sistem listrik untuk keperluan pemeliharaan atau perbaikan.
2.Rating Tegangan Tinggi: Saklar ini dirancang untuk menangani tingkat tegangan tinggi, biasanya berkisar dari beberapa kilovolt hingga beberapa ratus kilovolt.
3Operasi manual: Saklar dioperasikan secara manual dengan menggunakan tongkat kait atau tuas. Operator harus dilatih dalam pengoperasian saklar yang aman.
4Indikator visual: Beberapa saklar memiliki indikator visual yang menunjukkan apakah saklar terbuka atau tertutup, sehingga lebih mudah bagi operator untuk mengetahui status sirkuit.
5Ketahanan: Saklar ini dirancang untuk menahan kondisi lingkungan yang keras, seperti suhu ekstrim, kelembaban, dan zat korosif.
6Fitur Keamanan: Saklar dirancang dengan fitur keamanan untuk melindungi operator dari bahaya listrik, seperti bahan isolasi yang mencegah kontak tidak sengaja dengan bagian hidup.
7.Ukuran kompak: Saklar isolasi tegangan tinggi satu fase biasanya berukuran kompak dan dapat dipasang di ruang sempit.
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
| 80 |
