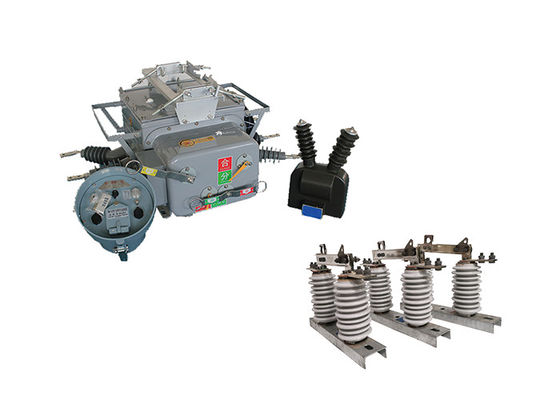

ZW20-12(F) Pemutus sirkuit vakum batas listrik 180kg dengan pemutus isolasi porselen

ZW20-12(F) Pemutus sirkuit vakum batas listrik 180kg dengan pemutus isolasi porselen

Deskripsi produk:


ZW20-12(F) Outdoor Vacuum Circuit Breaker adalah perangkat serbaguna dan cerdas yang menggabungkan fungsi pemutus vakum, saklar beban vakum, penutup ulang, dan seksionalizer.Hal ini dirancang untuk digunakan dalam jaringan distribusi 10kV dan 13kV, khususnya di jaringan listrik kota dan pedesaan.
Komponen utama pemutus sirkuit ZW20-12 ((F) meliputi pemutus vakum, pengontrol CH-40, dan trafo tegangan eksternal.Pemutus vakum bertanggung jawab untuk mengganggu dan membuat sirkuit listrik, sementara pengontrol CH-40 menyediakan fungsi perlindungan dan kontrol yang cerdas.



Karakteristik pengontrol:

1. Dengan 485 / 232 komunikasi antarmuka, atau melalui serat optik, nirkabel remote monitoring; Fungsi akselerasi setelah menutup kembali; ketika saklar berat,Pengecatan akselerasi otomatis dalam kasus kesalahan permanen;
2.Remote switch, harus mempercepat pemicu:
3.Tiga penutupan / penutupan manual untuk mempercepat tersandung, dan penutupan penutupan kembali: Pengguna mengirim daya setelah memperbaiki jalur, jika ia lupa untuk menghapus grounding g waktu penundaan dapat disesuaikan;
4.Sirkuit penutupan lompat mengadopsi desain anti-misoperation dan memiliki fungsi anti-lompat;
5. arus berurutan nol dapat membedakan antara kesalahan di dalam dan di luar zona;
6Saklar remote control dirancang untuk mencegah kesalahan operasi.



Aplikasi:


1.Switch pemutus dan switch kontak: Pemutus sirkuit ZW20-12 ((F) dapat digunakan sebagai switch pemutus atau switch kontak dalam konfigurasi jaringan cincin sistem distribusi listrik.Hal ini memungkinkan pembukaan dan penutupan sirkuit selama pemeliharaan atau kondisi kesalahan.
2.Automatic Switch Device: Ini berfungsi sebagai perangkat switch otomatis, yang memungkinkan implementasi switching beban dalam konfigurasi jaringan ring.Fitur ini meningkatkan fleksibilitas dan efisiensi distribusi listrik.
3.Boundary Switch: Dalam jalur cabang dari catu daya, pemutus sirkuit ZW20-12 ((F) dapat berfungsi sebagai switch batas atau "watchdog." Ini membantu dalam memantau dan melindungi saluran cabang dari kesalahan dan kondisi abnormal.
4.Recloser dan Sectionalizer: Pemutus sirkuit dapat beroperasi sebagai recloser dan sectionalizer di jaringan distribusi udara.Ini secara otomatis mengembalikan daya setelah kegagalan sementara dan mengisolasi bagian yang rusak untuk meminimalkan dampak pemadaman.



Kondisi lingkungan:

1. Ketinggian: 2000 meter
2.Suhu lingkungan:di luar ruangan -30°C~+55°C
Suhu rata-rata tahunan tertinggi adalah 20°C
Suhu rata-rata harian maksimum adalah 30°C
3Kelembaban relatif: 95% (25°C)
4Kapasitas seismik: akselerasi tingkat tanah 0,3g
Percepatan vertikal tanah 0,15 g
Sementara bertindak untuk tiga gelombang sinus
Faktor keselamatan 1.67
5Intensitas gempa: 7 derajat.
6. Perbedaan suhu harian maksimum:25°C
7.Lokasi pemasangan: di luar ruangan, titik demarkasi tanggung jawab pengguna 10kv
8.Metode grounding: Titik netral tidak menyentuh, grounding arc suppression coil dan grounding resistance rendah



Parameter teknis:



Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.
