High Efficiency High Voltage Vacuum Circuit Breaker 630A/1000A/1250A

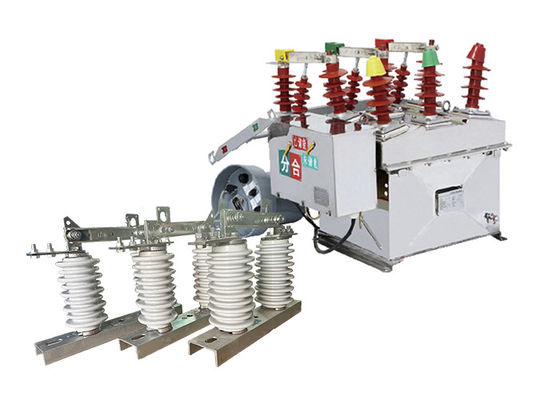

High Efficiency High Voltage Three Pahses Vacuum Circuit Breaker Dipadankan Dengan Portable Outdoor Disconnector Switch

Deskripsi produk:

Pemutus sirkuit vakum tegangan tinggi ZW8-12 dirancang untuk memenuhi standar internasional dan diproduksi menggunakan teknologi canggih.dengan daya nominal hingga 630A, dan arus pemutusan sirkuit pendek hingga 20kA.

Pemutus sirkuit terdiri dari beberapa komponen utama, termasuk pemutus vakum, mekanisme operasi, dan sistem kontrol.Pemutus vakum adalah jantung pemutus sirkuit dan bertanggung jawab untuk mengganggu arus listrikHal ini dirancang untuk beroperasi dalam vakum, yang membantu mencegah busur dan memastikan operasi yang dapat diandalkan.

Mekanisme operasi bertanggung jawab untuk membuka dan menutup pemutus sirkuit dan dapat dioperasikan secara manual atau listrik.Sistem kontrol memantau pemutus sirkuit dan memberikan umpan balik kepada operator, memungkinkan mereka untuk memantau status pemutus dan mendeteksi kesalahan.

Pemutus sirkuit ZW8-12 dirancang untuk sangat dapat diandalkan dan membutuhkan perawatan minimal.membuatnya cocok untuk digunakan dalam berbagai aplikasi.

GW9-10 outdoor dosconnector switch adalah switch listrik yang dirancang untuk mengisolasi bagian dari jaringan atau sistem listrik dari sisanya untuk keperluan pemeliharaan atau perbaikan.Ini biasanya digunakan dalam sistem transmisi dan distribusi tegangan tinggi.

Saklar dirancang untuk membuka dan menutup di bawah kondisi normal atau abnormal, seperti kesalahan atau overcurrent.secara fisik memisahkan bagian dari sistem dari sisa jaringan, mencegah aliran listrik ke bagian itu.

Saklar dosconnector luar biasanya dirancang untuk beroperasi pada tegangan antara 600 volt dan 765.000 volt, dan mereka dapat dioperasikan secara manual atau otomatis.Mereka biasanya dipasang di substasiun atau di tiang listrik, dan merupakan komponen penting dari infrastruktur jaringan listrik.

Penting untuk mengikuti prosedur keselamatan yang tepat ketika bekerja dengan saklar pemutus tegangan tinggi, karena mereka bisa berbahaya jika tidak ditangani dengan benar.Hanya personel yang berkualitas dan terlatih yang diizinkan untuk mengoperasikan dan memelihara peralatan tegangan tinggi.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.

Fitur:

Fungsi pengukuran
1Ini mencatat tegangan, arus, dan data operasi lainnya, serta catatan peristiwa.

Fungsi FTU
1.Ini dapat mencapai empat fungsi remote control, telemetri, remote signaling, dan remote adjustment.
2Ini termasuk remote control, monitoring jarak jauh berbagai keadaan, tampilan jarak jauh dari berbagai nilai pengukuran dan catatan peristiwa, dan penyesuaian jarak jauh dari berbagai nilai yang ditetapkan.

Antarmuka dan protokol komunikasi
1 Kontroler dilengkapi dengan satu antarmuka data dan protokol komunikasi jarak jauh standar, mendukung berbagai metode komunikasi seperti serat, kabel, dan nirkabel,berfungsi sebagai terminal jarak jauh dalam sistem otomatisasi distribusi listrik.

Fungsi remote control
1.Ini dapat dilengkapi dengan remote controller nirkabel untuk mencapai operasi remote pembukaan dan penutupan di jarak dekat, dengan operasi yang aman dan dapat diandalkan.

Baterai cadangan
1.Ini dapat dilengkapi dengan baterai cadangan untuk mempertahankan operasi normal selama 12 jam setelah kehilangan AC.

Fungsi perlindungan switch daya ganda
1.Ini memiliki kontrol mutual daya ganda, dengan fungsi penundaan otomatis pada saat power on dan fungsi delay trip otomatis pada saat power off.
2Sisi keluar memiliki fungsi tidak menutup ketika ada listrik, dan dua posisi saklar saling terkunci.

secara otomatis membersihkan kesalahan, mengisolasi area kesalahan, mentransfer daya secara otomatis, dan mengembalikan daya ke area yang tidak cacat.


Kolokasi:

Hubungan antara pemutus sirkuit vakum luar dan isolator pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau dalam hal kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolator pemutus sering dikoordinasi untuk bekerja sama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

Keamanan dan pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.

Aplikasi

1Sistem Distribusi: Pemutus sirkuit ZW8-12 memainkan peran penting dalam mengendalikan dan melindungi sistem distribusi di jaringan listrik 10 kV perkotaan dan pedesaan.Ini bertanggung jawab untuk beralih pada atau mati arus beban, memastikan distribusi listrik yang dapat diandalkan kepada konsumen.

2Substasiun Listrik: Pemutus sering digunakan di substasiun listrik di mana jalur transmisi tegangan tinggi terhubung ke jaringan distribusi.Ini membantu dalam isolasi dan perlindungan peralatan, memungkinkan operasi substasiun yang aman dan efisien.

3.Sistem Tenaga Industri: Industri dengan kebutuhan daya tinggi, seperti pabrik manufaktur, operasi pertambangan, dan proyek infrastruktur skala besar,sering menggunakan pemutus sirkuit ZW8-12 untuk mengontrol dan melindungi sistem daya tegangan tinggi merekaIni membantu dalam mengelola arus beban dan melindungi peralatan dari arus kesalahan sirkuit pendek.

4Sistem Energi Terbarukan: Dengan meningkatnya penggunaan sumber energi terbarukan seperti tenaga angin dan surya,pemutus sirkuit ZW8-12 menemukan aplikasi dalam sistem switchgear tegangan tinggi yang terkait dengan pembangkit energi terbarukanHal ini membantu dalam integrasi energi terbarukan secara efisien ke dalam jaringan dan memastikan operasi yang aman dari fasilitas pembangkit listrik.

5Jaringan utilitas: Perusahaan utilitas listrik mengandalkan pemutus sirkuit ZW8-12 untuk mengelola dan melindungi jaringan transmisi dan distribusi tegangan tinggi mereka.Hal ini berkontribusi pada keandalan dan stabilitas umum dari jaringan utilitas dengan efektif mengendalikan arus beban dan mengganggu kesalahan.

Kondisi:

Suhu sekitar:-40°C~+70°C (suhu rata-rata harian tidak melebihi +40°C)

Ketinggian:> 1000m ((maksimal 3000m)

Kelembaban Lingkungan:Kelembaban relatif rata-rata harian tidak lebih dari 95%, rata-rata relatif bulanan

Tingkat pencemaran:Level IV

Kecepatan Angin Maksimal:700Pa (setara dengan kecepatan angin 35m/s)

Intensitas gempa: 8 tingkat

Parameter teknis:

ZW8-12


GW9-10
