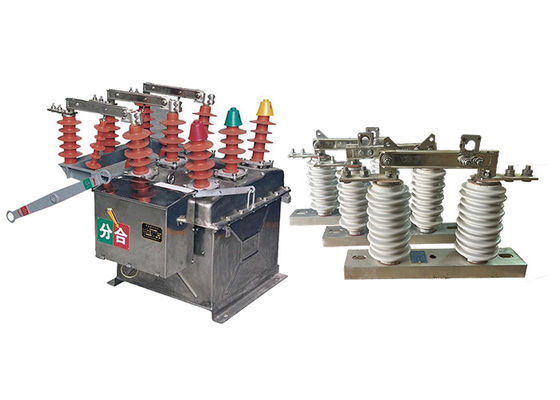

ZW8-12 High Voltage Vacuum Circuit Breaker Untuk Perlindungan Substation Menggunakan GW9-10 Hookstick Operated Switch

ZW8-12 High Voltage Vacuum Circuit Breaker Untuk Perlindungan Substation Menggunakan GW9-10 Hookstick Operated Switch

Deskripsi produk:

Pemutus sirkuit vakum otomatis ZW8-12 dirancang sesuai dengan standar internasional dan diproduksi menggunakan teknologi canggih.dengan daya nominal hingga 630A, dan arus pemutusan sirkuit pendek hingga 20kA.

Pemutus sirkuit terdiri dari beberapa komponen utama, termasuk pemutus vakum, mekanisme pengoperasian, dan sistem kontrol.Pemutus vakum adalah jantung pemutus sirkuit dan bertanggung jawab untuk mengganggu arus listrikHal ini dirancang untuk beroperasi dalam vakum, yang membantu mencegah busur dan memastikan operasi yang dapat diandalkan.

Mekanisme operasi bertanggung jawab untuk membuka dan menutup pemutus sirkuit dan dapat dioperasikan secara manual atau listrik.Sistem kontrol memantau pemutus sirkuit dan memberikan umpan balik kepada operator, memungkinkan mereka untuk memantau status pemutus dan mendeteksi kesalahan.

Pemutus sirkuit ZW8-12 dipasang tiang dirancang untuk sangat andal dan membutuhkan perawatan minimal.membuatnya cocok untuk digunakan dalam berbagai aplikasi.

GW9-10 switch yang dioperasikan dengan hookstick adalah jenis perangkat portabel yang digunakan untuk mengisolasi dan mendasarkan saluran distribusi listrik untuk pemeliharaan, perbaikan, atau tujuan darurat.Ini adalah alat serbaguna yang dapat digunakan dalam berbagai aplikasi, termasuk saluran distribusi udara, substasiun, dan fasilitas industri.

Saklar yang dioperasikan dengan hookstick dirancang untuk dioperasikan oleh satu orang, membuatnya mudah digunakan dan manuver.yang dapat diperpanjang untuk mencapai peralatan listrik, dan serangkaian perlengkapan yang dapat ditukar, yang memungkinkan pengguna untuk melakukan berbagai tugas, seperti membuka atau menutup saklar dan jalur grounding.

Saklar ini dirancang untuk memberikan istirahat yang terlihat dalam sirkuit listrik, yang membantu melindungi dari kontak tidak sengaja dengan peralatan bertenaga.Ini juga dirancang untuk menahan kondisi lingkungan yang keras, seperti angin kencang, hujan, dan salju, membuatnya cocok untuk digunakan di lingkungan luar ruangan.

Fitur:

Fungsi perlindungan mikro komputer

1.Ini memiliki fungsi perlindungan arus tiga tahap: perjalanan cepat, perjalanan cepat terbatas waktu, dan perlindungan overcurrent.

2.Fleksibel pengaturan karakteristik waktu cepat dan lambat.

3Pengguna dapat mengatur nilai perlindungan dan keterlambatan.

Fungsi penutupan kembali

1.Hingga tiga operasi penutupan kembali dapat diatur.

2Pengguna dapat memilih secara bebas jumlah operasi penutupan kembali dan interval penutupan kembali yang berbeda.

3Ini memiliki fungsi akselerasi sebelum penutupan kembali, akselerasi setelah penutupan kembali, dan pemilihan koordinasi berurutan.

Fungsi rekonstruksi jaringan

1.Termasuk kunci low-voltage trip, penutupan ulang otomatis, waktu singkat tanpa penutupan ulang, terus-menerus tanpa penutupan ulang, penutupan ulang low-voltage, reset otomatis, aktivasi waktu singkat dari nilai perlindungan standby,dan aktifitas terus-menerus dari nilai perlindungan siaga.

2Kontrol cerdas terdistribusi dapat direalisasikan sesuai dengan fungsi yang telah ditetapkan sebelumnya selama operasi jaringan cincin.

3Ketika kesalahan jaringan terjadi, secara otomatis membersihkan kesalahan, mengisolasi daerah kesalahan, mentransfer daya secara otomatis, dan mengembalikan daya ke daerah non-kesalahan.

Fungsi pengukuran

1Ini mencatat tegangan, arus, dan data operasi lainnya, serta catatan peristiwa.

Fungsi FTU

1.Ini dapat mencapai empat fungsi remote control, telemetri, remote signaling, dan remote adjustment.

2Ini termasuk remote control, monitoring jarak jauh berbagai keadaan, tampilan jarak jauh dari berbagai nilai pengukuran dan catatan peristiwa, dan penyesuaian jarak jauh dari berbagai nilai yang ditetapkan.

Antarmuka dan protokol komunikasi

Kontroler dilengkapi dengan satu antarmuka data dan protokol komunikasi jarak jauh standar, mendukung berbagai metode komunikasi seperti serat, kabel, dan nirkabel,berfungsi sebagai terminal jarak jauh dalam sistem otomatisasi distribusi listrik.

Fungsi remote control

Hal ini dapat dilengkapi dengan remote controller nirkabel untuk mencapai operasi remote pembukaan dan penutupan di jarak dekat, dengan operasi yang aman dan andal.

Baterai cadangan

1.Ini dapat dilengkapi dengan baterai cadangan untuk mempertahankan operasi normal selama 12 jam setelah kehilangan AC.

Fungsi perlindungan switch daya ganda

1.Ini memiliki dual power mutual control, dengan fungsi penundaan otomatis saat power on dan fungsi delay trip otomatis saat power off.

2Sisi keluar memiliki fungsi tidak menutup ketika ada listrik, dan dua posisi saklar saling terkunci.


Aplikasi:

1Jaringan Distribusi Daya: Pemutus sirkuit ZW8-12 dapat digunakan di jaringan distribusi tegangan menengah, seperti substasiun, untuk melindungi trafo, feeder,dan peralatan listrik lainnya dari overload dan sirkuit pendekHal ini memastikan operasi yang dapat diandalkan dan aman dari sistem distribusi.

2Pabrik Industri: Industri seperti pabrik manufaktur, fasilitas kimia, dan operasi pertambangan sering menggunakan pemutus sirkuit ZW8-12 untuk melindungi peralatan dan mesin penting.Ini memberikan perlindungan kesalahan untuk motor, generator, switchgear, dan sistem listrik industri lainnya.

3.Sistem Tenaga Industri: Industri dengan kebutuhan daya tinggi, seperti pabrik manufaktur, operasi pertambangan, dan proyek infrastruktur skala besar,sering menggunakan pemutus sirkuit ZW8-12 untuk mengontrol dan melindungi sistem daya tegangan tinggi merekaHal ini membantu dalam mengelola arus beban dan melindungi peralatan dari arus kesalahan sirkuit pendek.

4Sistem Energi Terbarukan: Dengan meningkatnya penggunaan sumber energi terbarukan seperti tenaga angin dan surya,pemutus sirkuit ZW8-12 menemukan aplikasi dalam sistem switchgear tegangan tinggi yang terkait dengan pembangkit energi terbarukanHal ini membantu dalam integrasi energi terbarukan secara efisien ke dalam jaringan dan memastikan operasi yang aman dari fasilitas pembangkit listrik.

Keuntungan:

1. CT23 Spring Energy-stored Operating Mechanism: Pemutus sirkuit ZW8-12 dilengkapi dengan mekanisme operasi spring energy-stored tipe CT23.Mekanisme ini memanfaatkan energi mekanik yang tersimpan di pegas untuk memfasilitasi pembukaan dan penutupan kontak pemutus sirkuitHal ini menawarkan fleksibilitas dalam operasi, memungkinkan untuk operasi bermotor atau manual tergantung pada persyaratan spesifik dari aplikasi.

2.ZW8-12G Combined Breaker: Model ZW8-12G adalah pemutus gabungan yang terdiri dari pemutus sirkuit ZW8-12 dan isolator. Konfigurasi ini memungkinkan untuk berfungsi sebagai sectionalizer,memberikan kemampuan untuk mengisolasi bagian tertentu dari jaringan distribusi listrik untuk tujuan pemeliharaan atau identifikasi kesalahan.

3.Tiga-fase dirakit dalam struktur tangki: pemutus sirkuit ZW8-12 memiliki tiga fase dirakit dalam struktur tangki.Ini berarti bahwa komponen pemutus untuk setiap fase tertutup dalam tangki umum, memberikan desain yang kompak dan hemat ruang. Tangki memberikan perlindungan mekanis dan meningkatkan ketahanan keseluruhan pemutus.

4.Vacuum Arc-Extinguishing Chamber dan Material Isolation: Di dalam tangki logam, pemutus sirkuit ZW8-12 menggabungkan ruang penghapus busur vakum tiga fase.Ruang ini secara efisien memadamkan busur listrik yang terjadi selama gangguan sirkuitSelain itu, pemutus sirkuit menggunakan bahan isolasi, seperti SMC (Sheet Molding Compound), untuk memastikan isolasi antara fase dan dari fase ke fase,meningkatkan kekuatan isolasi secara keseluruhan.

5Kinerja yang dapat diandalkan dan kekuatan isolasi yang tinggi: Pemutus sirkuit ZW8-12 dikenal karena kinerja yang dapat diandalkan dan kekuatan isolasi yang tinggi.Ini dirancang dan diuji untuk memenuhi standar kinerja yang ketat, memastikan operasi yang dapat diandalkan dalam berbagai kondisi listrik. kekuatan isolasi tinggi meningkatkan kemampuan pemutus sirkuit untuk menahan dan mengisolasi tegangan listrik,berkontribusi pada keamanan dan keandalan sistem listrik

Parameter teknis:

ZW8-12

GW9-10
