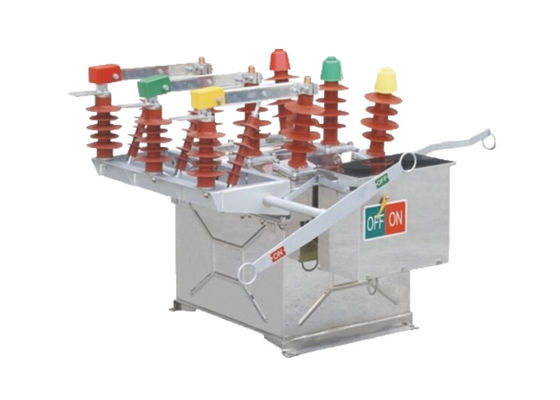

12kV 630A High Voltage Vacuum Circuit Breaker Dengan Operasi Efisien Untuk Outdoor Substation Automatic Circuit Breaker

12kV 630A High Voltage Vacuum Circuit Breaker Dengan Operasi Efisien Untuk Outdoor Substation Automatic Circuit Breaker

Deskripsi produk:

Pemutus sirkuit ZW8-12 dirancang untuk memenuhi standar internasional dan diproduksi menggunakan teknologi canggih.dan arus pemutusan sirkuit pendek hingga 20kA.

Pemutus sirkuit terdiri dari beberapa komponen utama, termasuk pemutus vakum, mekanisme pengoperasian, dan sistem kontrol.Pemutus vakum adalah jantung pemutus sirkuit dan bertanggung jawab untuk mengganggu arus listrikHal ini dirancang untuk beroperasi dalam vakum, yang membantu mencegah busur dan memastikan operasi yang dapat diandalkan.

Mekanisme operasi bertanggung jawab untuk membuka dan menutup pemutus sirkuit dan dapat dioperasikan secara manual atau listrik.Sistem kontrol memantau pemutus sirkuit dan memberikan umpan balik kepada operator, memungkinkan mereka untuk memantau status pemutus dan mendeteksi kesalahan.

Pemutus sirkuit ZW8-12 dirancang untuk sangat dapat diandalkan dan membutuhkan perawatan minimal.membuatnya cocok untuk digunakan dalam berbagai aplikasi.




 Fitur:

1Pemutus sirkuit vakum otomatis ZW8-12 dirancang dengan kemampuan anti polusi. ini berarti bahwa ia mampu bekerja dengan handal bahkan di lingkungan dengan tingkat polusi tinggi,seperti daerah dengan debu berat atau emisi industriIsolasi internal dirancang untuk menahan polusi tersebut dan mempertahankan tingkat isolasi yang diperlukan.yang memberikan sifat isolasi yang ditingkatkan dan meningkatkan kinerja keseluruhan pemutus.
2Pemutus sirkuit dilengkapi dengan mekanisme operasi penyimpanan energi rudal.Mekanisme operasi ini menyimpan energi mekanik yang dapat dilepaskan dengan cepat untuk membuka atau menutup kontak pemutus sirkuitMekanisme penyimpanan energi rudal dirancang untuk operasi yang efisien dan dapat diandalkan, memastikan beralih cepat dan efektif dari pemutus sirkuit.
3Pemutus sirkuit ZW8-12 dapat dilengkapi dengan satu sisi (sisi kiri) atau dua sisi pemisah switch.Ini memungkinkan fleksibilitas dalam konfigurasi dan pemasangan pemutus sirkuit dalam sistem switchgearSelain itu, dapat dilengkapi dengan PT eksternal (Potential Transformer), yang digunakan untuk pengukuran tegangan dan tujuan kontrol.PT eksternal memfasilitasi pemantauan tegangan yang akurat dan membantu memastikan fungsi pemutus sirkuit yang tepat dalam sistem tegangan tinggi.



Keuntungan:

1. CT23 Spring Energy-stored Operating Mechanism: Pemutus sirkuit ZW8-12 dilengkapi dengan mekanisme operasi spring energy-stored tipe CT23.Mekanisme ini memanfaatkan energi mekanik yang tersimpan di pegas untuk memfasilitasi pembukaan dan penutupan kontak pemutus sirkuitHal ini menawarkan fleksibilitas dalam operasi, memungkinkan untuk operasi bermotor atau manual tergantung pada persyaratan spesifik dari aplikasi.

2.ZW8-12G Combined Breaker: Model ZW8-12G adalah pemutus gabungan yang terdiri dari pemutus sirkuit ZW8-12 dan isolator. Konfigurasi ini memungkinkan untuk berfungsi sebagai sectionalizer,memberikan kemampuan untuk mengisolasi bagian tertentu dari jaringan distribusi listrik untuk tujuan pemeliharaan atau identifikasi kesalahan.

3.Tiga-fase dirakit dalam struktur tangki: pemutus sirkuit ZW8-12 memiliki tiga fase dirakit dalam struktur tangki.Ini berarti bahwa komponen pemutus untuk setiap fase tertutup dalam tangki umum, memberikan desain yang kompak dan hemat ruang. Tangki memberikan perlindungan mekanis dan meningkatkan ketahanan keseluruhan pemutus.

4.Vacuum Arc-Extinguishing Chamber dan Material Isolation: Di dalam tangki logam, pemutus sirkuit ZW8-12 menggabungkan ruang penghapus busur vakum tiga fase.Ruang ini secara efisien memadamkan busur listrik yang terjadi selama gangguan sirkuitSelain itu, pemutus sirkuit menggunakan bahan isolasi, seperti SMC (Sheet Molding Compound), untuk memastikan isolasi antara fase dan dari fase ke fase,meningkatkan kekuatan isolasi secara keseluruhan.

5Kinerja yang dapat diandalkan dan kekuatan isolasi yang tinggi: Pemutus sirkuit ZW8-12 dikenal karena kinerja yang dapat diandalkan dan kekuatan isolasi yang tinggi.Ini dirancang dan diuji untuk memenuhi standar kinerja yang ketat, memastikan operasi yang dapat diandalkan dalam berbagai kondisi listrik. kekuatan isolasi tinggi meningkatkan kemampuan pemutus sirkuit untuk menahan dan mengisolasi tegangan listrik,berkontribusi pada keamanan dan keandalan sistem listrik.




Fitur:

Fungsi perlindungan mikro komputer

1.Ini memiliki fungsi perlindungan arus tiga tahap: perjalanan cepat, perjalanan cepat terbatas waktu, dan perlindungan overcurrent.

2.Fleksibel pengaturan karakteristik waktu cepat dan lambat.

3Pengguna dapat mengatur nilai perlindungan dan keterlambatan.

Fungsi penutupan kembali

1.Hingga tiga operasi penutupan kembali dapat diatur.

2Pengguna dapat memilih secara bebas jumlah operasi penutupan kembali dan interval penutupan kembali yang berbeda.

3Ini memiliki fungsi akselerasi sebelum penutupan kembali, akselerasi setelah penutupan kembali, dan pemilihan koordinasi berurutan.

Fungsi rekonstruksi jaringan

1.Termasuk kunci low-voltage trip, penutupan ulang otomatis, waktu singkat tanpa penutupan ulang, terus-menerus tanpa penutupan ulang, penutupan ulang low-voltage, reset otomatis, aktivasi waktu singkat dari nilai perlindungan standby,dan aktifitas terus-menerus dari nilai perlindungan siaga.

2Kontrol cerdas terdistribusi dapat direalisasikan sesuai dengan fungsi yang telah ditetapkan sebelumnya selama operasi jaringan cincin.

3Ketika kesalahan jaringan terjadi, secara otomatis membersihkan kesalahan, mengisolasi daerah kesalahan, mentransfer daya secara otomatis, dan mengembalikan daya ke daerah non-kesalahan.

Kondisi:

Suhu sekitar:-40°C~+70°C (suhu rata-rata harian tidak melebihi +40°C)

Ketinggian:> 1000m ((maksimal 3000m)

Kelembaban Lingkungan:Kelembaban relatif rata-rata harian tidak lebih dari 95%, rata-rata relatif bulanan

Tingkat pencemaran:Level IV

Kecepatan Angin Maksimum:700Pa (setara dengan kecepatan angin 35m/s)

Intensitas gempa: 8 tingkat
