Pemutus sirkuit vakum luar di substasiun 630A/1250A dengan 3 kutub

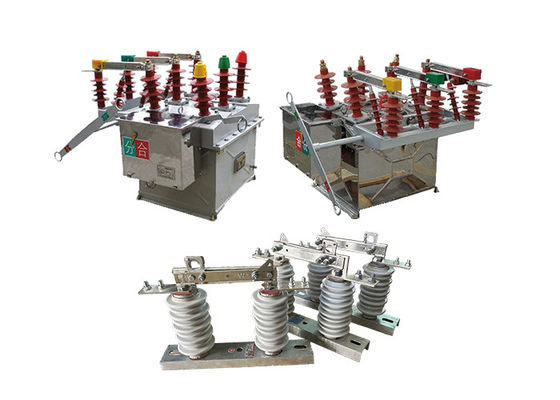

Outdoor High Voltage Vacuum Circuit Breaker Efisiensi Tinggi Digunakan oleh Sistem Industri Dengan Hookstick Switch

Deskripsi produk:

Pemecah sirkuit vakum AC tegangan tinggi luar ZW8-12 cocok untuk switchgear tegangan tinggi AC luar tiga fase dengan tegangan nominal 12kV dan frekuensi nominal 50Hz.Ini terutama digunakan dalam sistem distribusi jaringan listrik 10kV perkotaan dan pedesaan untuk menghidupkan atau mematikan arus beban dan arus kesalahan sirkuit pendekIni adalah salah satu produk yang paling banyak digunakan, matang, dan stabil dalam sistem tenaga.

Saklar hookstick GW9-10 adalah jenis perangkat portabel yang digunakan untuk mengisolasi dan mendasarkan saluran distribusi listrik untuk pemeliharaan, perbaikan, atau tujuan darurat.Ini adalah alat serbaguna yang dapat digunakan dalam berbagai aplikasi, termasuk saluran distribusi udara, substasiun, dan fasilitas industri.

Hal ini dirancang untuk dioperasikan oleh satu orang, sehingga mudah digunakan dan manuver.dan satu set lampiran yang dapat ditukar, yang memungkinkan pengguna untuk melakukan berbagai tugas, seperti membuka atau menutup saklar dan jalur grounding.

Saklar hookstick dirancang untuk memberikan istirahat yang terlihat dalam sirkuit listrik, yang membantu melindungi dari kontak tidak sengaja dengan peralatan bertenaga.Ini juga dirancang untuk menahan kondisi lingkungan yang keras, seperti angin kencang, hujan, dan salju, membuatnya cocok untuk digunakan di lingkungan luar ruangan.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.

Fitur:

Fungsi perlindungan mikro komputer

1.Ini memiliki fungsi perlindungan arus tiga tahap: perjalanan cepat, perjalanan cepat terbatas waktu, dan perlindungan overcurrent.

2.Fleksibel pengaturan karakteristik waktu cepat dan lambat.

3Pengguna dapat mengatur nilai perlindungan dan keterlambatan.

Fungsi penutupan kembali

1.Hingga tiga operasi penutupan kembali dapat diatur.

2Pengguna dapat memilih secara bebas jumlah operasi penutupan kembali dan interval penutupan kembali yang berbeda.

3Ini memiliki fungsi akselerasi sebelum penutupan kembali, akselerasi setelah penutupan kembali, dan pemilihan koordinasi berurutan.

Fungsi rekonstruksi jaringan

1.Termasuk kunci low-voltage trip, penutupan ulang otomatis, waktu singkat tanpa penutupan ulang, terus-menerus tanpa penutupan ulang, penutupan ulang low-voltage, reset otomatis, aktivasi waktu singkat dari nilai perlindungan standby,dan aktifitas terus-menerus dari nilai perlindungan siaga.

2Kontrol cerdas terdistribusi dapat direalisasikan sesuai dengan fungsi yang telah ditetapkan sebelumnya selama operasi jaringan cincin.

3Ketika kesalahan jaringan terjadi, secara otomatis membersihkan kesalahan, mengisolasi daerah kesalahan, mentransfer daya secara otomatis, dan mengembalikan daya ke daerah non-kesalahan.


Struktur:

1.Teknologi pembentukan peregangan satu kali berbasis cetakan: Penutup atas kandang diproduksi dengan menggunakan teknologi pembentukan peregangan satu kali canggih,yang memastikan tingkat kekuatan mekanik yang tinggi, peringkat perlindungan IP4X, dan penampilan yang menyenangkan secara estetis. Teknologi ini juga memfasilitasi pemasangan yang mudah. Selain itu, kandang tahan terhadap karat dan korosi.Pengguna memiliki pilihan untuk memilih antara stainless steel atau kualitas tinggi pelat baja perawatan semprotan.

2.Menghilangkan Switch (Optional): pemutus sirkuit vakum ZW32-12 menawarkan fitur pemutus switch opsional. Switch ini dirancang khusus berdasarkan unit tubuh switch ZW8.Ini berfungsi sebagai titik pemutusan yang nyaman dan jelas terlihat selama pemeliharaan saluran distribusiUntuk mencegah operasi yang salah, perangkat penguncian mekanis dimasukkan antara saklar pemutus dan pemutus sirkuit.Hal ini memastikan peningkatan keamanan dan meminimalkan risiko operasi yang tidak disengaja.

Aplikasi

1Distribusi daya: Pemutus sirkuit vakum luar digunakan secara luas dalam sistem distribusi daya untuk beralih dan melindungi transformator distribusi, feeder, dan peralatan lainnya.Mereka biasanya dipasang di tiang luar, substasi, dan switchgear.

2Energi terbarukan skala utilitas: Pemutus sirkuit vakum luar digunakan dalam proyek energi terbarukan skala utilitas, seperti peternakan angin dan surya, untuk beralih dan melindungi inverter dan peralatan lainnya.

3Sistem kereta api: Pemutus sirkuit vakum luar digunakan dalam sistem kereta api, seperti sistem sinyal dan infrastruktur kereta api, untuk beralih dan melindungi peralatan listrik.

4Operasi pertambangan: Pemutus sirkuit vakum luar digunakan dalam operasi pertambangan untuk beralih dan melindungi peralatan listrik di lingkungan luar yang keras.

5.Industri minyak dan gas: Pemutus sirkuit vakum luar digunakan di industri minyak dan gas untuk beralih dan melindungi peralatan listrik, seperti pompa, kompresor, dan pipa.

Parameter teknis:

ZW8-12


GW9-10
