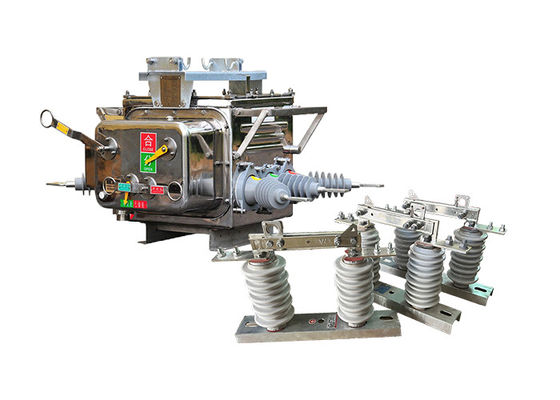

Powerful High Voltage AC Vacuum Circuit Breaker Pasangan Dengan Intelligent Controller Dengan Outdoor Disconnector Switch

Powerful High Voltage AC Vacuum Circuit Breaker Pasangan Dengan Intelligent Controller Dengan Outdoor Disconnector Switch


Deskripsi produk:

ZW20-12 ((F) pemutus sirkuit vakum tegangan tinggi adalah produk baru yang menggabungkan beberapa fungsi ke dalam satu perangkat cerdas.Saklar beban vakum, recloser, dan sectionalizer, menawarkan fleksibilitas dan efisiensi dalam berbagai aplikasi.

Komponen utama dari Boundary Load Switch termasuk pemutus vakum, pengontrol CH-40, dan transformator tegangan eksternal.sementara kontroler CH-40 memberikan perlindungan lanjutan, kontrol, dan fungsi komunikasi, sebuah transformator tegangan eksternal, yang opsional untuk jaringan cincin jalur otomasi distribusi,dapat digunakan untuk sambungan PT bilateral (potensi trafo).

Produk ini digunakan secara luas dalam jaringan lingkaran ruang 10 kV dan 13 kV kota dan jaringan listrik pedesaan.dan perangkat switch otomatis untuk penyebaran beban jalur di jaringan cincinSelain itu, dapat berfungsi sebagai saklar batas (umumnya dikenal sebagai penjaga) di saluran pasokan listrik cabang, serta reclosers dan sectionalisers di jaringan distribusi atas.

Boundary Load Switch menawarkan kemampuan manajemen jarak jauh, memungkinkan pemantauan dan kontrol yang efisien.Memfasilitasi integrasi yang mulus ke dalam sistem otomatisasi distribusi.

Perangkat ini menggunakan mekanisme deteksi dan penilaian yang dapat diandalkan, termasuk kemampuan untuk mendeteksi arus urutan nol tingkat mA dan arus sirkuit pendek antara fase.Hal ini memungkinkan untuk menghapus secara otomatis kesalahan grounding fase tunggal dan fase-ke-fase kesalahan sirkuit pendek, meningkatkan kemampuan manajemen kesalahan sistem.

Saklar utama pemutus sirkuit vakum tegangan tinggi menggunakan teknologi busur vakum, sementara sistem isolasi menggabungkan isolasi gas campuran SF6 dan N2.Produk ini menggabungkan gas penyegelan, tahan ledakan, dan teknologi sistem isolasi dari Jepang, Jerman, dan Prancis, memastikan kinerja penyegelan keseluruhan yang sangat baik.yang mencegah kebocoran dan memastikan kinerja perangkat tetap tidak terpengaruh oleh lingkungan eksternal.

Mekanisme operasi pegas pemutus sirkuit vakum tegangan tinggi dirancang dengan mempertimbangkan miniaturisasi dan optimalisasi kinerja,menghasilkan keandalan tindakan yang lebih tinggi dibandingkan dengan mekanisme pegas tradisionalPeningkatan desain ini meningkatkan efisiensi operasional dan umur keseluruhan perangkat.

GW9-10 outdoor disconnector switch adalah saklar listrik yang digunakan untuk memutuskan sirkuit dari sumber listriknya.Ini biasanya digunakan dalam sistem transmisi dan distribusi listrik tegangan tinggi untuk memungkinkan personel pemeliharaan untuk bekerja dengan aman pada peralatan tanpa risiko sengatan listrik.

High Voltage Electrical Disconnector memiliki bilah atau kontak yang dapat dibuka atau ditutup dengan memutar tiang, yang mengaktifkan atau mematikan sirkuit.tiang biasanya memiliki bahan tidak konduktif untuk mengisolasi operator dari tegangan tinggi.

Saklar pemutus eksterior datang dalam berbagai desain dan ukuran, tergantung pada tegangan dan arus peringkat sirkuit yang dimaksudkan untuk dikontrol.Mereka sering dipasang pada tiang atau struktur dan biasanya digunakan bersama dengan alat pelindung lainnya, seperti pemutus sirkuit dan sekring, untuk memastikan keamanan dan keandalan sistem listrik.


Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.

Karakteristik pengontrol:

1. Dengan 485 / 232 komunikasi antarmuka, atau melalui serat optik, nirkabel remote monitoring; Fungsi akselerasi setelah menutup kembali: ketika saklar berat

2. Dalam kasus kegagalan permanen, akselerasi otomatis memicu;

3. remote control / manual penutupan untuk mempercepat perjalanan, dan mengunci penutupan kembali: pengguna memperbaiki jalur setelah daya, jika lupa untuk menghapus grounding switch

Tripping harus dipercepat;

4. Tiga penutupan kembali waktu penundaan dapat disesuaikan;

Sirkuit penutupan trip mengadopsi desain anti-misoperation, dan memiliki fungsi anti-tripping.

5. arus berurutan nol dapat membedakan kesalahan di dalam wilayah dari kesalahan di luar wilayah.

6Saklar remote control dirancang untuk mencegah kesalahan operasi.



Kondisi:

Suhu udara sekitar: -40°C sampai +70°C.

Ketinggian: Tidak lebih dari 3000 m di atas permukaan laut.

Udara sekitar dapat terkontaminasi dengan debu, asap, gas korosif, uap, atau kabut garam.

Kecepatan angin tidak boleh melebihi 34m/s (setara dengan tekanan 700Pa pada permukaan silinder).

Getaran atau aktivitas seismik dari peralatan switch dan kontrol eksternal dapat diabaikan.

Amplitudo interferensi elektromagnetik yang diinduksi dalam sistem sekunder tidak melebihi 1,6 kV.




Fitur:

1Kapasitas pemecahan yang tinggi: Ini mampu mengganggu arus kesalahan yang tinggi dan melindungi sistem listrik dari kondisi overcurrent.

2Desain kompak: Saklar dirancang untuk kompak dan hemat ruang, membuatnya cocok untuk berbagai lingkungan instalasi.

3Kinerja yang dapat diandalkan: Teknologi pengganggu vakum yang digunakan dalam saklar memastikan operasi saklar yang dapat diandalkan dan persyaratan pemeliharaan minimal.

4Umur listrik dan mekanik yang panjang: Saklar dirancang untuk memiliki umur operasi yang panjang, dengan daya tahan dan daya tahan yang tinggi.

5Fitur-fitur perlindungan: Ini dapat mencakup fitur-fitur seperti perlindungan terhadap arus berlebihan, perlindungan terhadap sirkuit pendek, dan langkah-langkah perlindungan lainnya untuk melindungi sistem listrik.

6Kontrol dan pemantauan jarak jauh: Beberapa model seri ZW20 mungkin menawarkan kemampuan kontrol dan pemantauan jarak jauh, yang memungkinkan operasi dan pemantauan status yang nyaman.

Aplikasi:

1Bangunan Komersial: Saklar digunakan di bangunan komersial, termasuk pusat perbelanjaan, kompleks kantor, dan rumah sakit, untuk distribusi listrik yang dapat diandalkan dan aman.Hal ini memastikan switching beban yang efisien dan melindungi beban listrik kritis.

2Sistem Energi Terbarukan: Saklar ZW20 cocok untuk sistem energi terbarukan, seperti pembangkit listrik tenaga surya dan peternakan angin.Hal ini memfasilitasi switching dan perlindungan sirkuit tegangan menengah dalam sistem ini.

3Elektrifikasi Kereta Api: Saklar digunakan dalam proyek elektrifikasi kereta api untuk mengontrol dan melindungi pasokan listrik ke jaringan kereta api.Hal ini memastikan distribusi daya yang dapat diandalkan dan aman untuk operasi kereta api.

4.Switch pemutus dan switch kontak: Pemutus sirkuit ZW20-12 ((F) dapat digunakan sebagai switch pemutus atau switch kontak dalam konfigurasi jaringan cincin sistem distribusi listrik.Hal ini memungkinkan pembukaan dan penutupan sirkuit selama pemeliharaan atau kondisi kesalahan.

5.Automatic Switch Device: Ini berfungsi sebagai perangkat switch otomatis, yang memungkinkan implementasi switching beban dalam konfigurasi jaringan ring.Fitur ini meningkatkan fleksibilitas dan efisiensi distribusi listrik.

Parameter teknis:

ZW20-12 ((F)
