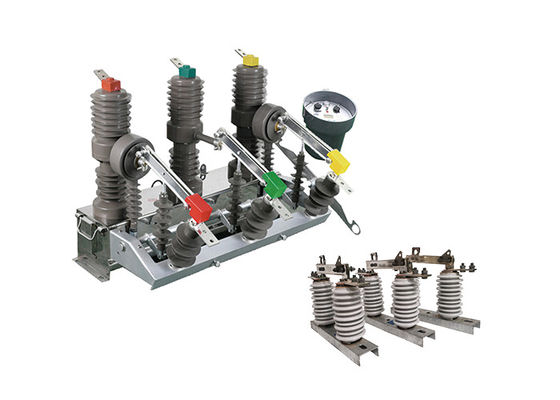

Intelligent Demarcation Electrical Sectionlizer Dengan Controller yang Cocok Dengan Hookstick Switch Mendukung Komunikasi

Intelligent Demarcation Electrical Sectionlizer Dengan Controller yang Cocok Dengan Hookstick Switch Mendukung Komunikasi

Deskripsi produk:

ZW32 Series intelligent demarcation electrical sectionlizer adalah peralatan distribusi outdoor dengan tegangan nominal 12kV dan arus bolak-balik tiga fase 50Hz.Hal ini terutama digunakan untuk membuka dan menutup arus beban, arus overload dan arus sirkuit pendek dalam sistem listrik. Ini cocok untuk perlindungan dan kontrol dalam sistem distribusi listrik substasiun dan perusahaan industri dan pertambangan,serta tempat di mana jaringan listrik pedesaan sering dioperasikanPemutus sirkuit memiliki karakteristik volume kecil, berat ringan, anti-kondensasi, pemeliharaan gratis dan sebagainya.

GW9-10 switch hookstick adalah jenis switch listrik yang digunakan untuk mengisolasi bagian dari saluran transmisi listrik udara untuk pemeliharaan atau perbaikan.Ini biasanya digunakan dalam sistem listrik tegangan tinggi, seperti yang digunakan oleh utilitas listrik untuk mentransmisikan listrik di jarak jauh.

Saklar dipasang pada struktur atas, seperti menara transmisi atau tiang, dan dirancang untuk menahan kondisi lingkungan yang keras yang ditemui dalam sistem listrik luar ruangan.Ini memiliki vertikal, atau gerakan naik dan turun untuk mengaktifkan atau melepaskan kontak saklar, yang biasanya terbuat dari tembaga atau bahan konduktif lainnya.

Saklar hookstick dirancang untuk memberikan istirahat yang terlihat di jalur transmisi, memungkinkan personel pemeliharaan untuk bekerja dengan aman di jalur tanpa risiko sengatan listrik atau kerusakan peralatan.Hal ini sering digunakan bersama dengan perangkat keselamatan lainnya, seperti saklar grounding dan surge arrestor, untuk melindungi sistem listrik dan orang-orang yang bekerja di dalamnya.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.

Pengendali Pengantar:

Pengendali mendukung komunikasi melalui antarmuka 485/232, yang memungkinkan pemantauan dan kontrol jarak jauh.
Ketika sebuah saklar berat terdeteksi, perangkat secara otomatis mempercepat proses pemicu jika terjadi kerusakan permanen. Fitur ini membantu melindungi sistem dari kerusakan dalam situasi seperti itu.
Penutupan dan penutupan ulang jarak jauh/manual: Pengguna memiliki pilihan untuk menutup dan penutupan ulang sirkuit secara jarak jauh atau manual.jika pengguna lupa untuk menghapus saklar grounding saat memulihkan daya setelah memperbaiki jalur, perangkat dapat mempercepat proses pemicu untuk memastikan keamanan.
Fitur ini memberikan fleksibilitas dalam menentukan keterlambatan yang tepat sebelum menutup kembali sirkuit setelah kesalahan.
Sirkuit penutupan lompat pengontrol menggabungkan desain anti-misoperation.
Kontroler dapat membedakan antara kesalahan di dalam zona dan di luar zona berdasarkan arus urutan nol.Kemampuan ini membantu mengidentifikasi lokasi kesalahan dan memungkinkan pemecahan masalah dan pemeliharaan yang lebih ditargetkan.
Pencegahan kesalahan operasi: Saklar remote control dirancang untuk mencegah kesalahan operasi. Fitur desain ini memastikan bahwa saklar tidak secara tidak sengaja dipicu,Dengan demikian mengurangi risiko tindakan yang tidak disengaja.

Fitur:

1Tegangan dan arus nominal: Pemutus sirkuit dirancang untuk sistem AC tiga fase dengan tegangan nominal yang cocok untuk peralatan distribusi luar ruangan.Ini beroperasi pada frekuensi 50Hz dan memiliki rentang arus nominal dari 630A untuk 1250ARating arus yang lebih tinggi ini membuatnya cocok untuk aplikasi di mana beban daya yang lebih tinggi terlibat.

2.Kemampuan sirkuit pendek: pemutus sirkuit memiliki nilai arus sirkuit pendek yang tinggi 20kA. Ini berarti dapat secara efektif mengganggu dan menangani arus kesalahan hingga 20.000 Ampere,memberikan perlindungan yang dapat diandalkan terhadap sirkuit pendek dan membatasi potensi kerusakan pada sistem listrik.

3Perlindungan dan Kontrol Sistem: Tujuan utama pemutus sirkuit ini adalah untuk melindungi dan mengontrol sistem listrik.Hal ini dirancang untuk mengganggu aliran arus selama kondisi overcurrentDengan memotong arus, ini membantu mencegah kerusakan pada peralatan dan memastikan keamanan sistem.

4Aplikasi di luar ruangan: Pemutus sirkuit ini dirancang khusus untuk digunakan di luar ruangan, membuatnya cocok untuk aplikasi di berbagai sistem distribusi luar ruangan.Konstruksinya yang kokoh dan kandang pelindungnya membuatnya tahan terhadap faktor lingkungan seperti kondisi cuaca, debu, dan kelembaban.

5Aplikasi industri dan pertambangan: Pemutus sirkuit sangat cocok untuk perusahaan industri dan pertambangan di mana distribusi daya yang handal dan efisien sangat penting.Rating arus tinggi dan desain yang kuat membuatnya cocok untuk menangani permintaan daya mesin berat dan peralatan yang umum ditemukan dalam operasi industri dan pertambangan.

6Lingkungan Operasi Pedesaan dan Sering: Pemutus sirkuit mudah dipasang dan dioperasikan, membuatnya cocok untuk daerah pedesaan dan lokasi yang membutuhkan operasi sering.Desainnya yang ramah pengguna dan kinerja yang dapat diandalkan memastikan operasi dan pemeliharaan yang lancar bahkan di lingkungan yang menantang.

Keuntungan:

1Desain kompak: Pemutus sirkuit vakum ZW32-12 dirancang dengan ukuran kecil, yang memungkinkan penggunaan ruang yang efisien dalam instalasi listrik.Desainnya yang kompak membuatnya cocok untuk instalasi di mana ruang terbatas, seperti di substasiun kompak atau ruang switch.

2Konstruksi Ringan: Pemutus sirkuit ZW32-12 dibangun dengan menggunakan bahan ringan, yang mengurangi beratnya secara keseluruhan.,dan menginstal, meminimalkan upaya fisik yang diperlukan selama prosedur instalasi dan pemeliharaan.

3Operasi bebas pemeliharaan: pemutus sirkuit vakum ZW32-12 dirancang untuk operasi bebas pemeliharaan.yang tidak memerlukan pemeliharaan atau penggantian media pemadam busur secara teraturFitur ini mengurangi kebutuhan untuk kegiatan perawatan rutin, menghemat waktu dan sumber daya.

4.Tindakan anti-kondensasi: Pemutus sirkuit ZW32-12 menggabungkan langkah anti-kondensasi untuk mencegah penumpukan kelembaban dan kondensasi di dalam peralatan.Langkah-langkah ini dapat mencakup penggunaan bahan tahan kelembaban, teknik penyegelan, dan sistem ventilasi untuk memastikan operasi yang dapat diandalkan bahkan di lingkungan yang lembab.

5.Resistensi terhadap cuaca buruk dan lingkungan kotor: Pemutus sirkuit ZW32-12 dirancang untuk menahan kondisi cuaca buruk dan lingkungan kotor.Dibangun dengan bahan yang kokoh dan lapisan pelindung yang memberikan ketahanan terhadap kelembabanHal ini memastikan keandalan dan kinerja pemutus sirkuit, bahkan di lingkungan luar ruangan atau industri yang menantang.

Struktur

1.Switch beban tegangan tinggi yang dipasang di tiang dengan ruang pemadam busur vakum memiliki kinerja pemecahan yang stabil dan dapat diandalkan.bebas perawatan, ukuran kecil, ringan, dan umur panjang.

2.Switch beban mengadopsi struktur tertutup sepenuhnya dengan kinerja penyegelan yang baik, kelembaban dan kemampuan pencegahan embun, cocok untuk digunakan di daerah dengan suhu tinggi dan lembab.

3.Switch beban dapat dioperasikan secara manual atau listrik untuk membuka dan menutup, dan juga dapat dikendalikan dari jarak jauh.

4Mekanisme pengoperasiannya inovatif, sederhana, dapat diandalkan dalam tindakan, berukuran kompak, dan memiliki umur mekanik hingga 10.000 operasi.dan tingkat tegangan dapat dipilih dari -220V, 110V, 48V, atau 24V.

Parameter teknis:

ZW32-12

GW9-10
