High Voltage Sectionalizer Dalam Sistem Distribusi ZW32 Series

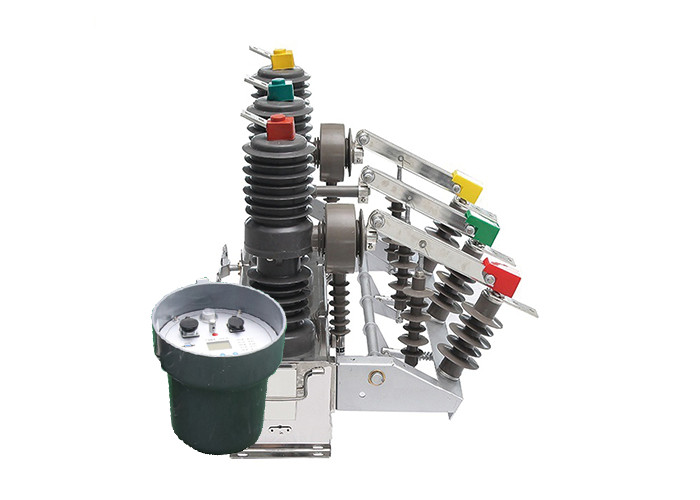

High Efficiency Electrical Circuit Sectionlizer dengan Intelligent Controller ZW32 Series Vacuum Circuit Breaker

Deskripsi produk:

Pemutus sirkuit vakum tegangan tinggi di luar ruangan ini adalah tegangan nominal dari peralatan distribusi luar ruangan AC 50HZ tiga fase, arus nominalnya adalah 630A ~ 1250A, arus pendek adalah 20kA.Hal ini terutama digunakan untuk muatan arus, overcorrect dan short current yang menggunakan sistem listrik terputus dan dekat terbuka.

Ini cocok untuk perusahaan industri dan pertambangan mendirikan sementara tujuannya adalah untuk melindungi dan mengontrol sistem dan mudah untuk memenuhi pedesaan dan beberapa tempat operasi yang sering.

Pengendali Pengantar:

1Komunikasi Lanjutan dan Pemantauan Jauh: Pemutus sirkuit vakum ZW32-12 dilengkapi dengan antarmuka komunikasi 485/232, yang memungkinkan integrasi yang mulus ke dalam sistem pemantauan.Hal ini juga dapat terhubung melalui serat optik atau komunikasi nirkabel untuk pemantauan jarak jauhHal ini memungkinkan pemantauan real-time status pemutus sirkuit, kinerja, dan kondisi kesalahan, memfasilitasi pemeliharaan proaktif dan pemecahan masalah yang efisien.

2.Fungsi akselerasi setelah menutup kembali: Jika terjadi kerusakan permanen, pemutus sirkuit ZW32-12 dilengkapi dengan fungsi pemicu akselerasi otomatis.Ini berarti bahwa jika kesalahan tetap setelah menutup kembali, pemutus sirkuit akan secara otomatis bergerak dengan kecepatan yang meningkat, memberikan perlindungan yang ditingkatkan terhadap kesalahan yang terus-menerus dan meminimalkan potensi kerusakan pada sistem.

3Waktu Penundaan Penutupan Kembali yang Dapat Disesuaikan: Pemutus sirkuit ZW32-12 memungkinkan penyesuaian waktu penundaan penutupan kembali.Fitur ini memberikan fleksibilitas dalam mengkonfigurasi operasi penutupan kembali berdasarkan persyaratan khusus dari sistem tenagaHal ini memungkinkan kustomisasi untuk mengoptimalkan respons sistem terhadap skenario kesalahan yang berbeda dan meningkatkan keandalan sistem secara keseluruhan.

4.Desain Anti-Misoperation dan Anti-Jump Function: Pemutus sirkuit ZW32-12 menggabungkan desain anti-misoperation untuk sirkuit penutupan lompatan.Desain ini mencegah penutupan acak atau tidak disengaja pemutus sirkuitSelain itu, ia termasuk fungsi anti-jump, yang memastikan bahwa pemutus sirkuit tetap dalam posisi tertutup yang stabil, mengurangi risiko tersandung tiba-tiba karena faktor eksternal.

5Diskriminasi kesalahan dengan arus berurutan nol: Pemutus sirkuit ZW32-12 dilengkapi dengan kemampuan untuk membedakan antara kesalahan di dalam zona dan di luar zona menggunakan analisis arus berurutan nol.Hal ini memungkinkan diskriminasi kesalahan yang akurat, memungkinkan isolasi kesalahan yang lebih cepat dan lebih tepat dan meminimalkan dampak pada sistem listrik.

6.Switch remote control untuk mencegah kesalahan operasi: Pemutus sirkuit ZW32-12 menggabungkan switch remote control dengan desain khusus untuk mencegah kesalahan operasi.Fitur ini memastikan bahwa operasi jarak jauh dilakukan dengan aman dan mengurangi risiko tersandung secara tidak sengaja atau tindakan yang tidak diinginkan.

Fitur:

1Tegangan dan arus nominal: Pemutus sirkuit dirancang untuk sistem AC tiga fase dengan tegangan nominal yang cocok untuk peralatan distribusi luar ruangan.Ini beroperasi pada frekuensi 50Hz dan memiliki rentang arus nominal dari 630A untuk 1250ARating arus yang lebih tinggi ini membuatnya cocok untuk aplikasi di mana beban daya yang lebih tinggi terlibat.

2.Kemampuan sirkuit pendek: pemutus sirkuit memiliki nilai arus sirkuit pendek yang tinggi 20kA. Ini berarti dapat secara efektif mengganggu dan menangani arus kesalahan hingga 20.000 Ampere,memberikan perlindungan yang dapat diandalkan terhadap sirkuit pendek dan membatasi potensi kerusakan pada sistem listrik.

3Perlindungan dan Kontrol Sistem: Tujuan utama pemutus sirkuit ini adalah untuk melindungi dan mengontrol sistem listrik.Hal ini dirancang untuk mengganggu aliran arus selama kondisi overcurrentDengan memotong arus, ini membantu mencegah kerusakan pada peralatan dan memastikan keamanan sistem.

4Aplikasi di luar ruangan: Pemutus sirkuit ini dirancang khusus untuk digunakan di luar ruangan, membuatnya cocok untuk aplikasi di berbagai sistem distribusi luar ruangan.Konstruksinya yang kuat dan kandang pelindungnya memungkinkan untuk menahan faktor lingkungan seperti kondisi cuaca, debu, dan kelembaban.

5Aplikasi industri dan pertambangan: Pemutus sirkuit sangat cocok untuk perusahaan industri dan pertambangan di mana distribusi daya yang dapat diandalkan dan efisien sangat penting.Rating arus tinggi dan desain yang kuat membuatnya cocok untuk menangani permintaan daya mesin berat dan peralatan yang umum ditemukan dalam operasi industri dan pertambangan.

6Lingkungan Operasi Pedesaan dan Sering: Pemutus sirkuit mudah dipasang dan dioperasikan, membuatnya cocok untuk daerah pedesaan dan lokasi yang membutuhkan operasi sering.Desainnya yang ramah pengguna dan kinerja yang dapat diandalkan memastikan operasi dan pemeliharaan yang lancar bahkan di lingkungan yang menantang.

Kondisi:

1. Ketinggian tidak lebih dari 2000 meter;

2.Suhu udara sekitar: -45 ° C ~ + 40 ° C. Perbedaan suhu harian: 25 ° C;

3.Kecepatan angin tidak lebih dari 35 m / s

4Tidak ada tempat yang mudah terbakar, mudah meledak, korosi kimia berbahaya dan getaran keras.

Parameter teknis:
