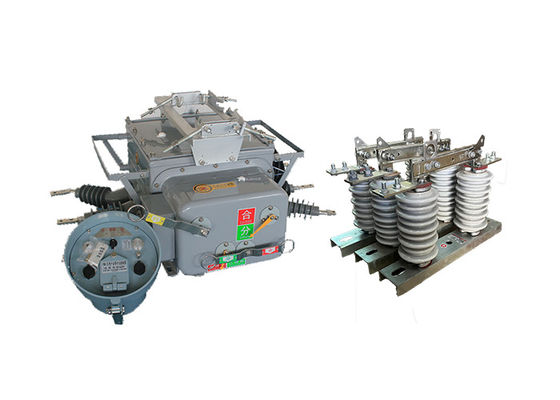

Powerful Vacuum Electrical Sectionlizer AC Remote Control Dioperasikan Secara Otomatis Dengan Hookstick Vertikal Tegangan Tinggi

Powerful Vacuum Electrical Sectionlizer AC Remote Control Dioperasikan Secara Otomatis Dengan Hookstick Vertikal Tegangan Tinggi

Deskripsi produk:

ZW20-12 ((F) vakuum electrical sectionlizer adalah produk baru yang menggabungkan beberapa fungsi ke dalam satu perangkat cerdas.Saklar beban vakum, recloser, dan sectionalizer, menawarkan fleksibilitas dan efisiensi dalam berbagai aplikasi.

Komponen utama dari Boundary Load Switch termasuk pemutus vakum, pengontrol CH-40, dan transformator tegangan eksternal.sementara kontroler CH-40 memberikan perlindungan lanjutan, kontrol, dan fungsi komunikasi, sebuah transformator tegangan eksternal, yang opsional untuk jaringan cincin jalur otomasi distribusi,dapat digunakan untuk sambungan PT bilateral (potensi trafo).

Produk ini digunakan secara luas dalam jaringan lingkaran ruang 10 kV dan 13 kV kota dan jaringan listrik pedesaan.dan perangkat switch otomatis untuk penyebaran beban jalur di jaringan cincinSelain itu, dapat berfungsi sebagai saklar batas (umumnya dikenal sebagai penjaga) di saluran pasokan listrik cabang, serta reclosers dan sectionalisers di jaringan distribusi atas.

Vacuum electric sectionlizer menawarkan kemampuan manajemen jarak jauh, memungkinkan pemantauan dan kontrol yang efisien.,Memfasilitasi integrasi yang mulus ke dalam sistem otomatisasi distribusi.

Perangkat ini menggunakan mekanisme deteksi dan penilaian yang dapat diandalkan, termasuk kemampuan untuk mendeteksi arus urutan nol tingkat mA dan arus sirkuit pendek antara fase.Hal ini memungkinkan untuk menghapus secara otomatis kesalahan grounding fase tunggal dan fase-ke-fase kesalahan sirkuit pendek, meningkatkan kemampuan manajemen kesalahan sistem.

Saklar utama dari sectioner listrik vakum menggunakan teknologi busur vakum, sementara sistem isolasi menggabungkan isolasi gas campuran SF6 dan N2.tahan ledakan, dan teknologi sistem isolasi dari Jepang, Jerman, dan Prancis, memastikan kinerja penyegelan keseluruhan yang sangat baik.yang mencegah kebocoran dan memastikan kinerja perangkat tetap tidak terpengaruh oleh lingkungan eksternal.

Mekanisme operasi pegas dari Boundary Load Switch dirancang dengan mempertimbangkan miniaturisasi dan pengoptimalan kinerja,menghasilkan keandalan tindakan yang lebih tinggi dibandingkan dengan mekanisme pegas tradisionalPeningkatan desain ini meningkatkan efisiensi operasional dan umur keseluruhan perangkat.

Hookstick vertikal GW9-10 adalah saklar listrik yang dirancang untuk mengisolasi bagian dari jaringan atau sistem listrik dari sisa sistem untuk tujuan pemeliharaan atau perbaikan.Ini biasanya digunakan dalam sistem transmisi dan distribusi tegangan tinggi.

Saklar dirancang untuk membuka dan menutup di bawah kondisi normal atau abnormal, seperti kesalahan atau overcurrent.secara fisik memisahkan bagian dari sistem dari sisa jaringan, mencegah aliran listrik ke bagian itu.

Saklar pemutus tegangan tinggi biasanya dirancang untuk beroperasi pada tegangan antara 600 volt dan 765.000 volt, dan dapat dioperasikan secara manual atau otomatis.Mereka biasanya dipasang di substasiun atau di tiang listrik, dan merupakan komponen penting dari infrastruktur jaringan listrik.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.



Karakteristik pengontrol:

Kontroler terminal cerdas dengan perlindungan, kontrol otomatis, cek / kueri, komunikasi, manajemen perangkat lunak dan fungsi lainnya.

1 Fungsi penuh

· Perlindungan jalur yang sempurna, remote control, alarm, remote monitoring dan fungsi lainnya.

2 Biaya rendah dan praktis

· jaringan GSM tanpa investasi perangkat keras komunikasi, membeli kartu SIM untuk membuka layanan SMS;

Penggunaan ponsel yang ditunjuk, enkripsi informasi, verifikasi kata sandi dan sarana keamanan lainnya;

· GSM modul dapat menentukan nomor telepon seluler, hanya menerima hidup telepon seluler terikat;

· Mengenkripsi pesan teks untuk remote control dan titik kontrol lainnya. · Mengenkripsi pesan teks yang mengendalikan kehidupan, seperti remote control.

· Preset - konfirmasi - eksekusi - kembali ke mode remote control sekolah, untuk memastikan keamanan kontrol sistem, untuk mencegah kesalahan operasi.

4 Mudah untuk membangun sistem

· Tidak perlu menyiapkan saluran komunikasi dan debug saluran komunikasi.

· Cukup pasang terminal pemantauan cerdas SMS dengan benar, masukkan kartu SIM, atur nomor ponsel yang ditunjuk, dan sistem mulai berjalan.

5 Pemantauan seluler kapan saja dan di mana saja

· Di setiap lokasi di mana ada sinyal, dapat dipantau dan dilihat secara real time, tanpa perlu personil khusus untuk memantau.



Fitur:

1 Kemampuan antifouling yang kuat, ketahanan tinggi terhadap kekuatan suhu tinggi dan rendah, tidak ada bahaya pembakaran dan ledakan.

2 struktur tertutup sepenuhnya, kotak yang diisi dengan gas SF6, penyegelan yang baik, cocok untuk suhu tinggi dan daerah lembab.

3 built-in CT, arus keluar untuk perangkat kontrol cerdas untuk analisis informasi, dan rasio dapat disesuaikan, terminal koneksi terhubung ke terminal yang sesuai.

Mekanisme pengoperasiannya baru, sederhana, ukurannya kecil, ringan, aman dan dapat diandalkan.

5 Kerang menunjukkan secara mencolok "penyimpanan energi", "titik-titik", dan keadaan "digabungkan".




Struktur:

1Perlindungan dan Pemantauan Relay Mikrokomputer: Pemutus sirkuit ZW20-12 memiliki perangkat perlindungan dan pemantauan relay berbasis mikrokomputer sebagai pengontrolnya.Teknologi canggih ini memungkinkan deteksi kesalahan yang tepat dan cerdas, analisis, dan kontrol, meningkatkan kinerja keseluruhan dan keandalan pemutus.

2Ketahanan terhadap cuaca dan kondensasi: Pemutus sirkuit dirancang untuk menahan cuaca alami dan kondensasi.Ini menggabungkan bahan yang kuat dan langkah-langkah perlindungan untuk memastikan operasi yang dapat diandalkan bahkan dalam kondisi lingkungan yang keras, meningkatkan daya tahan dan umur panjangnya.

3. Koneksi konektor penerbangan: Model utilitas pemutus sirkuit ZW20-12 terhubung ke tubuh saklar melalui konektor penerbangan.Jenis konektor ini menawarkan koneksi yang aman dan dapat diandalkan, meminimalkan risiko koneksi yang longgar atau rusak, dan memastikan komunikasi dan kontrol yang stabil antara pengontrol dan tubuh saklar.

4Keandalan dan Tingkat Perlindungan Koneksi Tinggi: Pemutus sirkuit memberikan keandalan koneksi yang baik, memastikan koneksi listrik yang konsisten dan aman dalam sistem.Ini menawarkan tingkat perlindungan yang tinggi, melindungi komponen internal dan sirkuit listrik dari faktor eksternal seperti debu, kelembaban, dan kerusakan fisik.

5.Analog Input Channel: Kontroler pemutus sirkuit ZW20-12 terdiri dari empat saluran input analog. Saluran ini memantau berbagai parameter listrik, termasuk arus fase A,Arus fase CPemantauan waktu nyata dan perbandingan nilai-nilai ini dengan ambang batas yang ditetapkan sebelumnya memungkinkan deteksi kesalahan yang akurat dan tindakan yang tepat.

6Deteksi dan Pengobatan Gangguan: Kontroler terus memantau parameter listrik dan membandingkannya dengan nilai tetap untuk mendeteksi kesalahan jalur.pengontrol memulai proses yang sesuai, seperti memicu pemutus sirkuit atau mengaktifkan langkah-langkah perlindungan, memastikan efisien dan tepat waktu

Aplikasi

1.Switch pemutus dan switch kontak: Pemutus sirkuit ZW20-12 ((F) dapat digunakan sebagai switch pemutus atau switch kontak dalam konfigurasi jaringan cincin sistem distribusi listrik.Hal ini memungkinkan pembukaan dan penutupan sirkuit selama pemeliharaan atau kondisi kesalahan.

2.Automatic Switch Device: Ini berfungsi sebagai perangkat switch otomatis, yang memungkinkan implementasi switching beban dalam konfigurasi jaringan ring.Fitur ini meningkatkan fleksibilitas dan efisiensi distribusi listrik.

3.Boundary Switch: Dalam saluran cabang dari catu daya, pemutus sirkuit ZW20-12 ((F) dapat berfungsi sebagai switch batas atau "watchdog." Ini membantu dalam memantau dan melindungi saluran cabang dari kesalahan dan kondisi abnormal.

4.Recloser dan Sectionalizer: Pemutus sirkuit dapat beroperasi sebagai recloser dan sectionalizer di jaringan distribusi udara.Ini secara otomatis mengembalikan daya setelah kegagalan sementara dan mengisolasi bagian yang rusak untuk meminimalkan dampak pemadaman.




Parameter teknis:

ZW20-12 ((F)

GW9-10
