High Voltage Vcb Circuit Breaker Tiga Fase AC 50Hz Luar ruangan

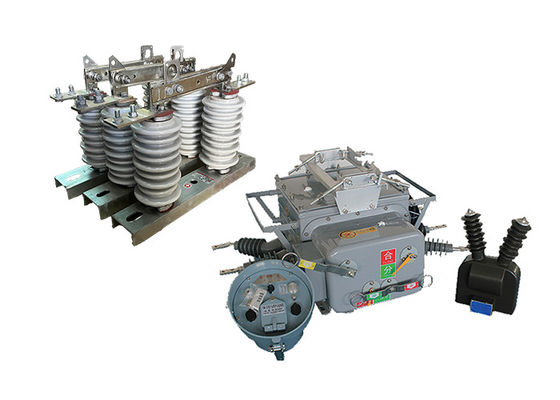

Automatic Recloser Electrical Sectionlizer ZW20-12 ((F) Pemutus Sirkuit Vakum Dengan GW9 Outdoor Group Disconnect Switch

Deskripsi produk:

ZW20-12(F) pemutus sirkuit vakum adalah tiga fase AC 50Hz outdoor HV switchgear terutama digunakan untuk pedesaan dan perkotaan 10 kV outdoor distribution network, sebagai arus beban terpisah dan gabungan,arus overload, arus sirkuit pendek dan tempat serupa lainnya.

Seluruh strukturnya adalah tipe kotak umum tiga fase, yang terdiri dari mekanisme operasi, sirkuit konduktif, sistem isolasi, elemen penyegelan dan cangkang.

Dan mendukung terminal remote cerdas yang sesuai untuk memenuhi kebutuhan aplikasi otomatisasi distribusi.

· ZW20-12 (Z) Outdoor Intelligent High Voltage AC True Air Breaker dengan fungsi pesan singkat GSM

· Kombinasi dengan pemisah switch controller ZW20-12 (F) Outdoor pemisah tegangan tinggi AC true air breaker.

GW9-10 outdoor disconnector switch adalah jenis perangkat portabel yang digunakan untuk mengisolasi dan mendasarkan saluran distribusi listrik untuk pemeliharaan, perbaikan, atau tujuan darurat.Ini adalah alat serbaguna yang dapat digunakan dalam berbagai aplikasi, termasuk saluran distribusi udara, substasiun, dan fasilitas industri.

Saklar pemutus eksterior dirancang untuk dioperasikan oleh satu orang, membuatnya mudah digunakan dan manuver.yang dapat diperpanjang untuk mencapai peralatan listrik, dan serangkaian perlengkapan yang dapat ditukar, yang memungkinkan pengguna untuk melakukan berbagai tugas, seperti membuka atau menutup saklar dan jalur grounding.

Saklar pemutus eksterior dirancang untuk memberikan istirahat yang terlihat dalam sirkuit listrik, yang membantu melindungi dari kontak tidak sengaja dengan peralatan bertenaga.Ini juga dirancang untuk menahan kondisi lingkungan yang keras, seperti angin kencang, hujan, dan salju, membuatnya cocok untuk digunakan di lingkungan luar ruangan.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.



Karakteristik pengontrol:

1. Dengan 485 / 232 komunikasi antarmuka, atau melalui serat optik, nirkabel pemantauan jarak jauh; Fungsi percepatan setelah menutup kembali: ketika saklar berat

2. Dalam kasus kegagalan permanen, akselerasi otomatis memicu;

3. remote control / manual penutupan untuk mempercepat perjalanan, dan mengunci penutupan kembali: pengguna memperbaiki jalur setelah daya, jika lupa untuk menghapus grounding switch

Tripping harus dipercepat;

4. Tiga penutupan kembali waktu penundaan dapat disesuaikan;

Sirkuit penutupan trip mengadopsi desain anti-misoperation, dan memiliki fungsi anti-tripping.

5. arus berurutan nol dapat membedakan kesalahan di dalam wilayah dari kesalahan di luar wilayah.

6Saklar remote control dirancang untuk mencegah kesalahan operasi.

Fitur:

1.Teknologi Interupsi Vakum: Pemutus sirkuit ZW20-12 menggunakan pemutus vakum sebagai media pemadam busur.Pemutus vakum sangat efektif dalam memadamkan busur dan memberikan kekuatan dielektrik yang sangat baik, memastikan gangguan yang dapat diandalkan dari arus tegangan tinggi.

2Aplikasi di luar ruangan: Pemutus sirkuit ini dirancang khusus untuk instalasi di luar ruangan, membuatnya cocok untuk digunakan di substasiun, jaringan distribusi, dan sistem listrik luar ruangan lainnya.Dibangun untuk menahan kondisi lingkungan yang keras, termasuk variasi suhu, kelembaban, dan paparan debu, hujan, dan radiasi UV.

3.Rating Tegangan Tinggi: Pemutus sirkuit ZW20-12 dirancang untuk aplikasi tegangan tinggi, dengan tegangan nominal 12 kilovolts (kV).Ini dapat menangani sistem listrik yang beroperasi pada tingkat tegangan ini.

4.Desain kompak: Pemutus sirkuit memiliki desain kompak, memungkinkan pemasangan yang lebih mudah dan integrasi ke dalam pengaturan switchgear atau substasi luar ruangan.Ukuran kompak juga memudahkan penghematan ruang dan penggunaan yang efisien dari area instalasi yang tersedia.

5Operasi yang dapat diandalkan: pemutus sirkuit ZW20-12 dirancang untuk operasi yang andal.dan mekanisme canggih untuk memastikan operasi switching yang stabil dan efisien, meminimalkan risiko kesalahan atau kegagalan.

6Fitur Keamanan: Pemutus sirkuit dilengkapi dengan fitur keamanan untuk meningkatkan keamanan operator dan sistem. Ini dapat mencakup mekanisme penguncian untuk mencegah operasi yang salah,indikator mekanik dan listrik untuk memberikan informasi status, dan penutup pengaman untuk mencegah kontak tidak sengaja dengan bagian hidup.




Kolokasi:

Hubungan antara pemutus sirkuit vakum luar dan isolator pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau dalam hal kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolator pemutus sering dikoordinasi untuk bekerja sama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

Keamanan dan pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.

Pengenalan saklar pemutus eksterior seri GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electric-vacuum-circuit-breakers-creamic.html

Aplikasi

1Substasiun: Pemutus sirkuit ZW20-12 sering digunakan di substasiun luar sebagai bagian dari sistem distribusi utama.Hal ini digunakan untuk melindungi dan mengendalikan peralatan listrik seperti trafo, generator, dan busbar.

2Jaringan Distribusi: Pemutus sirkuit ini cocok untuk jaringan distribusi luar ruangan di mana daya tegangan tinggi didistribusikan ke beberapa lokasi.Ini membantu memastikan operasi yang dapat diandalkan dan aman dengan mengganggu arus kesalahan dan mengisolasi bagian jaringan yang rusak.

3Fasilitas Industri: Pemutus sirkuit ZW20-12 digunakan dalam sistem tegangan tinggi luar ruangan yang ditemukan di fasilitas industri seperti pabrik, pabrik manufaktur, dan operasi pertambangan.Ini memberikan perlindungan untuk peralatan listrik penting dan memastikan kontinuitas pasokan listrik.

4Instalasi Energi Terbarukan: Dalam instalasi energi terbarukan di luar ruangan seperti pembangkit listrik tenaga angin atau pembangkit listrik tenaga surya,pemutus sirkuit ZW20-12 digunakan untuk melindungi infrastruktur listrik dan beralih daya yang dihasilkan oleh sumber terbarukan.

5Kereta api: Pemutus sirkuit ini digunakan dalam sistem tegangan tinggi luar yang terkait dengan elektrifikasi kereta api.termasuk sistem kateter udara dan substasiun traksi.

6Industri Minyak dan Gas: Pemutus sirkuit ZW20-12 ditemukan aplikasi dalam sistem tegangan tinggi luar dalam industri minyak dan gas.Hal ini digunakan untuk melindungi peralatan listrik dan kontrol distribusi daya di platform lepas pantai, kilang, dan stasiun pompa.

7Proyek Infrastruktur: Pemutus sirkuit ZW20-12 cocok untuk berbagai proyek infrastruktur luar ruangan seperti bandara, pelabuhan, dan jalur transmisi listrik.Ini memainkan peran penting dalam melindungi infrastruktur penting dan memastikan pasokan listrik yang tidak terganggu.

Kondisi:

1. Ketinggian: 2000 meter

2.Suhu lingkungan:di luar ruangan -30°C~+55°C

Suhu rata-rata tahunan tertinggi adalah 20°C

Suhu rata-rata harian maksimum adalah 30°C

3Kelembaban relatif: 95% (25°C)

4Kapasitas seismik: akselerasi tingkat tanah 0,3g

Percepatan vertikal tanah 0,15 g

Sementara bertindak untuk tiga gelombang sinus

Faktor keselamatan 1.67

5Intensitas gempa: 7 derajat.

6. Perbedaan suhu harian maksimum:25°C

7.Lokasi pemasangan: di luar ruangan, titik demarkasi tanggung jawab pengguna 10kv

8.Metode grounding: Titik netral tidak menyentuh, grounding arc suppression coil dan grounding resistance rendah


Parameter teknis:

ZW20-12 ((F)

GW9-10
