Deskripsi produk:

ZW20-12(F) Boundary Load Switch adalah produk baru yang menggabungkan beberapa fungsi ke dalam satu perangkat cerdas.penutup kembali, dan sectionalizer, menawarkan fleksibilitas dan efisiensi dalam berbagai aplikasi.

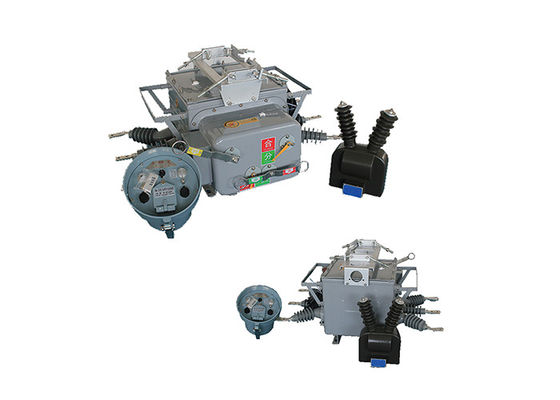

Komponen utama dari Boundary Load Switch termasuk pemutus vakum, pengontrol CH-40, dan transformator tegangan eksternal.sementara kontroler CH-40 memberikan perlindungan lanjutan, kontrol, dan fungsi komunikasi, sebuah transformator tegangan eksternal, yang opsional untuk jaringan cincin jalur otomasi distribusi,dapat digunakan untuk sambungan PT bilateral (potensi trafo).

Produk ini digunakan secara luas dalam jaringan lingkaran ruang 10 kV dan 13 kV kota dan jaringan listrik pedesaan.dan perangkat switch otomatis untuk penyebaran beban jalur di jaringan cincinSelain itu, dapat berfungsi sebagai saklar batas (umumnya dikenal sebagai penjaga) di saluran pasokan listrik cabang, serta reclosers dan sectionalisers di jaringan distribusi atas.

Boundary Load Switch menawarkan kemampuan manajemen jarak jauh, memungkinkan pemantauan dan kontrol yang efisien.Memfasilitasi integrasi yang mulus ke dalam sistem otomatisasi distribusi.

Perangkat ini menggunakan mekanisme deteksi dan penilaian yang dapat diandalkan, termasuk kemampuan untuk mendeteksi arus urutan nol tingkat mA dan arus sirkuit pendek antara fase.Hal ini memungkinkan untuk menghapus secara otomatis kesalahan grounding fase tunggal dan fase-ke-fase kesalahan sirkuit pendek, meningkatkan kemampuan manajemen kesalahan sistem.

Saklar utama dari Boundary Load Switch menggunakan teknologi busur vakum, sementara sistem isolasi menggabungkan SF6 dan N2 isolasi gas campuran.tahan ledakan, dan teknologi sistem isolasi dari Jepang, Jerman, dan Prancis, memastikan kinerja penyegelan keseluruhan yang sangat baik.yang mencegah kebocoran dan memastikan kinerja perangkat tetap tidak terpengaruh oleh lingkungan eksternal.

Mekanisme operasi pegas dari Boundary Load Switch dirancang dengan mempertimbangkan miniaturisasi dan pengoptimalan kinerja,menghasilkan keandalan tindakan yang lebih tinggi dibandingkan dengan mekanisme pegas tradisionalPeningkatan desain ini meningkatkan efisiensi operasional dan umur keseluruhan perangkat.



Karakteristik pengontrol:

Kontroler terminal cerdas memiliki fungsi seperti perlindungan, kontrol otomatis, inspeksi / kueri, komunikasi, dan manajemen perangkat lunak.

1.Perfectly menerapkan berbagai fungsi seperti perlindungan sirkuit, remote control, alarm, dan pemantauan jarak jauh.

2Tidak perlu investasi perangkat keras komunikasi dalam jaringan GSM. Cukup membeli kartu SIM dan mengaktifkan layanan SMS.

3Gunakan ponsel yang ditunjuk, enkripsi informasi, verifikasi kata sandi, dan langkah keamanan lainnya.

4.Modul GSM dapat menentukan nomor ponsel dan hanya menerima perintah dari telepon yang terikat.

5Pesan komunikasi untuk remote control dan perintah lainnya dienkripsi.

6Mengikuti metode remote control pra-set-konfirmasi-eksekusi-verifikasi untuk memastikan keamanan kontrol sistem dan mencegah kesalahan operasi.

7Tidak perlu memasang saluran komunikasi atau debug saluran komunikasi.

8. Cukup menginstal terminal pemantauan cerdas SMS dengan benar, masukkan kartu SIM, atur nomor ponsel yang ditunjuk, dan sistem akan mulai berjalan.

9Pemantauan dan tampilan real-time dapat dilakukan di lokasi manapun dengan sinyal, tanpa perlu personil yang ditempatkan untuk pemantauan.




Aplikasi:

1Substasiun Distribusi Listrik: Saklar ZW20 umumnya digunakan di substasiun distribusi listrik, baik dalam maupun luar ruangan.dan perlindungan kesalahan di jaringan distribusi.

2Bangunan Komersial: Saklar digunakan di bangunan komersial, termasuk pusat perbelanjaan, kompleks kantor, dan rumah sakit, untuk distribusi listrik yang dapat diandalkan dan aman.Hal ini memastikan switching beban yang efisien dan melindungi beban listrik kritis.

3Sistem Energi Terbarukan: Saklar ZW20 cocok untuk sistem energi terbarukan, seperti pembangkit listrik tenaga surya dan peternakan angin.Hal ini memfasilitasi switching dan perlindungan sirkuit tegangan menengah dalam sistem ini.

4Elektrifikasi Kereta Api: Saklar digunakan dalam proyek elektrifikasi kereta api untuk mengontrol dan melindungi pasokan listrik ke jaringan kereta api.Hal ini memastikan distribusi daya yang dapat diandalkan dan aman untuk operasi kereta api.

5Operasi Pertambangan: Saklar ZW20 digunakan dalam operasi pertambangan untuk mengontrol dan melindungi peralatan listrik dan jaringan distribusi listrik di tambang bawah tanah dan permukaan.

6.Industri Minyak dan Gas: Saklar ZW20 ditemukan aplikasi di industri minyak dan gas untuk mengontrol dan melindungi peralatan listrik di kilang, pipa, dan platform lepas pantai.

7Fasilitas Pengolahan Air dan Air Limbah: Saklar ZW20 digunakan di fasilitas pengolahan air dan air limbah untuk mengendalikan dan melindungi peralatan listrik di stasiun pompa, pabrik pengolahan,dan jaringan distribusi.

Struktur:

Perangkat perlindungan dan pemantauan relay berbasis microcomputer adalah sistem yang maju secara teknologi yang bertindak sebagai pengontrol pusat untuk sistem pemutus sirkuit.Dengan memanfaatkan teknologi komputer mikro mutakhirPerangkat ini memainkan peran penting dalam memastikan keamanan dan keandalan sistem listrik yang diintegrasikan.
Kontroler dirancang khusus untuk menahan berbagai kondisi lingkungan dan dilengkapi dengan ketahanan cuaca yang kuat.Fitur ini memungkinkan untuk beroperasi dengan andal dalam kondisi cuaca yang keras seperti suhu ekstrim, hujan lebat, dan kelembaban tinggi.memastikan fungsinya bahkan di lingkungan yang lembab atau lembab di mana kelembaban dapat menjadi masalah.
Untuk membangun koneksi yang aman dan dapat diandalkan, pengontrol dihubungkan ke tubuh saklar menggunakan konektor penerbangan. konektor penerbangan dikenal karena stabilitas dan daya tahan yang tinggi,membuat mereka pilihan yang ideal untuk aplikasi kritis seperti perlindungan relay dan pemantauanKonektor ini memastikan komunikasi dan fungsi yang tepat antara pengontrol dan saklar, meningkatkan kinerja keseluruhan dan keandalan sistem.
Kontroler unggul dalam keandalan koneksi, meminimalkan risiko hilangnya sinyal atau gangguan.yang sangat penting untuk fungsi yang tepat dari sistem perlindungan dan pemantauan relayDengan mempertahankan tingkat perlindungan yang tinggi, pengontrol menjaga integritas dan akurasi fungsi perlindungan relay dan pemantauan,mencegah kemungkinan kesalahan atau perbedaan yang dapat membahayakan keamanan keseluruhan sistem listrik.

Kondisi Lingkungan:

Suhu udara sekitar: -40°C sampai +70°C.

Ketinggian: Tidak lebih dari 3000 m di atas permukaan laut.

Udara sekitar dapat terkontaminasi dengan debu, asap, gas korosif, uap, atau kabut garam.

Kecepatan angin tidak boleh melebihi 34m/s (setara dengan tekanan 700Pa pada permukaan silinder).

Getaran atau aktivitas seismik dari peralatan switch dan kontrol eksternal dapat diabaikan.

Amplitudo interferensi elektromagnetik yang diinduksi dalam sistem sekunder tidak melebihi 1,6 kV.




Parameter teknis:

Parameter teknis pengontrol:
