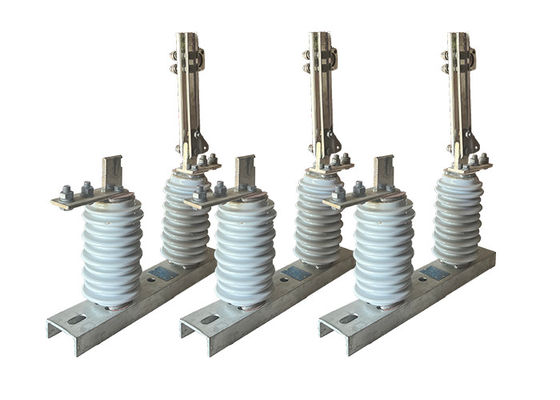

GB/T11022-2011 High Voltage Disconnect Switch yang Digunakan dengan Outdoor Vacuum Circuit Breaker untuk Substation Industri 1000A

GB/T11022-2011 High Voltage Disconnect Switch yang Digunakan dengan Outdoor Vacuum Circuit Breaker untuk Substation Industri 1000A

Deskripsi produk:

Saklar pemutus tegangan tinggi biasanya digunakan dalam sistem transmisi dan distribusi tegangan tinggi untuk mengisolasi bagian jaringan untuk pekerjaan pemeliharaan atau perbaikan.Mereka juga digunakan sebagai perangkat keselamatan untuk melindungi pekerja dari bahaya listrik, seperti kontak yang tidak disengaja dengan bagian sistem yang hidup.

Mereka dirancang untuk menangani tegangan tinggi dan arus, dan mereka sering dipasang di lokasi luar ruangan, di mana mereka terkena kondisi lingkungan yang keras, seperti suhu ekstrim, angin,Karena itu, mereka dibangun untuk menahan kondisi ini dan seringkali terbuat dari bahan tahan lama seperti baja atau aluminium.

Saklar pemutus tegangan tinggi datang dalam berbagai jenis dan konfigurasi, tergantung pada aplikasi dan persyaratan tertentu.sementara yang lain cocok untuk digunakan di luar ruanganBeberapa dirancang untuk dioperasikan secara manual, sementara yang lain otomatis dan dapat dioperasikan dari jarak jauh.

Selain fungsi utama mereka untuk mengisolasi sirkuit, switch pemutus tegangan tinggi juga memiliki fitur penting lainnya,seperti memberikan indikasi visual status mereka (terbuka atau tertutup), dan memastikan bahwa sirkuit tidak dihidupkan ketika isolator terbuka.

Hubungan dengan pemutus sirkuit vakum:

Hubungan antara pemutus sirkuit vakum luar dan isolator pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

1Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau jika terjadi kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

2Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolasi pemutus sering dikoordinasi untuk bekerja bersama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

3.Keamanan dan Pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.

Fitur:

Integrasi Switchgear: High voltage isolator switch biasanya terintegrasi ke dalam sistem switchgear, yang mencakup perangkat pelindung lainnya seperti pemutus sirkuit, sekring, dan relay.Integrasi ini memungkinkan untuk kontrol komprehensif dan perlindungan sirkuit tegangan tinggi, memastikan operasi yang aman dan efisien.

Operasi jarak jauh: Banyak saklar isolator tegangan tinggi dilengkapi dengan kemampuan operasi jarak jauh, yang memungkinkan mereka dikendalikan dari lokasi terpusat.Fitur ini meningkatkan kenyamanan dan keselamatan dengan menghilangkan kebutuhan untuk operasi manual di lingkungan yang berpotensi berbahaya.

Penghapusan busur: Saklar isolator tegangan tinggi dirancang untuk menekan pembentukan dan penyebaran busur listrik saat membuka atau menutup saklar.seperti menggunakan lemparan busur atau ruang pemadam busur, membantu meminimalkan risiko kerusakan pada saklar dan peralatan sekitarnya, serta mengurangi potensi kecelakaan listrik.

Deteksi kesalahan: Beberapa saklar isolator tegangan tinggi dilengkapi dengan mekanisme deteksi kesalahan yang dapat mendeteksi kondisi abnormal, seperti arus atau tegangan yang berlebihan,dan memicu pembukaan saklar otomatisKemampuan ini meningkatkan perlindungan keseluruhan sirkuit dengan cepat mengisolasi bagian yang rusak dan mencegah kerusakan lebih lanjut.

Modularitas dan Skalabilitas: Saklar isolator tegangan tinggi sering dirancang untuk menjadi modular, yang memungkinkan pemasangan, penggantian, atau perluasan yang mudah dalam sistem listrik.Modularitas memungkinkan fleksibilitas dan skalabilitas, sehingga mudah untuk menyesuaikan sistem dengan perubahan persyaratan operasi.

Aplikasi:

1.Perawatan dan Perbaikan: Saklar pemutus digunakan untuk mengisolasi bagian dari saluran listrik untuk keperluan pemeliharaan atau perbaikan.Hal ini memungkinkan personel pemeliharaan untuk bekerja dengan aman tanpa risiko sengatan listrik.

2.Load Shedding: Dalam hal kelebihan daya, saklar pemutus dapat digunakan untuk melepaskan beban dan mencegah kerusakan pada kabel listrik atau peralatan.

3Isolasi kesalahan: Saklar pemutus dapat digunakan untuk mengisolasi bagian dari jalur listrik jika terjadi kesalahan, seperti sirkuit pendek atau kesalahan tanah.Hal ini mencegah kesalahan menyebar ke bagian lain dari jaringan dan menyebabkan kerusakan lebih lanjut.

4Operasi Switch: Switch disconnector digunakan untuk operasi switching, seperti menghubungkan atau memutuskan sumber daya atau mengalihkan daya ke bagian yang berbeda dari jaringan.

5Perlindungan: Saklar pemutus sering digunakan bersama dengan perangkat pelindung lainnya, seperti pemutus sirkuit dan sekring, untuk melindungi saluran listrik dan peralatan dari kerusakan.

6.Energi Terbarukan: Dengan meningkatnya penggunaan sumber energi terbarukan, seperti angin dan matahari, switch pemutus digunakan untuk menghubungkan dan memutus koneksi sumber ini dari jaringan listrik.

Kondisi:

1. Ketinggian tidak melebihi 1000m

2.Suhu udara sekitar: Maksimum + 40'C; Minimum:Area Umum -30'C, Paramos -40 C;

3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);

4. Intensitas gempa tidak melebihi 8 derajat;

5.Situasi kerja tanpa getaran keras yang sering;

6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu

dan bahan peledak dan korosif lainnya yang sangat mempengaruhi kemampuan isolasi dan konduksi isolator

7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan kebakaran
