Deskripsi produk:

Saklar pemutus tegangan tinggi biasanya digunakan dalam sistem transmisi dan distribusi tegangan tinggi untuk mengisolasi bagian jaringan untuk pekerjaan pemeliharaan atau perbaikan.Mereka juga digunakan sebagai perangkat keselamatan untuk melindungi pekerja dari bahaya listrik, seperti kontak yang tidak disengaja dengan bagian sistem yang hidup.

Mereka dirancang untuk menangani tegangan tinggi dan arus, dan mereka sering dipasang di lokasi luar ruangan, di mana mereka terkena kondisi lingkungan yang keras, seperti suhu ekstrim, angin,Karena itu, mereka dibangun untuk menahan kondisi ini dan seringkali terbuat dari bahan tahan lama seperti baja atau aluminium.

Saklar pemutus tegangan tinggi datang dalam berbagai jenis dan konfigurasi, tergantung pada aplikasi dan persyaratan tertentu.sementara yang lain cocok untuk digunakan di luar ruanganBeberapa dirancang untuk dioperasikan secara manual, sementara yang lain otomatis dan dapat dioperasikan dari jarak jauh.

Selain fungsi utama mereka untuk mengisolasi sirkuit, switch pemutus juga memiliki fitur penting lainnya, seperti memberikan indikasi visual dari status mereka (terbuka atau tertutup),dan memastikan bahwa sirkuit tidak diberi energi ketika isolator terbuka.

Kolokasi:

Hubungan antara pemutus sirkuit vakum luar dan isolator pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau dalam hal kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolator pemutus sering dikoordinasi untuk bekerja sama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

Keamanan dan pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.

Struktur:

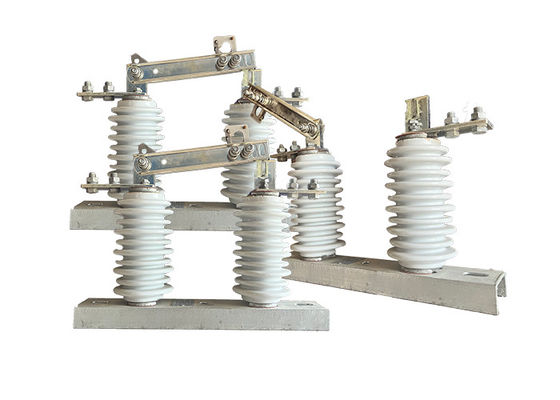

Produk ini terdiri dari dasar (plat), post insulator, bagian konduktif dan perangkat interlock.dan ujung pisau yang lain terhubung secara terpisah dengan kepala kontak statis, dan setiap sisi dipertahankan dalam keadaan kontak yang baik oleh tekanan dari pegas kompresi.tetapi juga kondusif untuk mengurangi kenaikan suhu, dan meningkatkan kekuatan mekanik pisau, membuat stabilitas termal dinamis terhadap sirkuit pendek.Bagian penguncian yang dipasang di ujung pisau kontak yang tidak berputar dan kait penguncian statis pada kontak statis merupakan perangkat penguncian pembukaan, yang mengunci sendiri ketika rem ditutup, sehingga pisau rem tidak akan jatuh sendiri karena beratnya sendiri atau tindakan tenaga listrik,mengakibatkan pembukaan rem tanpa alasan.

Risiko keamanan:

1.Sok listrik: Saklar pemutus tegangan tinggi dapat memberikan kejutan listrik yang berpotensi mematikan jika tidak ditangani dengan benar.Hal ini dapat terjadi jika saklar tidak terisolasi dengan benar sebelum dibuka atau jika ada kesalahan pada peralatan.

2.Arc flash: Ketika saklar pemutus tegangan tinggi dibuka, flash busur dapat terjadi, yang dapat melepaskan sejumlah besar energi dalam bentuk panas, cahaya, dan tekanan.kerusakan mata, dan luka lainnya.

3Kegagalan peralatan: Saklar pemutus tegangan tinggi dapat gagal jika tidak dirawat dengan benar atau jika mereka kelebihan beban. Hal ini dapat menyebabkan kerusakan peralatan, kebakaran listrik, dan bahaya lainnya.

4Bahaya Lingkungan: Saklar pemutus tegangan tinggi seringkali terletak di lingkungan luar ruangan, di mana mereka dapat terkena kondisi cuaca yang ekstrem, seperti angin kencang, hujan lebat,dan petir yang melanda.Kondisi ini dapat menciptakan risiko keamanan tambahan bagi personel yang mengoperasikan atau memelihara peralatan.

Fungsi:

Fungsi utama dari isolator listrik tegangan tinggi adalah untuk menyediakan isolasi listrik antara konduktor AC tegangan tinggi dan struktur pendukung,dan untuk mendukung berat konduktorHal ini dirancang untuk menahan tingkat tegangan tinggi dan arus listrik, dan biasanya terbuat dari bahan yang sangat tahan terhadap arc listrik dan korosi,seperti porselen atau polimer.

Aplikasi:

1isolasi: Ketika saklar isolasi berada dalam posisi terbuka, itu menciptakan celah fisik dalam sirkuit listrik,yang secara listrik mengisolasi bagian jalur transmisi di kedua sisi saklarHal ini mencegah energi listrik mengalir melalui saluran, yang dapat membantu melindungi dari kerusakan pada peralatan di bawah aliran switch.

2Perlindungan tegangan: Saklar isolasi sering digunakan bersama dengan penangkal tegangan,yang dirancang untuk melindungi terhadap lonjakan tegangan yang disebabkan oleh petir atau gangguan listrik lainnyaKombinasi saklar isolasi dan penangkal gelombang membantu melindungi dari kerusakan pada peralatan dengan mengalihkan energi listrik berlebih dari jalur transmisi.

3.Keamanan pemeliharaan: Dengan menyediakan istirahat yang terlihat di jalur transmisi, saklar isolasi membantu memastikan bahwa personel pemeliharaan dapat bekerja dengan aman di jalur tanpa risiko sengatan listrik.Ini membantu melindungi peralatan dan orang-orang yang bekerja di dalamnya.

Parameter teknis:
