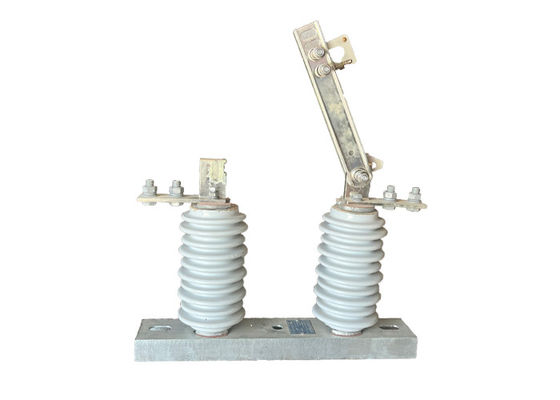

1000A Tegangan Tinggi GW9-10 Putus Switch 12kV Dengan Outdoor Vacuum Circuit Breaker Dioperasikan Secara Otomatis

1000A Tegangan Tinggi GW9-10 Putus Switch 12kV Dengan Outdoor Vacuum Circuit Breaker Dioperasikan Secara Otomatis

Deskripsi produk:

Switch pemutus tegangan tinggi memainkan peran penting dalam sistem transmisi dan distribusi listrik.pekerjaan perbaikanDesain dan konstruksi saklar ini difokuskan pada kemampuan mereka untuk menangani tegangan tinggi dan arus,serta tahan kondisi lingkungan yang keras.

Berbagai jenis saklar pemutus tegangan tinggi, seperti saklar air-break, saklar terendam minyak, dan saklar terisolasi gas, menawarkan berbagai keuntungan tergantung pada aplikasi spesifik.Air-break switch adalah yang paling umum dan bergantung pada kontak yang secara fisik memisahkan untuk mengganggu sirkuit. saklar yang direndam minyak diisi dengan minyak untuk mencegah arc, membuat mereka cocok untuk aplikasi tegangan tinggi. saklar terisolasi gas menggunakan gas sulfur hexafluoride untuk isolasi,memungkinkan desain yang lebih kompak.

Mengoperasikan dan memelihara switch pemutus tegangan tinggi membutuhkan personil yang berkualitas dengan pelatihan yang tepat.termasuk penggunaan peralatan pelindung pribadi dan kepatuhan terhadap protokol penguncian/tag-out, sangat penting untuk mencegah kecelakaan dan memastikan keselamatan pekerja. pemeliharaan dan pengujian yang teratur juga penting untuk memverifikasi fungsi dan keselamatan yang tepat dari switch ini.

Aplikasi:

1Isolasi Substasiun: Di substasiun, saklar pemutus tegangan tinggi digunakan untuk memutus transformer, pemutus sirkuit, dan peralatan lainnya dari sistem listrik untuk pemeliharaan atau perbaikan.

2Isolasi saluran transmisi: Saklar pemutus tegangan tinggi digunakan untuk mengisolasi bagian-bagian saluran transmisi tegangan tinggi untuk pemeliharaan, perbaikan, atau untuk mencegah aliran listrik selama keadaan darurat.

3.Capacitor bank switching: Dalam sistem listrik dengan bank kapasitor, high voltage disconnector switch digunakan untuk memutus koneksi bank kapasitor dari sistem listrik untuk pemeliharaan atau perbaikan.

4. Pengurangan beban: Dalam kasus kelebihan beban atau situasi darurat lainnya, saklar pemutus tegangan tinggi dapat digunakan untuk mengurangi beban dengan memutus sambungan bagian-bagian tertentu dari sistem listrik.

5Isolasi kesalahan: Saklar pemutus tegangan tinggi digunakan untuk mengisolasi bagian yang rusak dari sistem listrik untuk mencegah kerusakan pada peralatan dan memastikan kontinuitas pasokan listrik.

Operasi:

High voltage disconnect switches memisahkan bagian konduktif dari dasar menggunakan isolator untuk memastikan jarak isolasi kerja normal dan memperbaiki bagian konduktif, isolator,dan basis sebagai perangkat switching integralKetika berada di posisi terbuka, ada celah yang terlihat dan jarak isolasi pemecahan yang tepat untuk menahan tegangan kerja normal.dapat secara andal membawa arus kerja normal dan arus kesalahan sirkuit pendekKarena adanya perangkat pemadam busur khusus, itu hanya dapat digunakan untuk beralih sirkuit dengan tegangan tetapi tidak beban.Operasi pembukaan dan penutupan dilakukan dengan menggunakan kait isolasi untuk menarik atau mendorong lubang bulat di interlock, menyebabkan kait penguncian dinamis untuk melepaskan dan terlibat dengan kait penguncian statis.

Struktur:

Produk ini terdiri dari dasar (plat), post insulator, bagian konduktif dan perangkat interlock.dan ujung pisau yang lain terhubung secara terpisah dengan kepala kontak statis, dan setiap sisi dipertahankan dalam keadaan kontak yang baik oleh tekanan dari pegas kompresi.tetapi juga kondusif untuk mengurangi kenaikan suhu, dan meningkatkan kekuatan mekanik pisau, membuat stabilitas termal dinamis terhadap sirkuit pendek.Bagian penguncian yang dipasang di ujung pisau kontak yang tidak berputar dan kait penguncian statis pada kontak statis merupakan perangkat penguncian pembukaan, yang mengunci sendiri ketika rem ditutup, sehingga pisau rem tidak akan jatuh sendiri karena beratnya sendiri atau tindakan tenaga listrik,mengakibatkan pembukaan rem tanpa alasan.
