12kV 630A HV AC Efisiensi TinggiPower Disconnect Switch Gb 1985-2014 Risiko Rendah Dengan Outdoor Vacuum Circuit Breaker

12kV 630A HV AC Efisiensi TinggiPower Disconnect Switch Gb 1985-2014 Risiko Rendah Dengan Outdoor Vacuum Circuit Breaker

Deskripsi produk:

Saklar pemutus tegangan tinggi adalah komponen penting dalam sistem transmisi dan distribusi listrik,karena memungkinkan pengasingan bagian tertentu dari jaringan untuk pekerjaan pemeliharaan atau perbaikanMereka juga dapat digunakan untuk mengisolasi bagian-bagian jaringan jika terjadi kesalahan atau kondisi abnormal lainnya.

Saklar ini dirancang untuk menangani tegangan tinggi dan arus, dan biasanya dibangun dari bahan tahan lama dan kuat seperti stainless steel, aluminium atau tembaga.Mereka dirancang untuk menahan kondisi lingkungan yang keras, seperti suhu ekstrim, angin kencang, dan hujan lebat.

Ada beberapa jenis saklar pemutus tegangan tinggi, termasuk saklar air-break, saklar terendam minyak, dan saklar terisolasi gas.dan mereka bekerja dengan menggunakan satu set kontak yang secara fisik terpisah ketika saklar dibukaSaklar yang terendam minyak biasanya digunakan dalam aplikasi tegangan tinggi dan diisi dengan minyak untuk mencegah busur ketika saklar dibuka.Saklar terisolasi gas menggunakan gas sulfur hexafluoride untuk mengisolasi kontak saklar, yang memungkinkan desain switch yang lebih kecil dan lebih kompak.

Saklar pemutus tegangan tinggi harus dioperasikan dan dipelihara oleh personil yang berkualitas yang telah menerima pelatihan yang tepat.termasuk penggunaan peralatan perlindungan pribadi yang tepat dan mengikuti prosedur penguncian/tag-out untuk mencegah energi yang tidak disengaja dari peralatanPemeliharaan dan pengujian switch pemutus tegangan tinggi secara teratur juga penting untuk memastikan bahwa mereka berfungsi dengan baik dan aman digunakan.

Kolokasi:

Hubungan antara pemutus sirkuit vakum luar dan isolasi pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau dalam hal kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolasi pemutus sering dikoordinasi untuk bekerja sama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

Keamanan dan pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.

Struktur:

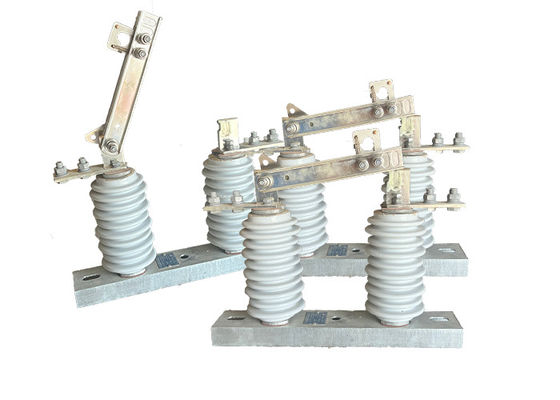

Produk yang digambarkan terdiri dari dasar (plat), insulator tiang, bagian konduktif, dan perangkat interlock.Pisau dipasang pada kepala pisau kontak dinamis melalui baut dan terhubung secara terpisah dengan kepala kontak statisSetiap sisi dipertahankan dalam keadaan kontak yang baik oleh tekanan dari pegas kompresi.yang meningkatkan permukaan disipasi panas dan mengurangi kenaikan suhuHal ini berkontribusi pada kekuatan mekanik pisau dan membuatnya stabil secara dinamis terhadap sirkuit pendek.
Bagian penguncian yang dipasang di ujung pisau kontak yang tidak berputar dan kait penguncian statis pada kontak statis membentuk perangkat penguncian pembukaan.Perangkat ini mengunci sendiri, sehingga pisau rem tidak akan jatuh karena beratnya sendiri atau tindakan listrik, yang dapat menyebabkan rem terbuka tanpa alasan.
Produk ini umumnya digunakan dalam sistem transmisi dan distribusi listrik dan memainkan peran penting dalam memastikan fungsi jaringan listrik yang baik.Prosedur keselamatan yang tepat harus diikuti ketika bekerja dengan saklar ini, dan hanya personil yang berkualitas dan terlatih yang diizinkan untuk mengoperasikannya dan memeliharanya.

Keuntungan:

1Struktur sederhana: Saklar isolasi dirancang dengan struktur yang sederhana, membuatnya mudah dipahami dan dioperasikan.

Perawatan rendah: Karena desain dan konstruksi, saklar isolasi membutuhkan perawatan minimal, mengurangi kebutuhan untuk inspeksi dan perbaikan yang sering.

2Linearitas pemecahan dan penutupan yang tinggi: Saklar isolasi memiliki linearitas pemecahan dan penutupan yang sangat baik, memastikan operasi yang lancar dan dapat diandalkan selama operasi switching.

3Keandalan tinggi: Saklar dibangun untuk memberikan kinerja yang dapat diandalkan, meminimalkan risiko kerusakan atau kegagalan selama operasi.

4Bandingkan dengan standar internasional: Saklar isolasi seri GW9-12 ((W) memenuhi atau melebihi tingkat produk serupa baik di dalam negeri maupun internasional,memastikan kompatibilitas dan daya saing di pasar.

Aplikasi:

1.Jaringan Listrik: Saklar isolasi tegangan tinggi vertikal di atas adalah komponen penting dalam jaringan listrik, di mana digunakan untuk mengisolasi bagian saluran transmisi untuk pemeliharaan atau perbaikan.Hal ini membantu memastikan bahwa jaringan listrik tetap beroperasi dan dapat diandalkan, bahkan selama kegiatan pemeliharaan atau perbaikan.

2.Substasiun Listrik: Saklar isolasi tegangan tinggi vertikal juga umum digunakan di substasiun listrik,dimana digunakan untuk mengisolasi transformer individu atau peralatan lain untuk pemeliharaan atau perbaikanHal ini membantu memastikan bahwa substasiun tetap beroperasi dan dapat diandalkan, bahkan selama kegiatan pemeliharaan atau perbaikan.

3Sistem Energi Terbarukan: Saklar isolasi tegangan tinggi vertikal juga digunakan dalam sistem energi terbarukan, seperti pembangkit listrik tenaga angin dan surya,untuk mengisolasi bagian dari jalur transmisi untuk perawatan atau perbaikanHal ini membantu memastikan bahwa sistem energi terbarukan tetap beroperasi dan dapat diandalkan, bahkan selama kegiatan pemeliharaan atau perbaikan.

Kondisi:

1. Ketinggian tidak melebihi 1000m

2.Suhu udara sekitar: Maksimum + 40'C;Minimum:Area Umum -30'C, Paramos -40 C;

3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);

4. Intensitas gempa tidak melebihi 8 derajat;

5.Situasi kerja tanpa getaran keras yang sering;

6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu

dan bahan peledak dan korosif lainnya yang sangat mempengaruhi isolasi dan kemampuan konduksi isolator

7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan kebakaran

Parameter teknis:
