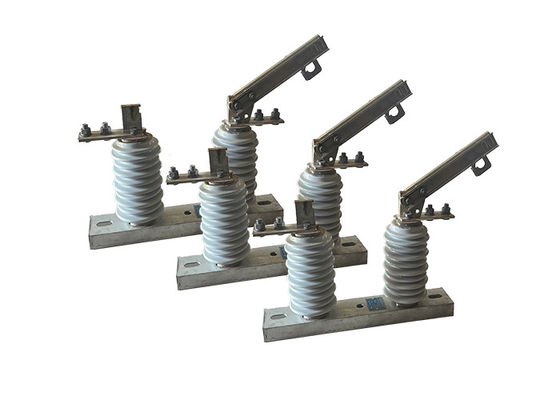

12kV 1000A Portable Hookstick Operated Disconnect Switch Keramik Untuk Outdoor Substation High Voltage Disconnect Switch

12kV 1000A Portable Hookstick Operated Disconnect Switch Keramik Untuk Outdoor Substation High Voltage Disconnect Switch

Deskripsi produk:

Saklar pemutus tegangan tinggi, juga dikenal sebagai saklar isolasi, dirancang khusus untuk memutus atau mengisolasi bagian dari sirkuit listrik dari sumber listriknya.Hal ini memberikan istirahat fisik dalam sirkuit, memungkinkan personel pemeliharaan untuk bekerja pada peralatan dengan aman tanpa risiko sengatan listrik.
Dalam sistem tenaga tegangan tinggi,tegangan tinggimemutus saklardan pemutus sirkuit vakum sering berkoordinasi untuk bekerja sama. pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu arus,sementara isolasi pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat pemutus.
Saklar isolasi tegangan tinggi memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan yang de-energized dan aman untuk bekerja pada.

Aplikasi:

Saklar pemutus tegangan tinggi adalah komponen penting dalam sistem transmisi dan distribusi listrik,karena memungkinkan pengasingan bagian tertentu dari jaringan untuk pekerjaan pemeliharaan atau perbaikanMereka juga dapat digunakan untuk mengisolasi bagian-bagian jaringan jika terjadi kesalahan atau kondisi abnormal lainnya.

Saklar ini dirancang untuk menangani tegangan tinggi dan arus, dan biasanya dibangun dari bahan tahan lama dan kuat seperti stainless steel, aluminium atau tembaga.Mereka dirancang untuk menahan kondisi lingkungan yang keras, seperti suhu ekstrim, angin kencang, dan hujan lebat.

Ada beberapa jenis saklar pemutus tegangan tinggi, termasuk saklar air-break, saklar terendam minyak, dan saklar terisolasi gas.dan mereka bekerja dengan menggunakan satu set kontak yang secara fisik terpisah ketika saklar dibukaSaklar yang terendam minyak biasanya digunakan dalam aplikasi tegangan tinggi dan diisi dengan minyak untuk mencegah busur ketika saklar dibuka.Saklar terisolasi gas menggunakan gas sulfur hexafluoride untuk mengisolasi kontak saklar, yang memungkinkan desain switch yang lebih kecil dan lebih kompak.

Saklar pemutus tegangan tinggi harus dioperasikan dan dipelihara oleh personil yang berkualitas yang telah menerima pelatihan yang tepat.termasuk penggunaan peralatan perlindungan pribadi yang tepat dan mengikuti prosedur penguncian/tag-out untuk mencegah energi yang tidak disengaja dari peralatanPemeliharaan dan pengujian switch pemutus tegangan tinggi yang teratur juga penting untuk memastikan bahwa mereka berfungsi dengan baik dan aman digunakan.

Operasi:

1Indikator visual: Saklar pemutus tegangan tinggi dapat dilengkapi dengan indikator visual, seperti indikator posisi atau lampu status, untuk memberikan visibilitas yang jelas dari status saklar (terbuka atau tertutup).Indikator ini membantu operator dengan cepat mengidentifikasi posisi saklar dan menghindari kontak secara tidak sengaja dengan sirkuit bertenaga.
2.Mekanisme interlocking: Beberapa switch high voltage disconnect dilengkapi dengan mekanisme interlocking yang mencegah switch dibuka atau ditutup dalam kondisi tertentu.sebuah saklar dapat memiliki interlock mekanik atau listrik yang membutuhkan sirkuit untuk de-energized sebelum saklar dapat dioperasikan, meningkatkan keamanan.
3Operasi jarak jauh: Saklar pemutus tegangan tinggi dapat dioperasikan dari jarak jauh menggunakan sistem kontrol atau perangkat. Operasi jarak jauh meminimalkan kebutuhan untuk personel berada di dekat saklar,mengurangi risiko bahaya listrik dan meningkatkan efisiensi operasional.
4Daya tahan lingkungan: Saklar pemutus tegangan tinggi sering dirancang untuk menahan kondisi lingkungan yang keras, seperti suhu ekstrim, kelembaban, dan lingkungan korosif.Mereka mungkin memiliki kandang yang kokoh, sealants, dan coatings untuk memastikan operasi yang dapat diandalkan dan umur panjang di lingkungan yang menantang.
5Deteksi dan indikasi kesalahan: Switch pemutus tegangan tinggi canggih dapat menggabungkan mekanisme deteksi dan indikasi kesalahan. Sistem ini dapat mendeteksi kondisi abnormal dalam sirkuit,seperti overcurrent atau sirkuit pendek, dan menyediakan alarm visual atau suara untuk memperingatkan operator tentang masalah potensial, memfasilitasi tindakan cepat dan meminimalkan kerusakan.

Struktur:

Produk yang digambarkan terdiri dari dasar (plat), insulator tiang, bagian konduktif, dan perangkat interlock.Pisau dipasang pada kepala pisau kontak dinamis melalui baut dan terhubung secara terpisah dengan kepala kontak statisSetiap sisi dipertahankan dalam keadaan kontak yang baik oleh tekanan dari pegas kompresi.yang meningkatkan permukaan disipasi panas dan mengurangi kenaikan suhuHal ini berkontribusi pada kekuatan mekanik pisau dan membuatnya dinamis termik stabil terhadap sirkuit pendek.
Bagian penguncian yang dipasang di ujung pisau kontak yang tidak berputar dan kait penguncian statis pada kontak statis membentuk perangkat penguncian pembukaan.Perangkat ini mengunci sendiri, sehingga pisau rem tidak akan jatuh karena beratnya sendiri atau tindakan listrik, yang dapat menyebabkan rem terbuka tanpa alasan.
Produk ini umumnya digunakan dalam sistem transmisi dan distribusi listrik dan memainkan peran penting dalam memastikan fungsi jaringan listrik yang baik.Prosedur keselamatan yang tepat harus diikuti ketika bekerja dengan saklar ini, dan hanya personil yang berkualitas dan terlatih yang diizinkan untuk mengoperasikannya dan memeliharanya.
