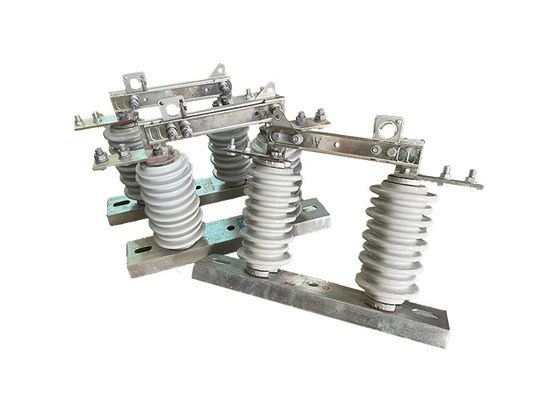

Single Phase High Voltage Disconnector Switch 630A 12kV Porcelain Made Outdoor Disconnector Switch Dengan Operasi Cerdas

Single Phase High Voltage Disconnector Switch 630A 12kV Porcelain Made Outdoor Disconnector Switch Dengan Operasi Cerdas

Deskripsi produk:

Saklar pemutus tegangan tinggi memang digunakan dalam sistem transmisi dan distribusi listrik tegangan tinggi untuk memutus sambungan sirkuit dari sumber daya mereka untuk keperluan pemeliharaan atau perbaikan.Mereka menyediakan sarana untuk mengisolasi sirkuit dari catu daya, memungkinkan pekerja untuk melakukan tugas mereka dengan aman tanpa risiko sengatan listrik.

Operasi high voltage disconnect switch melibatkan kutub berputar yang mengontrol pembukaan dan penutupan pisau atau kontak switch.pisau dapat diikat atau dilepasMekanisme ini memungkinkan untuk indikasi manual dan terlihat dari status switch.

Untuk memastikan keselamatan operator, tiang saklar pemutus biasanya terbuat dari bahan tidak konduktif, seperti serat kaca atau bahan komposit,yang memberikan isolasi terhadap tegangan tinggi yang ada di sistemIsolasi ini melindungi operator dari kejutan listrik saat mengoperasikan saklar.

Saklar pemutus tegangan tinggi tersedia dalam berbagai desain dan ukuran untuk mengakomodasi tegangan dan nilai arus yang berbeda dari sirkuit yang mereka kendalikan.Mereka biasanya dipasang pada tiang atau struktur di lingkungan luar ruangan, di mana mereka dapat dengan mudah diakses dan dioperasikan.switch pemutus berkontribusi pada keamanan dan keandalan keseluruhan sistem listrik dengan menyediakan sarana isolasi dan perlindungan.

Operasi:

High voltage disconnect switches memisahkan bagian konduktif dari dasar menggunakan isolator untuk memastikan jarak isolasi kerja normal dan memperbaiki bagian konduktif, isolator,dan basis sebagai perangkat switching integralKetika berada di posisi terbuka, ada celah yang terlihat dan jarak isolasi pemecahan yang tepat untuk menahan tegangan kerja normal.dapat secara andal membawa arus kerja normal dan arus kesalahan sirkuit pendekKarena adanya perangkat pemadam busur khusus, itu hanya dapat digunakan untuk beralih sirkuit dengan tegangan tetapi tidak beban.Operasi pembukaan dan penutupan dilakukan dengan menggunakan kait isolasi untuk menarik atau mendorong lubang bulat di interlock, menyebabkan kait penguncian dinamis untuk melepaskan dan terlibat dengan kait penguncian statis.

Fitur:

1.Rating Tegangan Tinggi: Saklar isolator tegangan tinggi dirancang untuk menahan tegangan tinggi, biasanya berkisar dari beberapa ribu volt hingga beberapa ratus ribu volt.

2Konstruksi yang kokoh: Saklar isolator tegangan tinggi biasanya terbuat dari bahan yang sangat tahan terhadap lengkungan listrik, korosi, dan bentuk kerusakan lainnya, seperti porselen atau polimer.

3.Arc Chutes: Banyak saklar isolator tegangan tinggi dirancang dengan saklar busur, yang membantu menghilangkan panas yang dihasilkan oleh busur listrik dan mencegah kerusakan pada saklar.

4. Earth Switch: Beberapa high voltage isolator switch dilengkapi dengan earth switch, yang memberikan tingkat keamanan tambahan dengan mendaratkan bagian terisolasi dari sirkuit.

5.Mekanisme interlocking: Untuk mencegah penutupan secara tidak sengaja switch selama pekerjaan pemeliharaan dilakukan,banyak saklar isolasi tegangan tinggi dilengkapi dengan mekanisme penguncian yang mencegah saklar ditutup sampai semua prosedur keamanan telah diikuti.

6Indikator visual: Saklar isolasi tegangan tinggi juga dapat mencakup indikator visual, seperti lampu atau bendera,yang memberikan indikasi yang jelas apakah saklar berada di posisi terbuka atau tertutup.

Aplikasi:

1Isolasi sirkuit: Isolator listrik tegangan tinggi terutama digunakan untuk mengisolasi bagian dari sistem listrik untuk pekerjaan pemeliharaan atau perbaikan.Hal ini memungkinkan pekerja untuk bekerja dengan aman pada sirkuit terisolasi tanpa risiko sengatan listrik atau bahaya listrik lainnya.

2.Keamanan: Isolator listrik tegangan tinggi juga digunakan sebagai perangkat keamanan untuk melindungi pekerja dan masyarakat dari bahaya listrik.Isolator listrik tegangan tinggi mencegah kontak yang tidak disengaja dengan bagian-bagian yang hidup dari sistem dan mengurangi risiko kecelakaan listrik.

3Perlindungan kesalahan: Isolator listrik tegangan tinggi juga dapat digunakan untuk melindungi sistem listrik dari kesalahan, seperti sirkuit pendek dan overload.Isolator listrik tegangan tinggi mencegah kesalahan menyebar ke bagian lain dari sistem dan menyebabkan kerusakan lebih lanjut.

4.Switching: Isolator listrik tegangan tinggi dapat digunakan sebagai perangkat switching untuk mengontrol aliran daya dalam sistem.aliran daya dapat diarahkan ke bagian yang berbeda dari sistem sesuai kebutuhan.

5.Pengujian: Isolator listrik tegangan tinggi juga dapat digunakan untuk tujuan pengujian, seperti untuk mengukur tegangan atau arus dalam sirkuit, atau untuk menguji kinerja komponen lain dalam sistem.

Kondisi:

1. Ketinggian maksimum untuk pemasangan tidak boleh melebihi 1000m.

2.Suhu udara sekitar tidak boleh melebihi +40'C, dan di daerah umum, tidak boleh turun di bawah -30'C. Di daerah Paramos, tidak boleh turun di bawah -40'C.

3Tekanan angin tidak boleh melebihi 700Pa, yang sesuai dengan kecepatan angin 34m/s.

4Isolator harus mampu menahan gempa bumi hingga 8 derajat intensitas.

5Isolator harus dipasang di tempat yang tidak memiliki getaran yang sering dan keras.

6Untuk isolator tipe biasa, mereka harus disimpan jauh dari gas, asap, deposisi kimia, kabut semprot garam, debu,dan bahan peledak dan korosif lainnya yang dapat sangat mempengaruhi kemampuan isolasi dan konduktivitas isolator.

7Isolator jenis anti polusi cocok untuk digunakan di area konduksi yang sangat kotor, tetapi mereka tidak boleh dipasang di area dengan bahan peledak atau penyebab kebakaran.

Parameter teknis:
