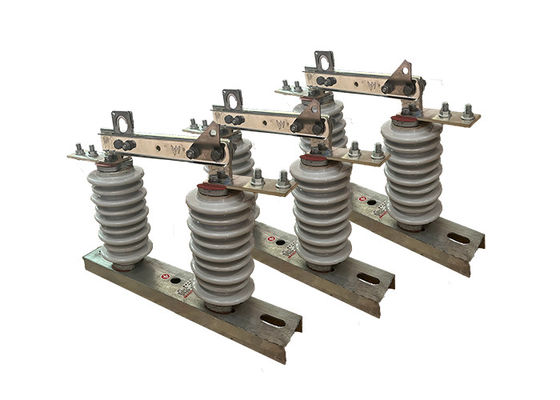

Isolasi sirkuit listrik yang digunakan untuk isolasi dengan operasi yang mudah

Isolasi sirkuit listrik yang digunakan untuk isolasi dengan operasi yang mudah

Deskripsi produk:

Saklar pemutus tegangan tinggi adalah jenis saklar listrik yang digunakan dalam sistem tenaga tegangan tinggi untuk mengisolasi bagian jaringan untuk keperluan pemeliharaan atau keamanan.Saklar biasanya dipasang pada tiang atau struktur pendukung lainnya dan digunakan untuk memutuskan kabel listrik atas dari sisa sistem.

High voltage disconnect switchEs dirancang untuk menangani tegangan dan arus tinggi dan sering dipasang di lokasi luar ruangan.Mereka terdiri dari satu set kontak stasioner dan bergerak yang dipisahkan oleh celah udaraKetika saklar berada dalam posisi tertutup, kontak saling berhubungan, memungkinkan arus mengalir melalui sirkuit.mengganggu aliran arus melalui sirkuit dan mengisolasinya dari sisanya sistem.

Saklar pemutus tegangan tinggi adalah komponen penting dari keamanan dan keandalan sistem listrik dan dirancang untuk beroperasi dalam berbagai kondisi lingkungan.Mereka sering mengalami pengujian dan persyaratan sertifikasi yang ketat untuk memastikan bahwa mereka memenuhi standar industri untuk kinerja dan keselamatan.

High voltage disconnect switchEs umumnya digunakan dalam sistem transmisi dan distribusi tegangan tinggi untuk mengisolasi bagian jaringan untuk pekerjaan pemeliharaan atau perbaikan.Mereka juga digunakan sebagai perangkat keselamatan untuk melindungi pekerja dari bahaya listrik, seperti kontak yang tidak disengaja dengan bagian sistem yang hidup.

Aplikasi:

1Isolasi sirkuit: Isolator listrik tegangan tinggi terutama digunakan untuk mengisolasi bagian dari sistem listrik untuk pekerjaan pemeliharaan atau perbaikan.Hal ini memungkinkan pekerja untuk bekerja dengan aman pada sirkuit terisolasi tanpa risiko sengatan listrik atau bahaya listrik lainnya.

2.Keamanan: Isolator listrik tegangan tinggi juga digunakan sebagai perangkat keamanan untuk melindungi pekerja dan masyarakat dari bahaya listrik.Isolator listrik tegangan tinggi mencegah kontak yang tidak disengaja dengan bagian-bagian yang hidup dari sistem dan mengurangi risiko kecelakaan listrik.

3Perlindungan kesalahan: Isolator listrik tegangan tinggi juga dapat digunakan untuk melindungi sistem listrik dari kesalahan, seperti sirkuit pendek dan overload.Isolator listrik tegangan tinggi mencegah kesalahan menyebar ke bagian lain dari sistem dan menyebabkan kerusakan lebih lanjut.

4.Switching: Isolator listrik tegangan tinggi dapat digunakan sebagai perangkat switching untuk mengontrol aliran daya dalam sistem.aliran daya dapat diarahkan ke bagian yang berbeda dari sistem sesuai kebutuhan.

5.Pengujian: Isolator listrik tegangan tinggi juga dapat digunakan untuk tujuan pengujian, seperti untuk mengukur tegangan atau arus dalam sirkuit, atau untuk menguji kinerja komponen lain dalam sistem.

Operasi:

1Menutup saklar: Ketika saklar ditutup, dua bagian konduktif sirkuit dihubungkan satu sama lain, memungkinkan arus listrik mengalir melalui sirkuit.

2Membuka saklar: Ketika saklar dibuka, celah udara dibuat antara dua bagian konduktif sirkuit, secara efektif mengisolasi bagian dari sisa sistem.Ini biasanya dilakukan untuk memungkinkan pemeliharaan, perbaikan, atau pekerjaan pengujian harus dilakukan dengan aman.

3.Pembatas Sirkuit: Sebelum pekerjaan dapat dilakukan pada bagian terisolasi dari sirkuit, penting untuk membatas sirkuit untuk mencegah setiap muatan listrik residual dari membangun.Ini biasanya dilakukan dengan menggunakan saklar bumi atau elektroda grounding.

Penting untuk dicatat bahwa pengoperasian saklar isolasi tegangan tinggi hanya dapat dilakukan oleh personel yang terlatih dan berkualitas,karena mereka dapat menimbulkan risiko serius kejutan listrik atau cedera jika ditangani dengan salahSelain itu, penting untuk mengikuti semua prosedur dan pedoman keselamatan saat bekerja dengan peralatan tegangan tinggi, termasuk memakai pakaian dan peralatan pelindung yang tepat,menggunakan alat terisolasi, dan memastikan bahwa area bebas dari bahan mudah terbakar atau peledak

Struktur:

1Tubuh Isolator Porselen: Tubuh isolator adalah komponen utama dari isolator, dan biasanya terbuat dari porselen kekuatan tinggi.Ini dirancang untuk menyediakan isolasi listrik antara konduktor dan struktur pendukung, dan dibentuk menjadi bentuk dan ukuran yang diinginkan.

2Fittings Metal End: Fittings ujung logam yang dipasang pada tubuh isolasi dan menyediakan sarana untuk menghubungkan isolasi ke konduktor dan struktur pendukung.Mereka biasanya terbuat dari baja galvanis atau bahan tahan korosi lainnya, dan dapat dirancang dengan fitur khusus seperti celah atau sendi bola dan soket untuk pemasangan yang mudah.

3Komposisi penyegelan: Komposisi penyegelan digunakan untuk menyegel sendi antara tubuh isolator dan fittings ujung logam, mencegah kelembaban dan kontaminan memasuki bagian dalam isolator.

4Hardware: Hardware seperti baut, kacang, dan washer digunakan untuk mengamankan fittings ujung logam ke tubuh insulator dan struktur pendukung.

Tutup Fitting: Tutup Fitting digunakan untuk melindungi fittings ujung logam dari korosi dan kerusakan, dan dapat terbuat dari plastik atau bahan lain.

5Fitur Tambahan: Tergantung pada aplikasi spesifik, isolator listrik tegangan tinggi porselen dapat dirancang dengan fitur tambahan seperti penghalang isolasi, lubang busur,dan saklar bumi untuk meningkatkan kinerja dan keselamatan mereka.

Kondisi:

1. Ketinggian tidak melebihi 1000m

2.Suhu udara sekitar: Maksimum + 40'C; Minimum:Area Umum -30'C, Paramos -40 C;

3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);

4. Intensitas gempa tidak melebihi 8 derajat;

5.Situasi kerja tanpa getaran keras yang sering;

6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu

dan bahan peledak dan korosif lainnya yang sangat mempengaruhi kemampuan isolasi dan konduksi isolator

7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan kebakaran
