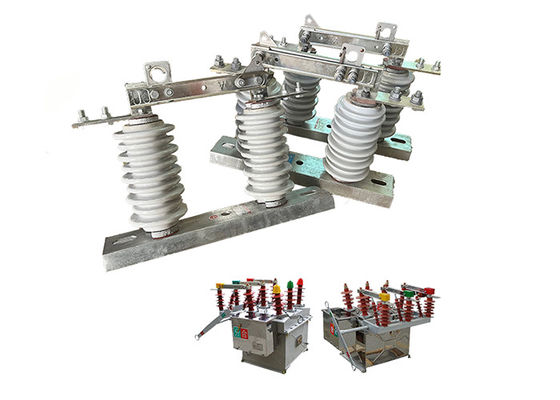

630A High Voltage Air Break Disconnect Switch GW9 Industrial Single Phase Vertical Break Switch Dengan Instalasi Mudah

630A High Voltage Air Break Disconnect Switch GW9 Industrial Single Phase Vertical Break Switch Dengan Instalasi Mudah

Deskripsi produk:

Saklar pemutus tegangan tinggi adalah jenis saklar listrik yang digunakan dalam sistem tenaga tegangan tinggi untuk mengisolasi bagian jaringan untuk keperluan pemeliharaan atau keamanan.Saklar biasanya dipasang pada tiang atau struktur pendukung lainnya dan digunakan untuk memutuskan kabel listrik atas dari sisa sistem.

Saklar pemutus tegangan tinggi dirancang untuk menangani tegangan dan arus tinggi dan sering dipasang di lokasi luar ruangan.Mereka terdiri dari satu set kontak stasioner dan bergerak yang dipisahkan oleh celah udaraKetika saklar berada dalam posisi tertutup, kontak saling berhubungan, memungkinkan arus mengalir melalui sirkuit.mengganggu aliran arus melalui sirkuit dan mengisolasinya dari sisanya sistem.

Saklar pemutus tegangan tinggi adalah komponen penting dari keamanan dan keandalan sistem listrik dan dirancang untuk beroperasi dalam berbagai kondisi lingkungan.Mereka sering mengalami pengujian dan persyaratan sertifikasi yang ketat untuk memastikan bahwa mereka memenuhi standar industri untuk kinerja dan keselamatan.

Saklar pemutus tegangan tinggi umumnya digunakan dalam sistem transmisi dan distribusi tegangan tinggi untuk mengisolasi bagian jaringan untuk pekerjaan pemeliharaan atau perbaikan.Mereka juga digunakan sebagai perangkat keselamatan untuk melindungi pekerja dari bahaya listrik, seperti kontak yang tidak disengaja dengan bagian sistem yang hidup.

Operasi:

1 Persiapan: Sebelum mengoperasikan saklar, sirkuit harus dipadamkan dan diikat dengan baik untuk mencegah bahaya listrik.Saklar harus diperiksa untuk tanda-tanda kerusakan atau keausan.
2 Menutup saklar: Untuk menutup saklar, operator secara manual atau jarak jauh menggerakkan pegangan saklar atau tuas kontrol ke posisi tertutup.memungkinkan arus mengalir melalui sirkuit.
3 Membuka saklar: Untuk membuka saklar, operator secara manual atau jarak jauh menggerakkan pegangan saklar atau tuas kontrol ke posisi terbuka.Mengganggu aliran arus.
4 Pengelolaan busur: Ketika saklar dibuka, busur listrik dapat terjadi antara kontak, yang dapat berbahaya dan menyebabkan kerusakan pada saklar.saklar dapat dilengkapi dengan perangkat seperti lemparan busur atau kumparan ledakan.
5 Keamanan: Operator switch pemutus tegangan tinggi harus mengikuti prosedur keselamatan yang tepat untuk mencegah bahaya listrik.dan mengikuti prosedur lock-out/tag-out.

Tips Keamanan:

1.Selalu memakai peralatan perlindungan pribadi (PPE) yang tepat seperti sarung tangan, kacamata pengaman, dan pakaian tahan api.

Sebelum bekerja pada saklar, pastikan bahwa catu daya dimatikan, dan saklar tertanam dengan benar.

2. Ikuti instruksi produsen untuk mengoperasikan saklar, dan jangan mencoba untuk melewati fitur keselamatan atau menggunakan saklar untuk tujuan lain selain yang dimaksudkan.

3Saat bekerja pada saklar, gunakan alat dan peralatan yang terisolasi untuk mencegah kejutan listrik.

4Hindari menyentuh bagian konduktif dari saklar dan jaga jarak yang aman dari saklar saat beroperasi.

5Jangan pernah mencoba untuk memperbaiki atau memodifikasi saklar sendiri kecuali Anda seorang profesional yang berkualitas dan terlatih.

6. Jaga area di sekitar saklar bersih dan bebas dari puing-puing yang dapat mengganggu operasinya.

7Periksa secara teratur untuk melihat tanda-tanda keausan atau kerusakan, dan ganti setiap bagian yang rusak atau usang sesegera mungkin.

8.Hanya personil yang berwenang yang diizinkan untuk mengoperasikan atau melakukan pemeliharaan pada saklar.

9Dalam keadaan darurat, ikuti prosedur darurat yang ditetapkan dan matikan listrik ke saklar segera.

Aplikasi:

1.Perawatan dan Perbaikan: Saklar pemutus digunakan untuk mengisolasi bagian dari saluran listrik untuk keperluan pemeliharaan atau perbaikan.Hal ini memungkinkan personel pemeliharaan untuk bekerja dengan aman tanpa risiko sengatan listrik.

2.Load Shedding: Dalam hal kelebihan daya, saklar pemutus dapat digunakan untuk melepaskan beban dan mencegah kerusakan pada kabel listrik atau peralatan.

3Isolasi kesalahan: Saklar pemutus dapat digunakan untuk mengisolasi bagian dari jalur listrik jika terjadi kesalahan, seperti sirkuit pendek atau kesalahan tanah.Hal ini mencegah kesalahan menyebar ke bagian lain dari jaringan dan menyebabkan kerusakan lebih lanjut.

4Operasi Switch: Switch disconnector digunakan untuk operasi switching, seperti menghubungkan atau memutuskan sumber daya atau mengalihkan daya ke bagian yang berbeda dari jaringan.

5Perlindungan: Saklar pemutus sering digunakan bersama dengan perangkat pelindung lainnya, seperti pemutus sirkuit dan sekring, untuk melindungi saluran listrik dan peralatan dari kerusakan.

6.Energi Terbarukan: Dengan meningkatnya penggunaan sumber energi terbarukan, seperti angin dan matahari, switch pemutus digunakan untuk menghubungkan dan memutus koneksi sumber ini dari jaringan listrik.

Struktur:

Produk ini terdiri dari dasar (plat), post insulator, bagian konduktif dan perangkat interlock.dan ujung pisau yang lain terhubung secara terpisah dengan kepala kontak statis, dan setiap sisi dipertahankan dalam keadaan kontak yang baik oleh tekanan dari pegas kompresi.tetapi juga kondusif untuk mengurangi kenaikan suhu, dan meningkatkan kekuatan mekanik pisau, membuat stabilitas termal dinamis terhadap sirkuit pendek.Bagian penguncian yang dipasang di ujung pisau kontak yang tidak berputar dan kait penguncian statis pada kontak statis merupakan perangkat penguncian pembukaan, yang mengunci sendiri ketika rem ditutup, sehingga pisau rem tidak akan jatuh sendiri karena beratnya sendiri atau tindakan tenaga listrik,mengakibatkan pembukaan rem tanpa alasan.

Parameter teknis:
