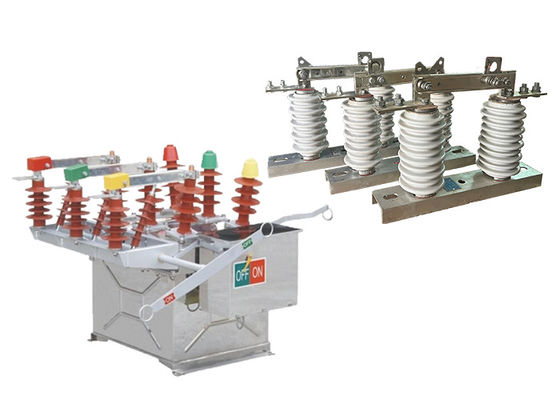

High Voltage Automatic Vacuum Circuit Breaker Outdoor AC Stainless Steel Keramik yang Digunakan dengan Saklar Putus Grup

High Voltage Automatic Vacuum Circuit Breaker Outdoor AC Stainless Steel Keramik yang Digunakan dengan Saklar Putus Grup

Deskripsi produk:

Pemutus sirkuit ZW8-12 dirancang untuk memenuhi standar internasional dan diproduksi menggunakan teknologi canggih.dan arus pemutusan sirkuit pendek hingga 20kA.

Pemutus sirkuit terdiri dari beberapa komponen utama, termasuk pemutus vakum, mekanisme operasi, dan sistem kontrol.Pemutus vakum adalah jantung pemutus sirkuit dan bertanggung jawab untuk mengganggu arus listrikHal ini dirancang untuk beroperasi dalam vakum, yang membantu mencegah busur dan memastikan operasi yang dapat diandalkan.

Mekanisme operasi bertanggung jawab untuk membuka dan menutup pemutus sirkuit dan dapat dioperasikan secara manual atau listrik.Sistem kontrol memantau pemutus sirkuit dan memberikan umpan balik kepada operator, memungkinkan mereka untuk memantau status pemutus dan mendeteksi kesalahan.

Pemutus sirkuit ZW8-12 dirancang untuk sangat dapat diandalkan dan membutuhkan perawatan minimal.membuatnya cocok untuk digunakan dalam berbagai aplikasi.

Saklar pemutus tegangan tinggi adalah saklar listrik yang dirancang untuk mengisolasi bagian dari jaringan atau sistem listrik dari sisanya untuk keperluan pemeliharaan atau perbaikan.Ini biasanya digunakan dalam sistem transmisi dan distribusi tegangan tinggi.

Saklar dirancang untuk membuka dan menutup di bawah kondisi normal atau abnormal, seperti kesalahan atau overcurrent.secara fisik memisahkan bagian dari sistem dari sisa jaringan, mencegah aliran listrik ke bagian itu.

Saklar pemutus tegangan tinggi biasanya dirancang untuk beroperasi pada tegangan antara 600 volt dan 765.000 volt, dan dapat dioperasikan secara manual atau otomatis.Mereka biasanya dipasang di substasiun atau di tiang listrik, dan merupakan komponen penting dari infrastruktur jaringan listrik.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum!!

Fitur:

1.Voltage Rating: Pemutus sirkuit ZW8-12 dirancang untuk aplikasi tegangan menengah dan memiliki tegangan nominal 12 kilovolts (kV).Ini cocok untuk sistem listrik yang beroperasi pada tingkat tegangan ini.

2.Teknologi Interupsi Vakum: Pemutus sirkuit ini menggunakan pemutus vakum sebagai media pemadam busur.Pemutus vakum sangat efisien dalam memadamkan busur dan memberikan kekuatan dielektrik yang sangat baik, memastikan gangguan yang dapat diandalkan dari arus tegangan menengah.

3Desain kompak: Pemutus sirkuit ZW8-12 memiliki desain kompak dan modular, yang memungkinkan pemasangan, pemeliharaan, dan integrasi yang lebih mudah ke dalam perakitan switchgear.Ukuran kompak juga membantu mengoptimalkan penggunaan ruang di instalasi listrik.

4Kapasitas Pemutus Tinggi: Pemutus dirancang untuk menangani kapasitas pemutus yang tinggi, yang memungkinkan untuk mengganggu sirkuit pendek dan arus kesalahan dengan aman.Kapasitas pemutus sirkuit ZW8-12 biasanya ditentukan oleh produsen.

5Operasi yang dapat diandalkan: Pemutus sirkuit ZW8-12 dirancang untuk operasi yang dapat diandalkan dan telah menjalani pengujian yang ketat untuk memastikan kinerja dan daya tahannya.Ini menggabungkan bahan berkualitas tinggi dan komponen teknik presisi untuk memastikan operasi switching stabil dan efisien.

6Fitur Keamanan: Pemutus sirkuit dilengkapi dengan fitur keamanan untuk meningkatkan keamanan operator dan sistem.indikator mekanik dan listrik untuk memberikan informasi status, dan penutup pengaman untuk mencegah kontak tidak sengaja dengan bagian hidup.

7. Remote Control and Monitoring: Tergantung pada model dan produsen tertentu, pemutus sirkuit ZW8-12 dapat mendukung kemampuan remote control dan monitoring.Hal ini memungkinkan untuk operasi yang nyaman dan pemantauan pemutus sirkuit dari ruang kontrol pusat atau melalui kontrol pengawasan dan sistem akuisisi data (SCADA), meningkatkan manajemen dan pemeliharaan sistem.

Struktur:

1.Tutup atas dari kandang diproses menggunakan satu kali peregangan membentuk teknologi cetakan, mencapai tingkat perlindungan IP4X, kekuatan mekanik tinggi, penampilan yang indah,dan mudah dipasang. Tidak mudah berkarat dan tahan korosi. baja tahan karat atau perawatan semprot pelat baja berkualitas tinggi dapat dipilih.

2.Switch pemutus (opsional) disesuaikan sesuai dengan unit tubuh switch ZW8, dengan titik pemutus yang jelas selama pemeliharaan saluran distribusi,dan perangkat penguncian mekanis antara saklar pemutus dan pemutus sirkuit untuk mencegah kesalahan operasi.

Kondisi:

1.Suhu lingkungan: Pemutus sirkuit dirancang untuk beroperasi dalam kisaran suhu dari -15°C sampai +40°C.Ini berarti dapat bekerja secara efektif di lingkungan dengan suhu serendah -15 °C dan setinggi +40 °C.

2Tekanan angin: Pemutus sirkuit dapat menahan tekanan angin hingga 700Pa, yang setara dengan kecepatan angin 34m/s.Hal ini memastikan bahwa pemutus sirkuit tetap stabil dan tidak terpengaruh oleh angin kencang.

3Ketinggian: Pemutus sirkuit ini cocok untuk dipasang pada ketinggian hingga 1000 m di atas permukaan laut.

4Intensitas gempa: Pemutus sirkuit dirancang untuk menahan aktivitas gempa dengan tingkat intensitas hingga 8 pada skala intensitas gempa.Hal ini memastikan bahwa ia tetap beroperasi dan tidak terpengaruh oleh getaran seismik sampai tingkat ini.

Parameter teknis:

ZW8-12


GW9-10
