HengAnshun Automatic Vacuum Circuit Breaker Digunakan Dalam Sistem Distribusi Dioperasikan Dengan High Voltage Diconnector Switch

HengAnshun Automatic Vacuum Circuit Breaker Digunakan Dalam Sistem Distribusi Dioperasikan Dengan High Voltage Diconnector Switch

Deskripsi produk:

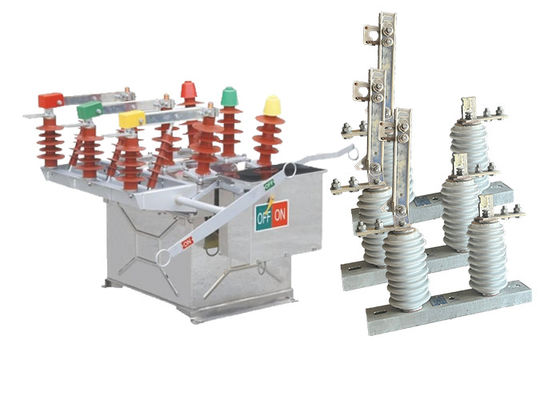

Pemutus sirkuit vakum AC tegangan tinggi luar ruangan ZW8-12 adalah jenis switchgear listrik yang umum digunakan dalam sistem transmisi dan distribusi listrik.Hal ini dirancang untuk beroperasi di lingkungan luar dan dinilai untuk tegangan maksimum 12kV dan frekuensi 50Hz.

Fungsi utama pemutus sirkuit ZW8-12 adalah untuk mengganggu aliran arus listrik jika terjadi overload atau kesalahan sirkuit pendek.Hal ini membantu melindungi peralatan listrik di hilir dari kerusakan dan mencegah pemadaman listrik.

Pemutus sirkuit ZW8-12 sangat cocok untuk digunakan dalam sistem distribusi untuk jaringan listrik perkotaan dan pedesaan yang beroperasi pada 10kV.Ini adalah produk yang matang dan dapat diandalkan yang telah banyak digunakan di industri tenaga selama bertahun-tahun.

Salah satu keuntungan utama pemutus sirkuit ZW8-12 adalah penggunaan pemutus vakum.Pemutus vakum sangat efisien dalam mengganggu arus listrik dan dikenal karena umur panjang dan kebutuhan pemeliharaan yang rendahHal ini membuat pemutus sirkuit ZW8-12 biaya efektif dan solusi yang andal untuk sistem distribusi listrik

Saklar pemutus eksterior GW9-10 memainkan peran penting dalam sistem transmisi dan distribusi daya tegangan tinggi.Mereka dirancang khusus untuk memisahkan sirkuit dari sumber daya mereka untuk tujuan pemeliharaan atau perbaikan, memastikan keselamatan pekerja yang melakukan tugas pada sistem.

Fungsi utama dari saklar pemutus eksterior adalah untuk mengisolasi sirkuit dari catu daya.Hal ini dicapai melalui tiang berputar yang mengontrol pembukaan dan penutupan pisau saklar atau kontakDengan memutar tiang, pisau dapat dihubungkan atau dilepas, secara efektif menghubungkan atau memutuskan sirkuit. operasi manual ini memberikan indikasi yang terlihat dari status saklar,yang memungkinkan operator untuk dengan mudah menentukan apakah sirkuit dihidupkan atau mati energi.

Keselamatan operator sangat penting ketika berurusan dengan sistem tegangan tinggi. Oleh karena itu, tiang saklar pemutus eksterior biasanya terbuat dari bahan yang tidak konduktif,seperti serat kaca atau bahan kompositPilihan bahan ini memastikan bahwa tiang memberikan isolasi terhadap tegangan tinggi yang ada dalam sistem, melindungi operator dari kejut listrik selama operasi switch.

Saklar pemutus eksterior tersedia dalam desain dan ukuran yang berbeda untuk mengakomodasi tegangan dan nilai arus dari sirkuit yang mereka kendalikan.Mereka biasanya dipasang di tiang atau struktur di lingkungan luar untuk akses dan pengoperasian yang mudahKetika digunakan bersama dengan perangkat pelindung lainnya seperti pemutus sirkuit dan sekering,switch pemutus berkontribusi pada keamanan dan keandalan keseluruhan sistem listrik dengan menyediakan sarana isolasi dan perlindungan.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum.

Fitur:

1.ZW8-12 outdoor high-voltage AC vacuum circuit breaker memiliki kemampuan anti polusi yang ditingkatkan, dengan isolasi internal yang dirancang untuk isolasi komposit udara dan resin epoksi.Sistem isolasi ini membantu melindungi pemutus sirkuit dari polusi lingkungan, memastikan operasinya dapat diandalkan bahkan dalam kondisi luar yang tercemar atau keras.

2Pemutus sirkuit ZW8-12 dilengkapi dengan mekanisme operasi penyimpanan energi rudal.memungkinkan operasi beralih yang cepat dan andalMekanisme penyimpanan energi rudal meningkatkan kinerja keseluruhan dan keandalan pemutus sirkuit.

3Pemutus sirkuit ZW8-12 dapat dikonfigurasi dengan salah satu sisi (sisi kiri) atau dua sisi pemisah switch, bersama dengan PT eksternal (Potential Transformer).Fleksibilitas ini memungkinkan pilihan instalasi serbaguna berdasarkan persyaratan sistem tertentu. Saklar pemisahan satu sisi atau dua sisi memungkinkan isolasi mudah pemutus sirkuit dari sistem listrik, sementara PT eksternal memfasilitasi pengukuran dan pemantauan tegangan yang akurat.


Kolokasi:

Hubungan antara pemutus sirkuit vakum luar dan isolasi pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau dalam hal kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolasi pemutus sering dikoordinasi untuk bekerja sama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

Keamanan dan pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.

Struktur:

1.Pengganggu vakum: Pengganggu vakum adalah jantung pemutus sirkuit. Ini terdiri dari kontak tetap dan kontak bergerak yang disegel dalam ruang vakum. Ketika pemutus sirkuit beroperasi,Kontak terpisah, menciptakan busur. Peran pemutus vakum adalah untuk memadamkan busur dan memberikan gangguan yang dapat diandalkan dari arus.

2Mekanisme operasi: Pemutus sirkuit dilengkapi dengan mekanisme operasi yang bertanggung jawab untuk membuka dan menutup kontak.mekanisme hidraulik, atau mekanisme penggerak elektromagnetik.

3.Isolating Enclosure: Pemutus sirkuit ditempatkan dalam sebuah isolasi enclosure, yang memberikan perlindungan terhadap faktor eksternal seperti kelembaban, debu, dan kontaminan.Lapisan biasanya terbuat dari bahan isolasi berkualitas tinggi untuk mempertahankan kekuatan dielektrik dan sifat isolasi yang diperlukan.

4Sistem Kontrol dan Perlindungan: Pemutus sirkuit ZW8-12 menggabungkan sistem kontrol dan perlindungan untuk memantau dan mengendalikan operasinya.dan perangkat kontrol untuk mendeteksi kondisi abnormal, memberikan input sinyal, dan memulai pembukaan atau penutupan pemutus.

5.Terminal Koneksi: Pemutus memiliki terminal koneksi untuk koneksi listrik masuk dan keluar. Terminal ini memungkinkan untuk menghubungkan kabel listrik atau busbar,memungkinkan aliran arus melalui pemutus sirkuit.

6Komponen Bantuan dan Kontrol: Komponen Bantuan dan Kontrol tambahan dapat hadir dalam pemutus sirkuit untuk meningkatkan fungsinya.Transformator tegangan, transformator arus, dan aksesoris lainnya yang diperlukan untuk memantau, mengukur, dan mengendalikan parameter listrik.

Keuntungan:

1.Ini dilengkapi dengan mekanisme operasi energi-storing jenis CT23 pegas. energi-storing, pembukaan dan penutupan dapat dicapai dengan motor atau manual.

2.ZW8-12G terdiri dari pemutus ZW8-12 dan isolator, yang disebut pemutus gabungan, dapat digunakan sebagai sectionaliser.

3Struktur pemutus terdiri dari tiga fase yang dirakit dalam tangki, ruang penghapus busur vakum tiga fase yang terkurung dalam tangki logam, bahan isolasi antara fase dan fase untuk masing-masing yang terbuat dari SMC.

4Kinerja yang dapat diandalkan, dan kekuatan isolasi yang tinggi.

Aplikasi:

1Distribusi daya: Pemutus sirkuit vakum luar digunakan secara luas dalam sistem distribusi daya untuk beralih dan melindungi transformator distribusi, feeder, dan peralatan lainnya.Mereka biasanya dipasang di tiang luar, substasi, dan switchgear.

2Energi terbarukan skala utilitas: Pemutus sirkuit vakum luar digunakan dalam proyek energi terbarukan skala utilitas, seperti peternakan angin dan surya, untuk beralih dan melindungi inverter dan peralatan lainnya.

3Sistem kereta api: Pemutus sirkuit vakum luar digunakan dalam sistem kereta api, seperti sistem sinyal dan infrastruktur kereta api, untuk beralih dan melindungi peralatan listrik.

4Operasi pertambangan: Pemutus sirkuit vakum luar digunakan dalam operasi pertambangan untuk beralih dan melindungi peralatan listrik di lingkungan luar yang keras.

5.Industri minyak dan gas: Pemutus sirkuit vakum luar digunakan di industri minyak dan gas untuk beralih dan melindungi peralatan listrik, seperti pompa, kompresor, dan pipa.

Parameter teknis:

ZW8-12


GW9-10
