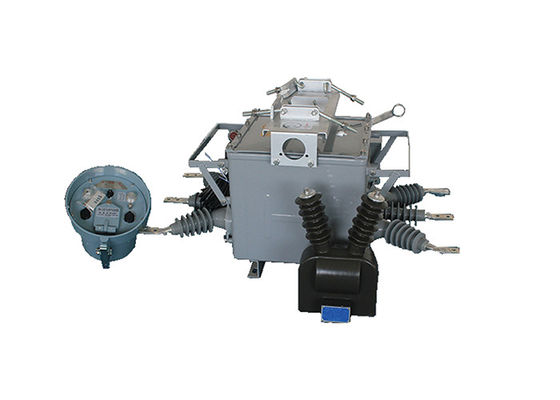

Tiga Fase Vcb Outdoor AC Automatic Vacuum Circuit Breaker Stainless Steel Dengan Kontroler Cerdas

Tiga Fase Vcb Outdoor AC Automatic Vacuum Circuit Breaker Stainless Steel Dengan Kontroler Cerdas

Deskripsi produk:

Pemutus sirkuit vakum otomatis ZW20-12 ((F) dirancang khusus untuk digunakan di luar ruangan di jaringan distribusi 10 kV pedesaan dan perkotaan.Ini mampu menangani berbagai skenario seperti arus beban, arus overload, dan arus sirkuit pendek.
Pemutus sirkuit memiliki struktur kotak umum tiga fase, yang mencakup komponen penting seperti mekanisme operasi, sirkuit konduktif, sistem isolasi, elemen penyegelan, dan cangkang.Komponen-komponen ini bekerja secara harmonis untuk memastikan operasi pemutus sirkuit yang efisien dan aman.
Untuk lebih meningkatkan kemampuan kontrol dan pemantauan, pemutus ZW20-12 ((F) dilengkapi dengan terminal remote cerdas.Terminal ini memungkinkan integrasi dengan aplikasi otomatisasi distribusi, memungkinkan untuk remote control dan real-time pemantauan pemutus sirkuit.
Selain varian ZW20-12 ((F), ada opsi lain yang tersedia yang disebut ZW20-12 ((Z).Varian ini adalah outdoor cerdas tegangan tinggi AC true air breaker yang menggabungkan fungsi pesan singkat GSMFungsionalitas ini memungkinkan komunikasi melalui pesan teks, menyediakan alat kontrol dan komunikasi tambahan untuk pemutus.

Selanjutnya, pemutus ZW20-12 ((F) dapat dikombinasikan dengan pengontrol saklar pemisah untuk menciptakan sistem pemutus udara AC tegangan tinggi yang benar.Kombinasi ini meningkatkan fungsionalitas keseluruhan dan fleksibilitas pemutus sirkuit, menawarkan kemampuan kontrol dan perlindungan yang komprehensif.



Karakteristik pengontrol:

1. Dapat dilengkapi dengan 485 / 232 komunikasi antarmuka, atau melalui serat optik, nirkabel pemantauan jarak jauh; mengunci kembali akselerasi fungsi: ketika saklar berat

2. Akselerasi otomatis memicu dalam kasus kegagalan permanen

3. remote control / manual penutupan mempercepat trip dan mengunci penutupan kembali: jika pengguna overhaul jalur dan mengirimkan listrik, jika ia lupa untuk menghapus grounding pisau rem,Perjalanan harus dipercepat

4Waktu penundaan tiga penutupan kembali dapat disesuaikan.

5. Sirkuit pemicu mengadopsi desain anti-misoperation dan memiliki fungsi mencegah melompat.

6arus sekuens nol bisa gagal masuk dan keluar dari zona.

7Pembukaan dan penutupan remote control mengadopsi desain untuk mencegah kesalahan operasi.




Fitur:

1.ZW20-12(F) pemutus sirkuit vakum otomatis menunjukkan kemampuan yang kuat untuk menahan polusi.memastikan kinerja yang dapat diandalkan bahkan dalam kondisi tercemarSelain itu, pemutus sirkuit tidak menimbulkan risiko pembakaran atau ledakan, dan tidak memiliki efek samping yang buruk.meningkatkan keamanan secara keseluruhan.

2Dengan struktur tertutup sepenuhnya, pemutus sirkuit diisi dengan gas SF6 di dalam kandang.membuatnya cocok untuk digunakan di daerah dengan suhu tinggi dan lembabKoper tertutup melindungi komponen internal dari elemen eksternal, memastikan kinerja dan umur panjang yang optimal.

3Pemutus sirkuit dilengkapi dengan transformator arus (CT) yang output arus ke pengontrol cerdas untuk analisis informasi. rasio transformasi CT diatur,memungkinkan fleksibilitas dalam konfigurasi sistemTerminal koneksi dapat dengan mudah dihubungkan ke soket terminal yang sesuai, memfasilitasi proses instalasi dan pemeliharaan yang nyaman.

4Mekanisme operasi pemutus sirkuit adalah inovatif dan sederhana, menghasilkan ukuran yang kompak dan konstruksi ringan.meminimalkan risiko kerusakan atau kegagalanUkuran kompak juga berkontribusi pada penghematan ruang instalasi dan mudah penanganan.

5Casing luar pemutus sirkuit memiliki indikator mencolok untuk "storage energi", "terbuka", dan "dekat" keadaan. indikator ini memberikan petunjuk visual yang jelas,memungkinkan identifikasi yang mudah dari status operasi pemutus sirkuitUmpan balik visual ini meningkatkan efisiensi operasional dan memastikan pemantauan yang akurat dari keadaan pemutus sirkuit.

Struktur:

1Perangkat perlindungan dan pemantauan relay berbasis microcomputer berfungsi sebagai pengontrol untuk sistem pemutus sirkuit.Ini memanfaatkan teknologi mikro komputer canggih untuk menyediakan perlindungan relay yang tepat dan efisien dan fungsi pemantauan.

2Kontroler dirancang dengan ketahanan cuaca yang kuat, yang memungkinkan untuk menahan berbagai kondisi lingkungan.memastikan operasi yang dapat diandalkan bahkan di lingkungan yang lembab atau lembab.

3Untuk membangun koneksi yang aman dan dapat diandalkan, pengontrol dihubungkan ke tubuh saklar menggunakan konektor penerbangan. konektor ini menawarkan tingkat tinggi stabilitas dan daya tahan,memastikan komunikasi dan fungsi yang tepat antara pengontrol dan saklar.

4Kontroler ini menawarkan keandalan koneksi yang sangat baik, meminimalkan risiko hilangnya sinyal atau gangguan.menjaga integritas dan akurasi sistem perlindungan dan pemantauan relay.

Kondisi lingkungan:

1. Ketinggian: 2000 meter

2.Suhu lingkungan:di luar ruangan -30°C~+55°C

Suhu rata-rata tahunan tertinggi adalah 20°C

Suhu rata-rata harian maksimum adalah 30°C

3Kelembaban relatif: 95% (25°C)

4Kapasitas seismik: akselerasi tingkat tanah 0,3g

Percepatan vertikal tanah 0,15 g

Sementara bertindak untuk tiga gelombang sinus

Faktor keselamatan 1.67

5Intensitas gempa: 7 derajat.

6. Perbedaan suhu harian maksimum:25°C

7.Lokasi pemasangan: di luar ruangan, titik demarkasi tanggung jawab pengguna 10kv

8.Metode grounding: Titik netral tidak menyentuh, grounding arc suppression coil dan grounding resistance rendah




Parameter teknis:

Parameter teknis pengontrol:
