Deskripsi produk:

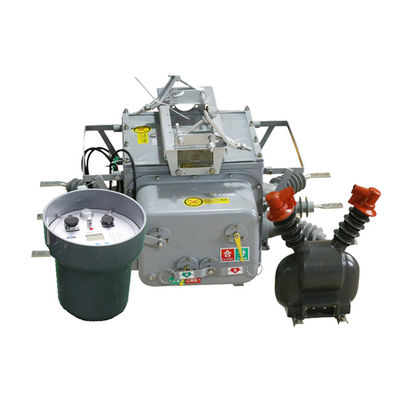

Pemutus sirkuit vakum otomatis ZW20-12 ((F) adalah jenis pemutus tegangan tinggi AC 50Hz tiga fase yang dirancang terutama untuk digunakan di jaringan distribusi luar 10 kV pedesaan dan perkotaan.Ini berfungsi untuk menangani arus beban, arus overload, arus sirkuit pendek, dan skenario serupa.
Pemutus sirkuit memiliki struktur kotak umum tiga fase, yang terdiri dari beberapa komponen, termasuk mekanisme operasi, sirkuit konduktif, sistem isolasi, elemen penyegelan,dan kerangKomponen-komponen ini bekerja sama untuk memastikan operasi yang efisien dan aman dari pemutus sirkuit.
Selain itu, pemutus ZW20-12 ((F) dilengkapi dengan terminal remote cerdas yang mendukung berbagai aplikasi otomatisasi distribusi, yang memungkinkan kemampuan kontrol dan pemantauan yang ditingkatkan.
Selain itu, ada varian lain dari pemutus sirkuit ini yang disebut ZW20-12(Z), yang merupakan pemutus udara AC tegangan tinggi cerdas di luar ruangan.memungkinkan komunikasi melalui pesan teks.
Selanjutnya, pemutus ZW20-12(F) dapat dikombinasikan dengan pengontrol saklar pemisah untuk membentuk sistem pemutus udara AC tegangan tinggi yang benar.Kombinasi ini meningkatkan fungsi dan fleksibilitas pemutus sirkuit, memberikan kemampuan kontrol dan perlindungan yang lebih komprehensif.



Karakteristik pengontrol:

1Sistem pemutus sirkuit dapat dilengkapi dengan antarmuka komunikasi 485/232, yang memungkinkan komunikasi yang nyaman dan pertukaran data dengan perangkat eksternal.dapat mencapai pemantauan jarak jauh dengan memanfaatkan serat optik atau teknologi komunikasi nirkabelOpsi komunikasi ini memungkinkan pemantauan dan kontrol yang efisien dari sistem pemutus sirkuit dari lokasi terpencil.
2.Jika terjadi kerusakan permanen, sistem pemutus sirkuit secara otomatis mengaktifkan akselerasi untuk memicu fungsi. Fitur ini memastikan pemicu cepat dan efektif,membantu mencegah kerusakan atau bahaya lebih lanjut yang disebabkan oleh kesalahan.
3Sistem pemutus sirkuit mendukung kontrol jarak jauh dan penutupan ulang manual dengan kemampuan akselerasi hingga perjalanan.Jika pengguna memulihkan daya ke jalur setelah memperbaikinya tetapi lupa untuk menghapus saklar pisau grounding, sistem akan secara otomatis mempercepat untuk trip sebagai tindakan pencegahan keamanan.
4Waktu penundaan untuk penutupan kembali dapat disesuaikan untuk ketiga upaya penutupan kembali.
5.Sirkuit start/reclosing dari sistem pemutus sirkuit dirancang untuk mencegah operasi yang salah.Desain ini memastikan bahwa sistem secara akurat menanggapi kesalahan atau kelainan yang sebenarnya sambil meminimalkan terjadinya tindakan pemicu atau penutupan ulang yang tidak perlu atau salahIni juga menggabungkan fungsi anti-reclosing untuk meningkatkan keamanan dan keandalan keseluruhan sistem.
6Kemampuan sistem untuk mengukur arus berurutan nol memungkinkan untuk membedakan antara kesalahan yang terjadi di dalam zona yang dilindungi dan yang berasal dari luar zona.Diferensiasi ini membantu dalam mengidentifikasi lokasi yang tepat dari kesalahan dan memungkinkan untuk mengambil tindakan yang tepat untuk isolasi kesalahan dan perlindungan sistem.
7Fitur remote control trip/reclosing dari sistem pemutus sirkuit dirancang untuk mencegah operasi yang salah.Desain ini memastikan bahwa perintah jarak jauh untuk memicu atau menutup kembali dijalankan dengan akurat dan dapat diandalkan, mengurangi risiko operasi yang salah atau tidak disengaja yang berpotensi membahayakan keamanan atau stabilitas sistem.




Fitur:

1 Kemampuan antifouling yang kuat, ketahanan tinggi terhadap kekuatan suhu tinggi dan rendah, tidak ada bahaya pembakaran dan ledakan.

2 struktur tertutup sepenuhnya, kotak yang diisi dengan gas SF6, penyegelan yang baik, cocok untuk suhu tinggi dan daerah lembab.

3 built-in CT, arus keluar untuk perangkat kontrol cerdas untuk analisis informasi, dan rasio dapat disesuaikan, terminal koneksi terhubung ke terminal yang sesuai.

Mekanisme pengoperasiannya baru, sederhana, ukurannya kecil, ringan, aman dan dapat diandalkan.

5 Kerang menunjukkan secara mencolok "penyimpanan energi", "titik-titik", dan keadaan "digabungkan".



Struktur:

1Perangkat perlindungan dan pemantauan relay berbasis microcomputer berfungsi sebagai pengontrol untuk sistem pemutus sirkuit.Ini memanfaatkan teknologi mikro komputer canggih untuk menyediakan perlindungan relay yang tepat dan efisien dan fungsi pemantauan.

2Kontroler dirancang dengan ketahanan cuaca yang kuat, yang memungkinkan untuk menahan berbagai kondisi lingkungan.memastikan operasi yang dapat diandalkan bahkan di lingkungan yang lembab atau lembab.

3Untuk membangun koneksi yang aman dan dapat diandalkan, pengontrol dihubungkan ke tubuh saklar menggunakan konektor penerbangan. konektor ini menawarkan tingkat tinggi stabilitas dan daya tahan,memastikan komunikasi dan fungsi yang tepat antara pengontrol dan saklar.

4Kontroler ini menawarkan keandalan koneksi yang sangat baik, meminimalkan risiko hilangnya sinyal atau gangguan.menjaga integritas dan akurasi sistem perlindungan dan pemantauan relay.

Kondisi lingkungan:

1 suhu udara sekitar: -40 ° C ~ + 70 ° C;

2 Ketinggian: tidak lebih dari 3000 m

3 Udara sekitar dapat terkontaminasi oleh debu, asap, gas korosif, uap atau semprotan garam.

4 Kecepatan angin tidak melebihi 34 m / s (setara dengan 700 Pa di permukaan silinder);

5 Getaran atau gerakan tanah dari luar switchgear dan peralatan kontrol tidak signifikan;

Amplitudo interferensi elektromagnetik yang diinduksi dalam sistem sekunder tidak melebihi 1,6 kV.




Parameter teknis:

Parameter teknis pengontrol:
