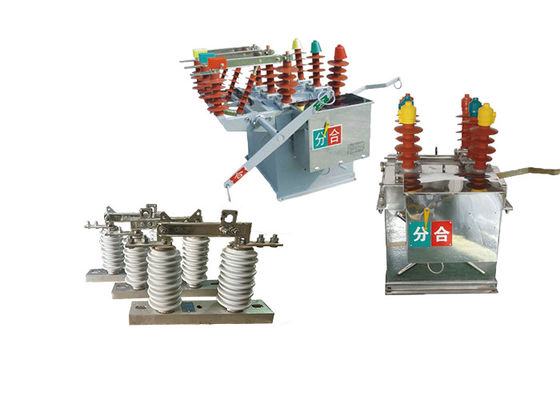

Tiga Fase Induatrial Vacuum Circuit Breaker Cocok dengan GW9 630A Hookstick Switch Vacuum Load Switch untuk Perlindungan

Tiga Fase Induatrial Vacuum Circuit Breaker Cocok dengan GW9 630A Hookstick Switch Vacuum Load Switch untuk Perlindungan

Deskripsi produk:

Pemutus sirkuit vakum otomatis ZW8-12 adalah jenis switchgear listrik yang umum digunakan dalam sistem transmisi dan distribusi listrik.Hal ini dirancang untuk beroperasi di lingkungan luar dan dinilai untuk tegangan maksimum 12kV dan frekuensi 50Hz.

Fungsi utama pemutus sirkuit ZW8-12 adalah untuk mengganggu aliran arus listrik jika terjadi overload atau kesalahan sirkuit pendek.Hal ini membantu melindungi peralatan listrik di hilir dari kerusakan dan mencegah pemadaman listrik.

Pemutus sirkuit ZW8-12 sangat cocok untuk digunakan dalam sistem distribusi untuk jaringan listrik perkotaan dan pedesaan yang beroperasi pada 10kV.Ini adalah produk yang matang dan dapat diandalkan yang telah banyak digunakan di industri tenaga selama bertahun-tahun.

Salah satu keuntungan utama pemutus sirkuit ZW8-12 adalah penggunaan pemutus vakum.Pemutus vakum sangat efisien dalam mengganggu arus listrik dan dikenal karena umur panjang dan kebutuhan pemeliharaan yang rendahHal ini membuat pemutus sirkuit ZW8-12 solusi yang hemat biaya dan dapat diandalkan untuk sistem distribusi listrik.

Saklar hookstick GW9-10 adalah saklar listrik tegangan tinggi portabel yang digunakan untuk mengisolasi sirkuit listrik untuk keperluan pemeliharaan dan perbaikan.Ini biasanya digunakan dalam sistem transmisi dan distribusi daya tegangan menengah hingga tinggi.

Loadbuster Electrical Isolator dirancang untuk portabel dan dapat dengan mudah diangkut ke lokasi di mana dibutuhkan.biasanya berkisar dari beberapa kilovolt hingga beberapa ratus kilovolt.

Saklar digunakan untuk mengisolasi bagian dari sistem listrik untuk tujuan pemeliharaan atau perbaikan.memudahkan operator untuk mengetahui status sirkuit.

Loadbuster Electrical Isolator dapat digunakan untuk berbagai aplikasi, termasuk beralih dan mengisolasi sirkuit, serta untuk peralatan grounding dan de-energizing.Ini dirancang dengan fitur keselamatan untuk melindungi operator dari bahaya listrik, seperti bahan isolasi yang mencegah kontak tidak sengaja dengan bagian hidup.

Saklar ini mudah digunakan dan membutuhkan pelatihan minimal untuk dioperasikan.

Efek ganda menggunakan ketika GW9-10 seri isolator switch dapat digunakan dengan pemutus sirkuit vakum!!

Fitur:

Fungsi perlindungan mikro komputer

1.Ini memiliki fungsi perlindungan arus tiga tahap: perjalanan cepat, perjalanan cepat terbatas waktu, dan perlindungan overcurrent.

2.Fleksibel pengaturan karakteristik waktu cepat dan lambat.

3Pengguna dapat mengatur nilai perlindungan dan keterlambatan.

Fungsi penutupan kembali

1.Hingga tiga operasi penutupan kembali dapat diatur.

2Pengguna dapat memilih secara bebas jumlah operasi penutupan kembali dan interval penutupan kembali yang berbeda.

3Ini memiliki fungsi akselerasi sebelum penutupan kembali, akselerasi setelah penutupan kembali, dan pemilihan koordinasi berurutan.

Fungsi rekonstruksi jaringan

1.Termasuk kunci low-voltage trip, penutupan ulang otomatis, waktu singkat tanpa penutupan ulang, terus-menerus tanpa penutupan ulang, penutupan ulang low-voltage, reset otomatis, aktivasi waktu singkat dari nilai perlindungan standby,dan aktifitas terus-menerus dari nilai perlindungan siaga.

2Kontrol cerdas terdistribusi dapat direalisasikan sesuai dengan fungsi yang telah ditetapkan sebelumnya selama operasi jaringan cincin.

3Ketika kesalahan jaringan terjadi, secara otomatis membersihkan kesalahan, mengisolasi daerah kesalahan, mentransfer daya secara otomatis, dan mengembalikan daya ke daerah non-kesalahan.


Struktur:

1.Pengganggu vakum: Pengganggu vakum adalah jantung pemutus sirkuit. Ini terdiri dari kontak tetap dan kontak bergerak yang disegel dalam ruang vakum. Ketika pemutus sirkuit beroperasi,Kontak terpisah, menciptakan busur. Peran pemutus vakum adalah untuk memadamkan busur dan memberikan gangguan yang dapat diandalkan dari arus.
2Mekanisme operasi: Pemutus sirkuit dilengkapi dengan mekanisme operasi yang bertanggung jawab untuk membuka dan menutup kontak.mekanisme hidraulik, atau mekanisme penggerak elektromagnetik.
3.Isolating Enclosure: Pemutus sirkuit ditempatkan dalam sebuah isolasi enclosure, yang memberikan perlindungan terhadap faktor eksternal seperti kelembaban, debu, dan kontaminan.Lapisan biasanya terbuat dari bahan isolasi berkualitas tinggi untuk mempertahankan kekuatan dielektrik dan sifat isolasi yang diperlukan.
4Sistem Kontrol dan Perlindungan: Pemutus sirkuit ZW8-12 menggabungkan sistem kontrol dan perlindungan untuk memantau dan mengendalikan operasinya.dan perangkat kontrol untuk mendeteksi kondisi abnormal, memberikan input sinyal, dan memulai pembukaan atau penutupan pemutus.
5.Terminal Koneksi: Pemutus memiliki terminal koneksi untuk koneksi listrik masuk dan keluar. Terminal ini memungkinkan untuk menghubungkan kabel listrik atau busbar,memungkinkan aliran arus melalui pemutus sirkuit.
6Komponen Bantuan dan Kontrol: Komponen Bantuan dan Kontrol tambahan dapat hadir dalam pemutus sirkuit untuk meningkatkan fungsinya.Transformator tegangan, transformator arus, dan aksesoris lainnya yang diperlukan untuk memantau, mengukur, dan mengendalikan parameter listrik.

Aplikasi

1Distribusi daya: Pemutus sirkuit vakum luar digunakan secara luas dalam sistem distribusi daya untuk beralih dan melindungi transformator distribusi, feeder, dan peralatan lainnya.Mereka biasanya dipasang di tiang luar, substasi, dan switchgear.

2Energi terbarukan skala utilitas: Pemutus sirkuit vakum luar digunakan dalam proyek energi terbarukan skala utilitas, seperti peternakan angin dan surya, untuk beralih dan melindungi inverter dan peralatan lainnya.

3Sistem kereta api: Pemutus sirkuit vakum luar digunakan dalam sistem kereta api, seperti sistem sinyal dan infrastruktur kereta api, untuk beralih dan melindungi peralatan listrik.

4Operasi pertambangan: Pemutus sirkuit vakum luar digunakan dalam operasi pertambangan untuk beralih dan melindungi peralatan listrik di lingkungan luar yang keras.

5.Industri minyak dan gas: Pemutus sirkuit vakum luar digunakan di industri minyak dan gas untuk beralih dan melindungi peralatan listrik, seperti pompa, kompresor, dan pipa.

Parameter teknis:

ZW8-12


GW9-10
