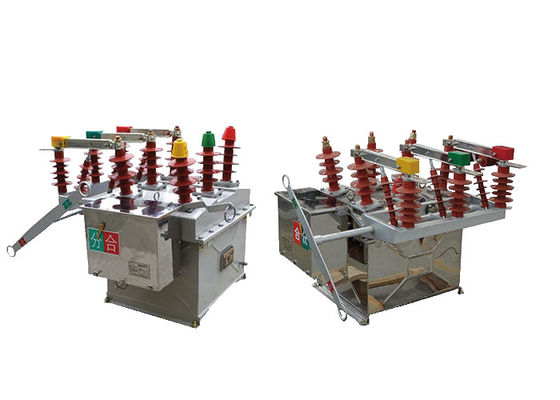

ZW8 Series Automatic Vacuum Circuit Breaker AC Tegangan Tinggi Tiga Fase Tiga Kutub Interrupter Circuit Breaker Switch

ZW8 Series Automatic Vacuum Circuit Breaker AC Tegangan Tinggi Tiga Fase Tiga Kutub Interrupter Circuit Breaker Switch

Deskripsi produk:

Pemutus sirkuit vakum otomatis ZW8-12 adalah jenis pemutus sirkuit khusus yang dirancang untuk digunakan di luar ruangan dalam sistem switchgear tegangan tinggi.Hal ini khusus cocok untuk tiga fase AC outdoor switchgear tegangan tinggi dengan tegangan nominal 12kV dan frekuensi nominal 50Hz.
Fungsi utama pemutus sirkuit ZW8-12 adalah untuk mengontrol dan melindungi sistem distribusi di jaringan listrik 10 kV perkotaan dan pedesaan.Ini bertanggung jawab untuk menghidupkan atau mematikan arus beban dan juga untuk mengganggu arus kesalahan sirkuit pendek yang mungkin terjadi dalam sistem listrik.
Sebagai pemutus sirkuit vakum, ia menggunakan pemutus vakum untuk memadamkan busur yang terbentuk ketika pemutus sirkuit dibuka selama operasi switching.Pemecah vakum menyediakan kemampuan gangguan busur yang dapat diandalkan dan dikenal karena kekuatan dielektrik yang tinggi dan kinerja listrik yang sangat baik.
Pemutus sirkuit ZW8-12 dianggap sebagai salah satu produk yang paling banyak digunakan, matang, dan stabil dalam sistem tenaga.penyebaran lapangan yang luas, dan keandalan yang terbukti. telah menjalani pengujian yang ketat dan memenuhi standar industri yang diperlukan untuk kinerja dan keselamatan.




 Fitur:

1Pemutus sirkuit vakum otomatis ZW8-12 dirancang dengan kemampuan anti polusi. ini berarti bahwa ia mampu beroperasi dengan handal bahkan di lingkungan dengan tingkat polusi tinggi,seperti daerah dengan debu berat atau emisi industriIsolasi internal dirancang untuk menahan polusi tersebut dan mempertahankan tingkat isolasi yang diperlukan.yang memberikan sifat isolasi yang ditingkatkan dan meningkatkan kinerja keseluruhan pemutus.
2Pemutus sirkuit dilengkapi dengan mekanisme operasi penyimpanan energi rudal.Mekanisme operasi ini menyimpan energi mekanik yang dapat dilepaskan dengan cepat untuk membuka atau menutup kontak pemutus sirkuitMekanisme penyimpanan energi rudal dirancang untuk operasi yang efisien dan dapat diandalkan, memastikan beralih cepat dan efektif dari pemutus sirkuit.
3Pemutus sirkuit ZW8-12 dapat dilengkapi dengan satu sisi (sisi kiri) atau dua sisi pemisah switch.Hal ini memungkinkan fleksibilitas dalam konfigurasi dan pemasangan pemutus sirkuit dalam sistem switchgearSelain itu, dapat dilengkapi dengan PT eksternal (Potential Transformer), yang digunakan untuk pengukuran tegangan dan tujuan kontrol.PT eksternal memfasilitasi pemantauan tegangan yang akurat dan membantu memastikan fungsi pemutus sirkuit yang tepat dalam sistem tegangan tinggi.



Keuntungan:

1.Ini dilengkapi dengan mekanisme operasi energi-storing jenis CT23 pegas. energi-storing, pembukaan dan penutupan dapat dicapai dengan motor atau manual.
2.ZW8-12G terdiri dari pemutus ZW8-12 dan isolator, yang disebut pemutus gabungan, dapat digunakan sebagai sectionaliser.
3.Struktur pemutus terdiri dari tiga fase yang dirakit dalam tangki, ruang eksekusi busur vakum tiga fase yang terkurung dalam tangki logam, bahan isolasi antara fase dan fase ke masing-masing yang terbuat dari SMC.
4.kinerja yang andal, dan kekuatan isolasi yang tinggi.



Kondisi:

1.Suhu lingkungan: Pemutus sirkuit dirancang untuk beroperasi dalam kisaran suhu dari -15°C sampai +40°C.Ini berarti dapat bekerja secara efektif di lingkungan dengan suhu serendah -15 °C dan setinggi +40 °C.
2Tekanan angin: Pemutus sirkuit dapat menahan tekanan angin hingga 700Pa, yang setara dengan kecepatan angin 34m/s.Hal ini memastikan bahwa pemutus sirkuit tetap stabil dan tidak terpengaruh oleh angin kencang.
3Ketinggian: Pemutus sirkuit ini cocok untuk dipasang pada ketinggian hingga 1000 m di atas permukaan laut.
4Intensitas gempa: Pemutus sirkuit dirancang untuk menahan aktivitas gempa dengan tingkat intensitas hingga 8 pada skala intensitas gempa.Hal ini memastikan bahwa ia tetap beroperasi dan tidak terpengaruh oleh getaran seismik sampai tingkat ini.




Parameter teknis:
