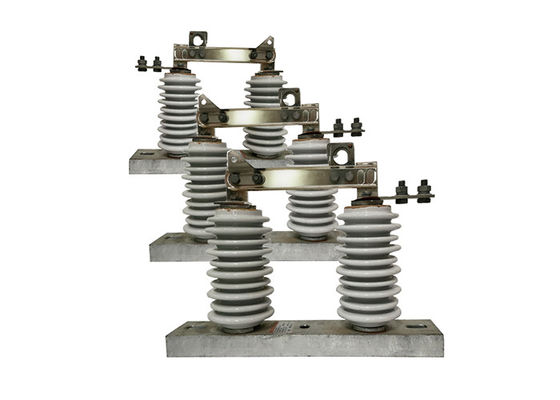

GW9-10 Series Outdoor High Voltage Disconnect Switch 1250A Vacuum Load Break Switch yang digunakan dengan circuit breaker
Deskripsi produk:
GW9-10 Series high voltage disconnect switch adalah saklar listrik yang digunakan dalam sistem tenaga tegangan tinggi untuk mengisolasi atau memutuskan bagian dari sistem dari sisanya.Ini dirancang untuk beroperasi di bawah tegangan tinggi dan kondisi arus dan digunakan terutama untuk pemeliharaan, perbaikan, atau situasi darurat.
Saklar terdiri dari satu set kontak yang dapat dibuka atau ditutup oleh mekanisme, seperti aktuator manual atau bermotor.memungkinkan arus listrik mengalir melalui sistem, sementara ketika terbuka, arus terputus, dan sistem secara efektif terputus.
Aplikasi:
1 Isolasi Substasiun:Di substasi, saklar pemutus tegangan tinggi digunakan untuk memutus transformer, pemutus sirkuit, dan peralatan lainnya dari sistem listrik untuk pemeliharaan atau perbaikan.
2 Isolasi jalur transmisi:Saklar pemutus tegangan tinggi digunakan untuk mengisolasi bagian dari jalur transmisi tegangan tinggi untuk pemeliharaan, perbaikan, atau untuk mencegah aliran listrik selama keadaan darurat.
3 Pergantian bank kondensator:Dalam sistem listrik dengan bank kapasitor, saklar pemutus tegangan tinggi digunakan untuk memutus koneksi bank kapasitor dari sistem listrik untuk pemeliharaan atau perbaikan.
4 Pembuangan beban:Dalam kasus overload atau situasi darurat lainnya, saklar pemutus tegangan tinggi dapat digunakan untuk melepaskan beban dengan memutus sambungan bagian tertentu dari sistem listrik.
5 Isolasi kesalahan:Saklar pemutus tegangan tinggi digunakan untuk mengisolasi bagian yang rusak dari sistem listrik untuk mencegah kerusakan pada peralatan dan memastikan kontinuitas pasokan listrik.
Kondisi:
1. Ketinggian tidak melebihi 1000m,
2.Suhu udara sekitar: Maksimum + 40'C; Minimum:Area Umum -30'C, Paramos -40 C;
3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);
4. Intensitas gempa tidak melebihi 8 derajat;
5.Situasi kerja tanpa getaran keras yang sering;
6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu
dan bahan peledak dan korosif lainnya yang sangat mempengaruhi kemampuan isolasi dan konduksi isolator
7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan kebakaran
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
| 80 |
